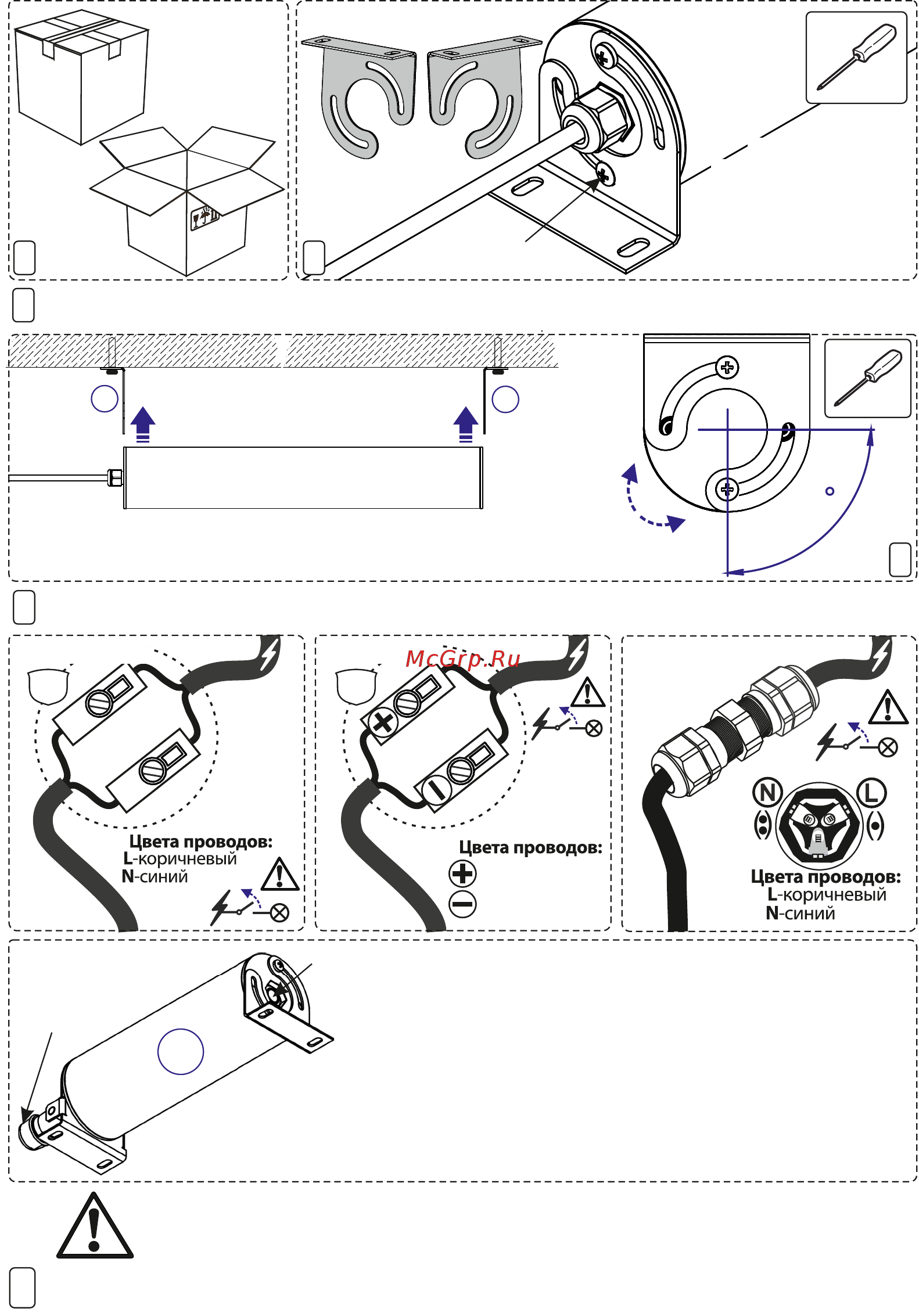

5. ИНСТРУКЦИЯ ПО МОНТАЖУ И ПОДКЛЮЧЕНИЮ
Кронштейн 2
FPL
Распакуйте
светильник
1
18 AWG
FPL
L
N
5
IР66IР66
18 AWG
IР66IР66
Включите светильник.
Установите кронштейн 1, 2 на монтажную поверхность и закрепите их с помощью винтов,
болтов, саморезов (в комплект не входят).
2
18 AWG
FPL
18 AWG
3
2
Закрепите светильник на кронштейн 1, 2(см.рис.2).
Выберите необходимый угол наклона и зафиксируйте cветильник.
Кронштейн 1
Для монтажа
(при необходимости)
кронштейн 1,2 можно
демонтировать,
вывернув четыре
самореза.
саморез
1
9
0
18 AWG
4
FPL
(12,24,36)В
(в комплект
не входит)
Соединитель IP67
- коричневый
- синий
Варианты подключений FPL с использованием клеммников, соединителей, разъемов.
В случае использования внешнего контроллера 1
(для FPL х7-хх-ххx диммирование осуществляется c
использованием функции "switch control" Управление при этом
осуществляется кнопкой 3. Подключение контроллера 1
к FPL х7-хх-хxх осуществляется с помощью кабельного разъема 2.
DALI с функцией
Switch-Control
18 AWG
1
FPL-DA-Switch-Control
(для FPL х7-хх-ххx)
6
В модификациях с дополнительным выводом(DALI,1-10V, АБ и т.д.)
соответствующий провод светильника имеет этикетку с цветовой
маркировкой сигналов управления и его подключение необходимо
производить согласно информации на ней.
FPL
FPL хх-хх-хх
Клеммник
(в комплект
не входит)
