Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления об-

служивающего персонала с устройством, принципом действия, конструкцией, техни-

ческой эксплуатацией и обслуживанием преобразователей частоты векторных

ПЧВХХ-Х-Х (в дальнейшем по тексту именуемых «ПЧВ» или «прибор»).

ПЧВ выпускаются в разных исполнениях, отличающихся друг от друга питающим

напряжением, выходной мощностью и наличием встроенной системы динамического

торможения э

лектромотора.

По отдельному заказу ПЧВ комплектуется локальной панелью оператора, пред-

назначенной для программирования работы прибора и индикации значений пара-

метров работы прибора. Локальные панели оператора выпускаются в двух исполне-

ниях, различающихся наличием/отсутствием потенциометра. Исполнение требуемой

локальной панели оператора указывается при заказе.

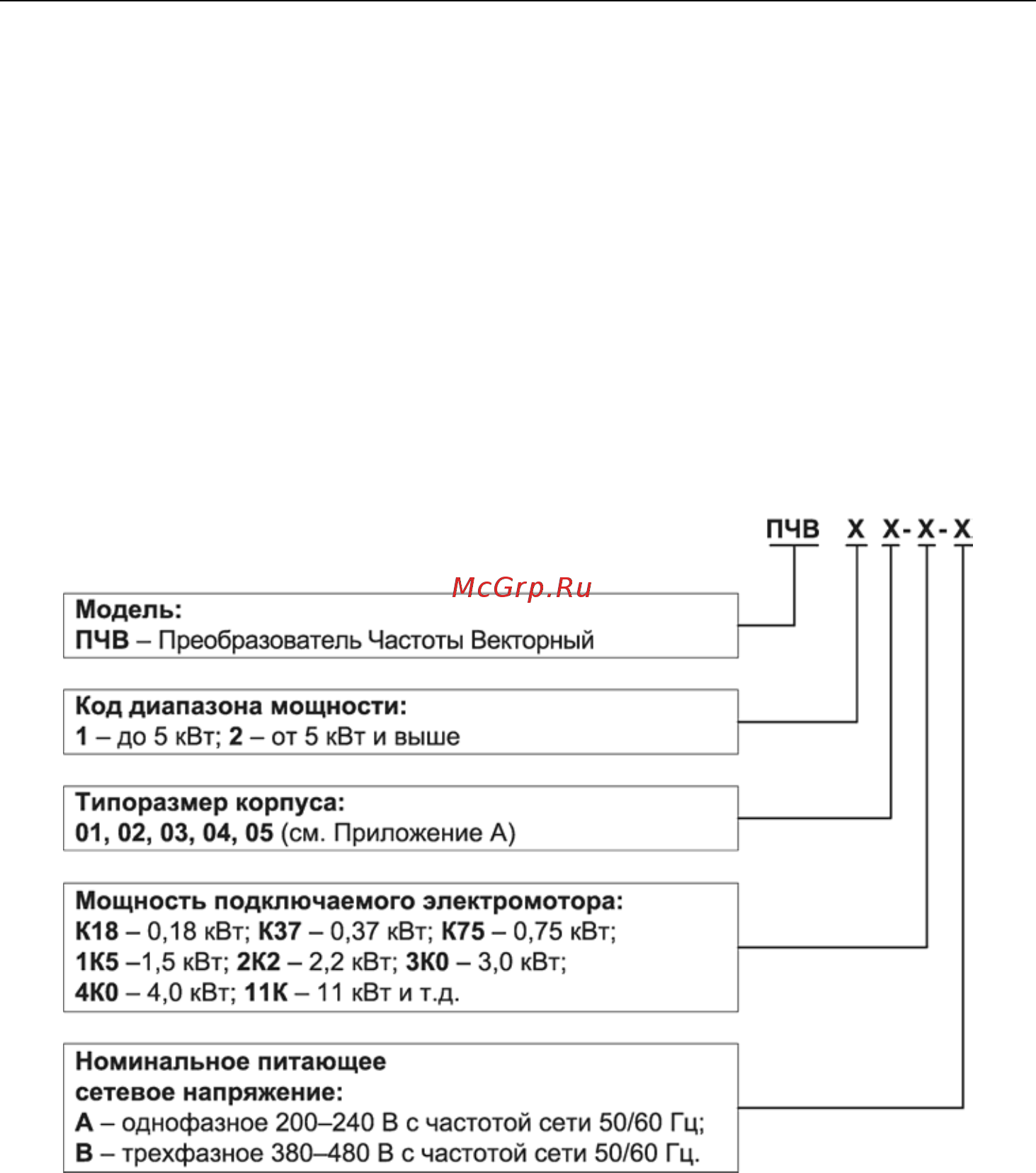

Информация об исполнении отображена в структуре условного обозначения

прибора сл

едующим образом:

Пример полной записи обозначения изделия в конструкторской документации:

Преобразователь частоты векторный ПЧВ102-1К5-А. ТУ 3415-001-46526536–2010.

Пример сокращенного наименования при заказе: ПЧВ102-1К5-А.

В приведенном примере условное обозначение указывает, что изготовлению

и поставке подлежит преобразователь частоты векторный с кодом диапазона мощ-

ности 1, в корпусе типа 02, номинальной мощностью 1,5 кВт, с однофазным напря-

жением питан

я от 200 до 240 В переменного тока частотой от 47 до 63 Гц.
