Введение
4
Введение
Настоящее Руководство по эксплуатации предназначено для ознакомления об-
служивающего персонала с устройством, принципом действия, конструкцией, техни-
ческой эксплуатацией и обслуживанием преобразователей частоты векторных ПЧВ3
(в дальнейшем по тексту именуемых «ПЧВ3» или «прибор»).
ПЧВ3 выпускаются в разных исполнениях, отличающихся питающим напряжени-
ем, выходной мощностью и степенью защиты корпуса (IP).

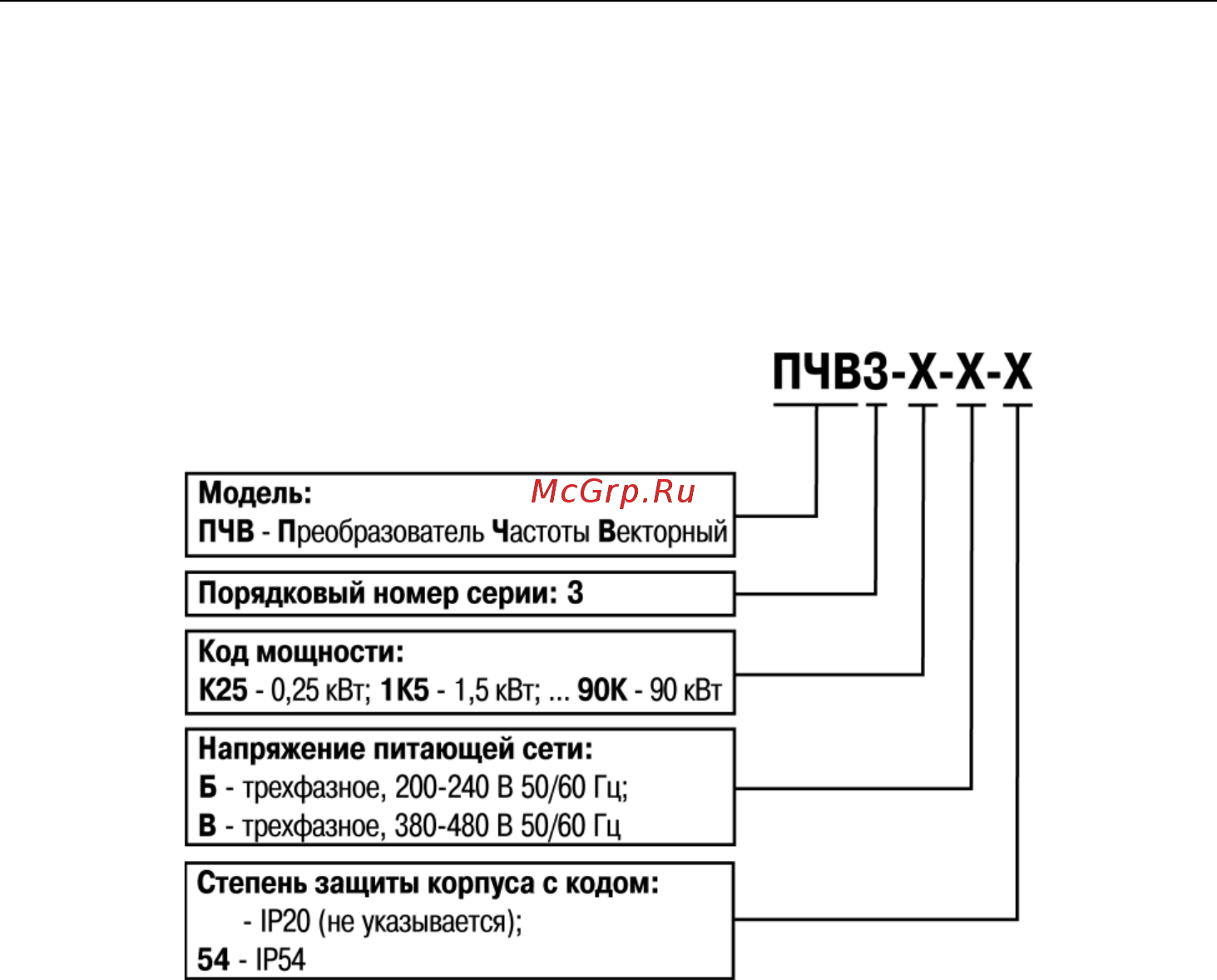

Информация об исполнении отображена в структуре условного обозначения
прибора следующим образом:
Локальная панель оператора ЛПО3, предназначенная для программирования и
индикации значений параметров работы ПЧВ3, поставляется по отдельному заказу,
для ПЧВ3 в исполнении IP20. Для ПЧВ3 в исполнении IP54, ЛПО3 является частью
комплекта поставки.
Примечание - Допускается эксплуатация модификаций ПЧВ3-х-Б при питании от
однофазной сети 200…240В, переменного тока частотой 50/60 Гц, со снижением вы-
ходного тока, до 0,7×Iном. При этом, линии питающей сети следует подключать к
любой паре из клемм: L1, L2, L3, клеммного блока «MAINS».
