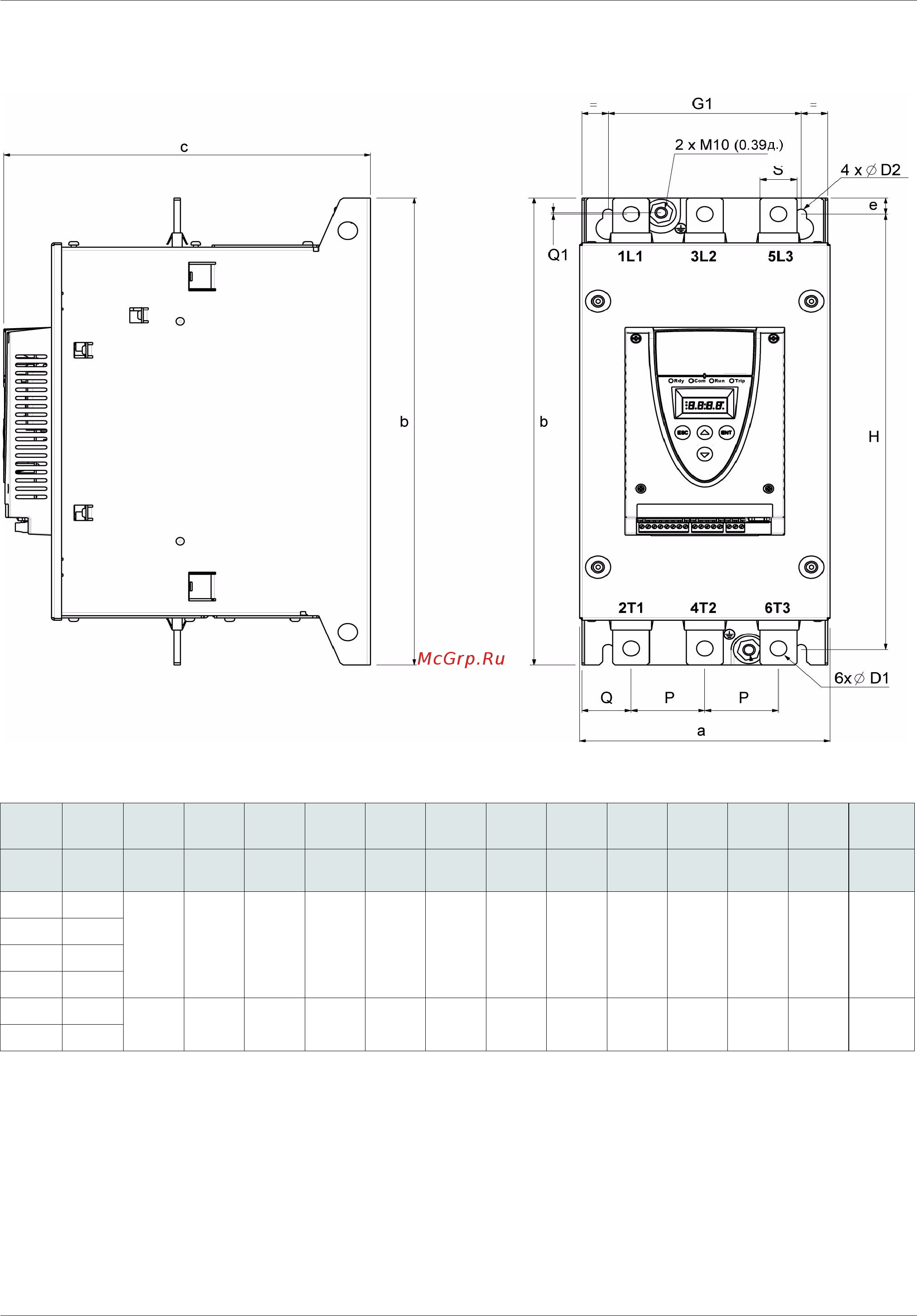

16 Руководство пользователя 05/2010
Размеры и масса
ATS22C21 ... C59
Типоразмеры устройств с C21 по C59 оснащаются встроенным вентилятором
ATS22 Габа-
рит
a b c e H G1 P Q Q1 S D1 D2 Масса
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
мм
(дюйм)
кг (фунт)
C21 D
206
(8.1)
425
(16.7)
299
(11.8)
15
(0.59)
396
(15.6)
157
(6.2)
60
(2.4)
40
(1.6)
1.3
(0.05)
30
(1.2)
13.5
(0.53)
9
(0.35)
20.5
(45.2)
C25 D
C32 D
C41 D
C48 E
304
(11.9)
455
(17.9)
339.7
(13.4)
15
(0.59)
426
(16.8)
264
(10.4)
94
(3.7)
55
(2.2)
1
(0.04)
40
(1.6)
13.5
(0.53)
9
(0.35)
33
(73.3)
C59 E
