Baltur TBML 800 ME [10/38] Описание компонентов
![Baltur TBML 800 ME [10/38] Описание компонентов](/views2/1591894/page10/bga.png)
9 / 36
0006160091_201510

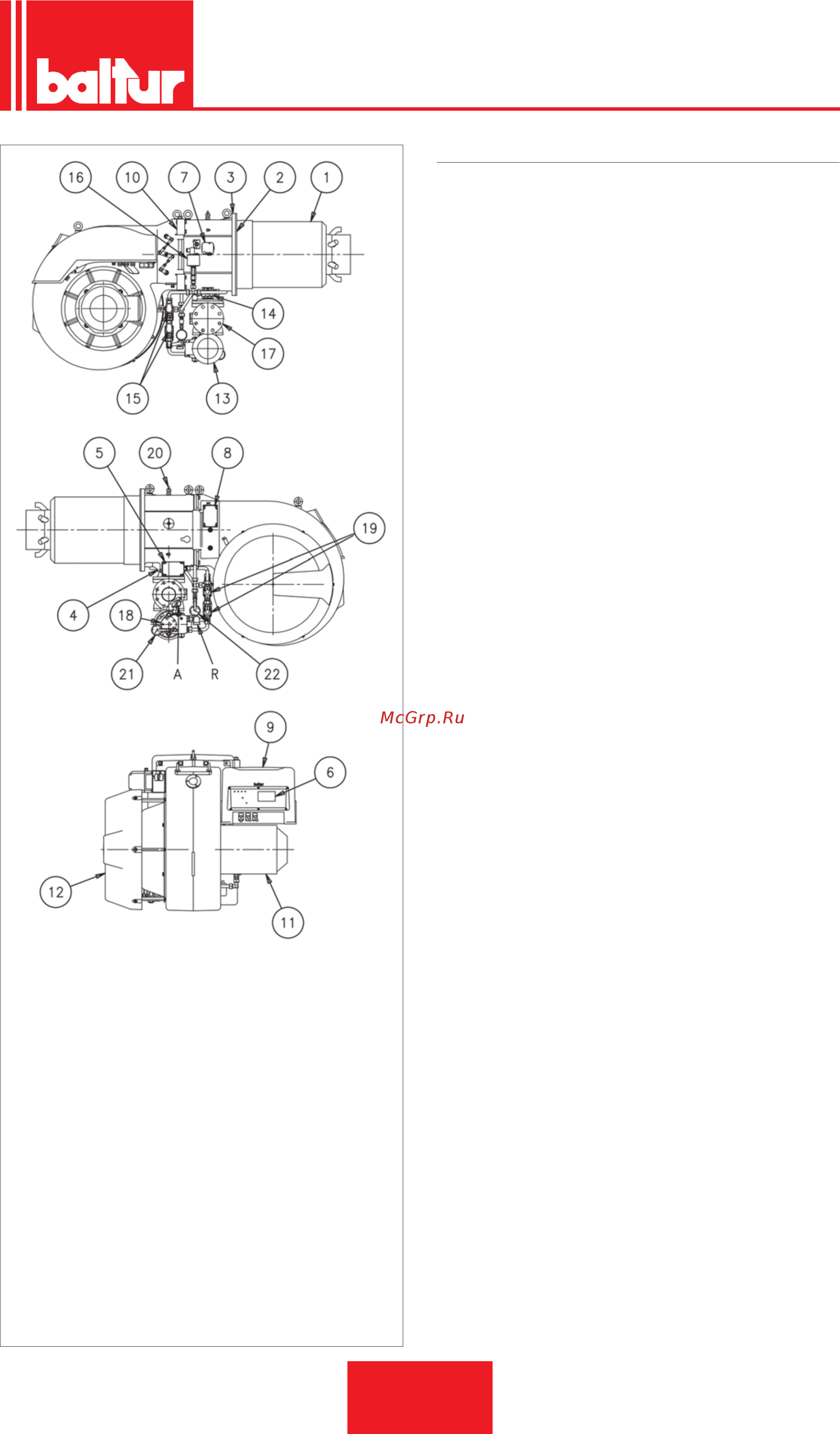

ОПИСАНИЕ КОМПОНЕНТОВ
1 Головка сгорания
2 Прокладка
3 Соединительный фланец горелки
4 Дроссельный клапан регулировки подачи газа
5 Сервопривод регулировки газа / дизельного топлива
6 Дисплей прибора
7 Реле давления воздуха
8 Сервопривод регулировки воздуха
9 Электрический щит
10 Шарнир
11 Двигатель крыльчатки
12 Всасывающий воздухозаборник
13 Двигатель насоса
14 Регулятор расхода дизельного топлива
15 Электромагнитный клапан в линии возврата дизельного топлива
16 Реле давления дизельного топлива
17 Соединительный фланец газовой рампы
18 Насос жидкого топлива
19 Электромагнитный клапан в линии подачи дизельного топлива
20 Винт крепления фитинга подачи газа / отбора давления
21 Манометр дизельного топлива в линии подачи
22 Манометр дизельного топлива в линии возврата
