Samsung HT-D4550 [19/65] Подключение громкоговорителей
![Samsung HT-D4550 [19/65] Подключение громкоговорителей](/views2/1059208/page19/bg13.png)
Pyccкий 19
02 Подключения

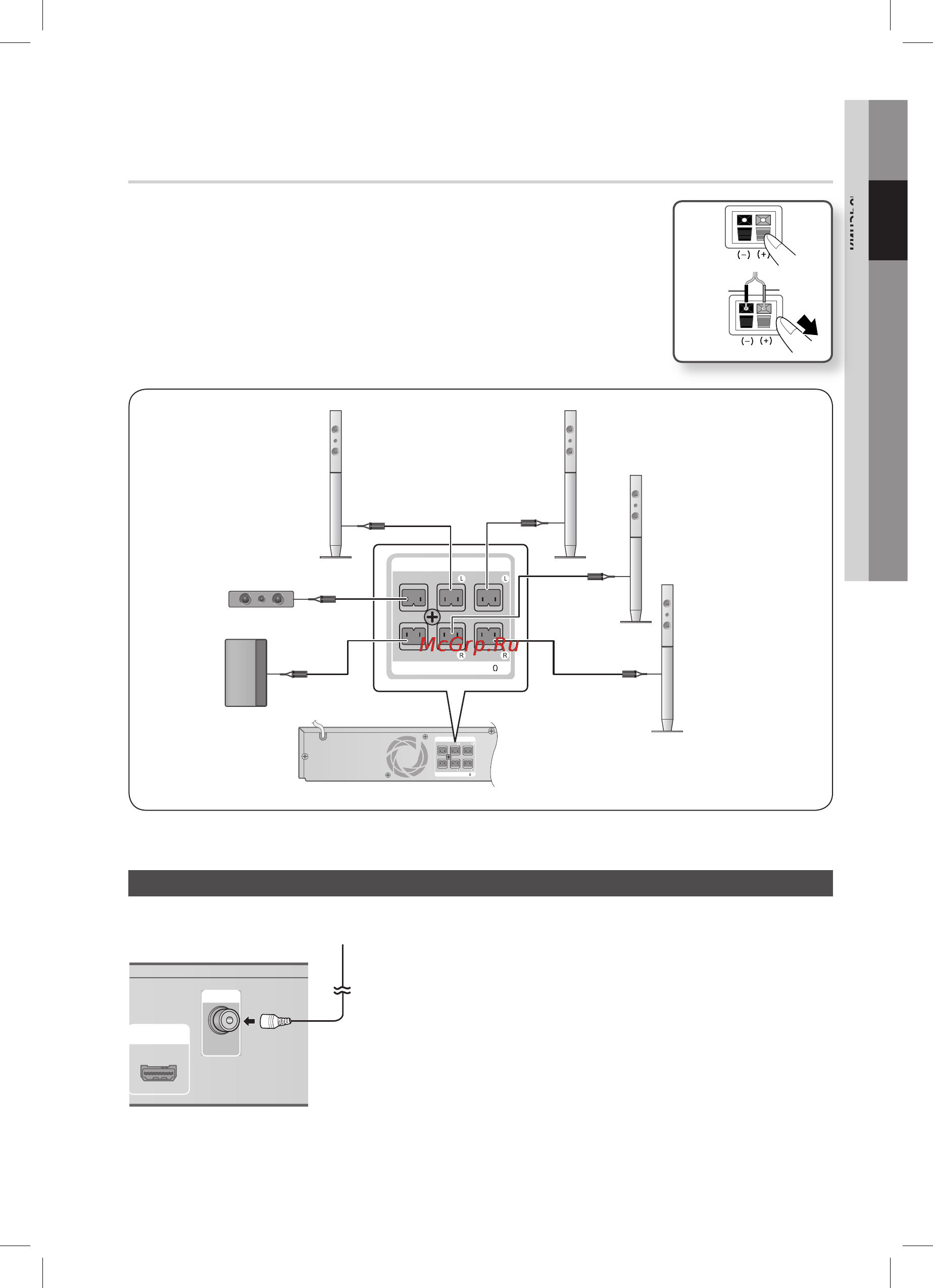

Подключение громкоговорителей
Нажмите вниз фиксатор разъемов на задней панели
громкоговорителя.
Вставьте черный провод в черный разъем (-) и красный провод в
красный разъем (+), затем отпустите фиксатор.
Выполните подключение к разъемам на задней панели устройства,
учитывая цвета разъемов и гнезд громкоговорителей.
1.
2.
3.
Черный
Красный
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SUBWOOFER FRONT
SURROUND
CENTER FRONT
SURROUND
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
SUBWOOFER SURROUND
CENTER SURROUNDFRONT
FRONT
Центральный
громкоговоритель
Фронтальный
громкоговоритель (П)
Сабвуфер
Боковой
громкоговоритель (П)
Фронтальный
громкоговоритель (Л)
Боковой
громкоговоритель (Л)
Подключение FM-антенны
Подключите прилагаемую FM-антенну к разъему
FM-антенны.
Плавно перемещайте антенный провод, пока не
найдете место с хорошим приемом сигнала, затем
закрепите его на стене или другой жесткой
поверхности.
ПРИМЕЧАНИЕ
Это устройство не принимает сигналы радиостанций в
диапазоне AM.
1.
2.
✎
HDMI OUT
FM ANT
H
DMI OUT
Подключение FM-антенны
HT-D4550_RUS_SEHZ_0609.indd 19HT-D4550_RUS_SEHZ_0609.indd 19 2011-06-09 1:10:522011-06-09 1:10:52
