DIR-320 Беспроводной маршрутизатор с поддержкой
802.11n (до 150 Мбит/с) и USB-портом
Руководство пользователя
Настройка маршрутизатора
VLAN
На странице Дополнительно / VLAN Вы можете создавать и редактировать группы портов
для виртуальных сетей (VLAN).
По умолчанию в системе маршрутизатора создано 2 группы портов.
• lan – для LAN-интерфейса, содержит порты 1-4 и беспроводной интерфейс.
• wan – для WAN-интерфейса, содержит порт INTERNET.
Для обеих групп не указано значение для идентификатора VLAN ID. Такая настройка
означает, что эти группы портов не привязаны ни к какой VLAN.

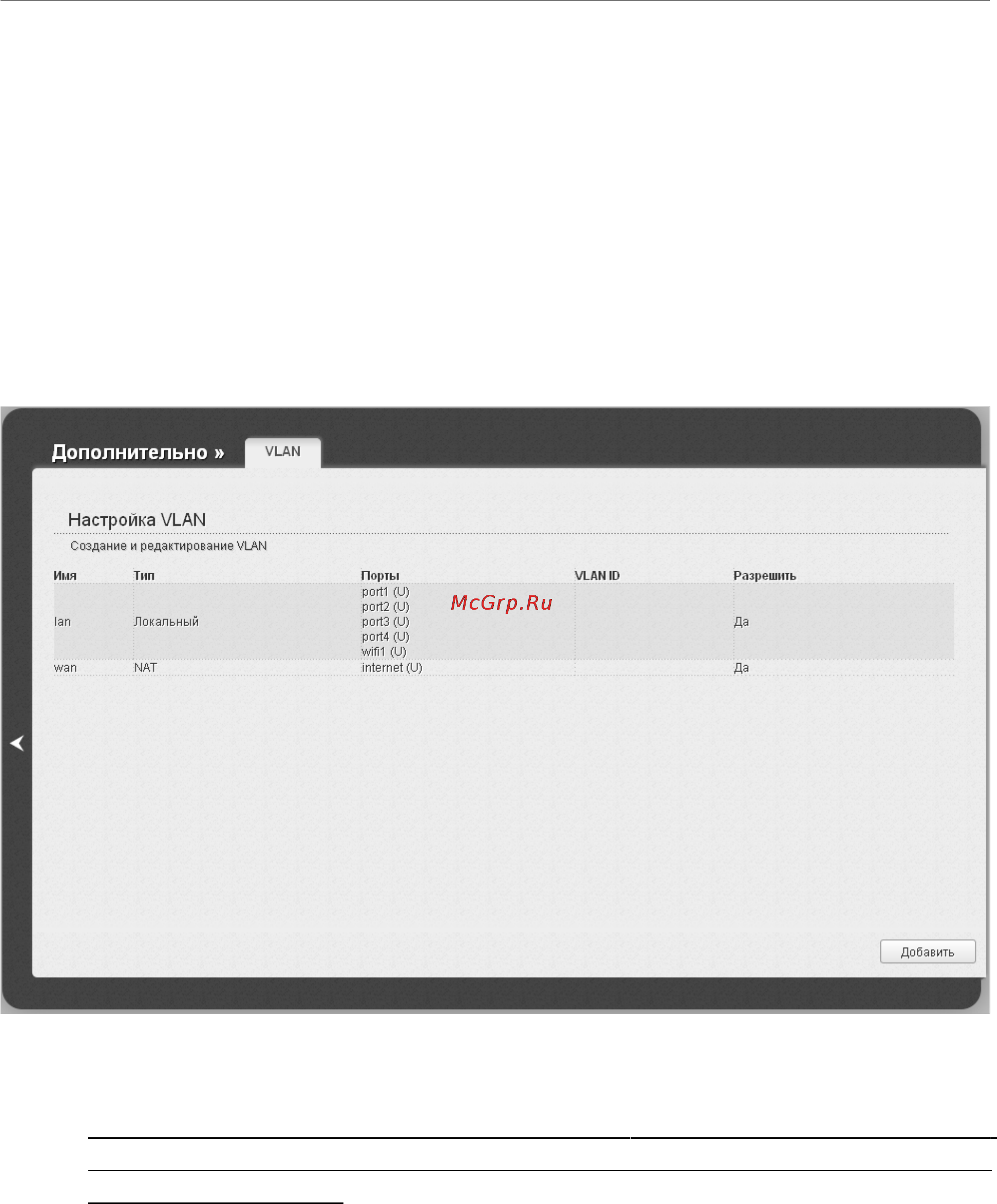

Рисунок 107. Страница Дополнительно / VLAN.
Чтобы создать новую группу портов для VLAN, нажмите кнопку Добавить.
!
Если Вы хотите создать группу с какими-либо LAN- портами или беспроводной
сетью маршрутизатора, предварительно удалите соответствующие записи из группы
lan на данной странице.
Страница 149 из 207
