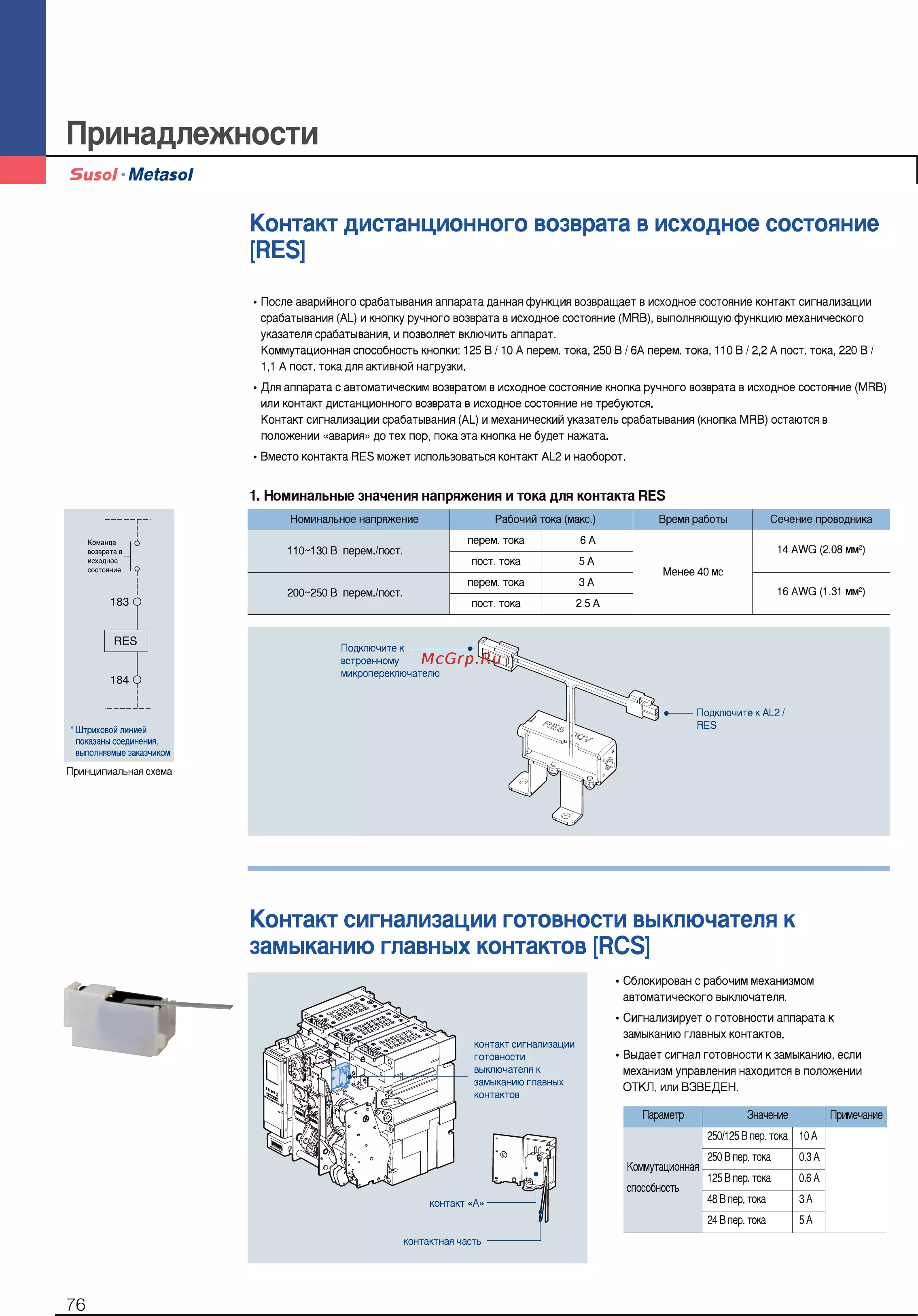

Принадлежности 5изо1 Ме1азо1 Контакт дистанционного возврата в исходное состояние ЛЕЗ После аварийного срабатывания аппарата данная функция возвращает в исходное состояние контакт сигнализации срабатывания АЦ и кнопку ручного возврата в исходное состояние МЯВ выполняющую функцию механического указателя срабатывания и позволяет включить аппарат Коммутационная способность кнопки 125 В 10 А перем тока 250 В 6А перем тока 110 В 2 2 А пост тока 220 В 1 1 А пост тока для активной нагрузки Для аппарата с автоматическим возвратом в исходное состояние кнопка ручного возврата в исходное состояние МЯВ или контакт дистанционного возврата в исходное состояние не требуются Контакт сигнализации срабатывания АЦ и механический указатель срабатывания кнопка МЯВ остаются в положении авария до тех пор пока эта кнопка не будет нажата Вместо контакта ЯЕЗ может использоваться контакт А1_2 и наоборот 1 Номинальные значения напряжения и тока для контакта ЯЕЗ Номинальное напряжение Команда д возврата в I исходное И состояние О Рабочий тока макс перем тока 6А пост тока 5А Время работы Сечение проводника 14 AWG 2 08 мм2 110 130 В перем пост Менее 40 мс перем тока ЗА пост тока 2 5 А 16AWG 1 31 мм2 200 250 В перем пост Штриховой линией показаны соединения выполняемые заказчиком Принципиальная схема Контакт сигнализации готовности выключателя к замыканию главных контактов АС8 Сблокирован с рабочим механизмом автоматического выключателя Сигнализирует о готовности аппарата к замыканию главных контактов Выдает сигнал готовности к замыканию если механизм управления находится в положении ОТКЛ или ВЗВЕДЕН 76
