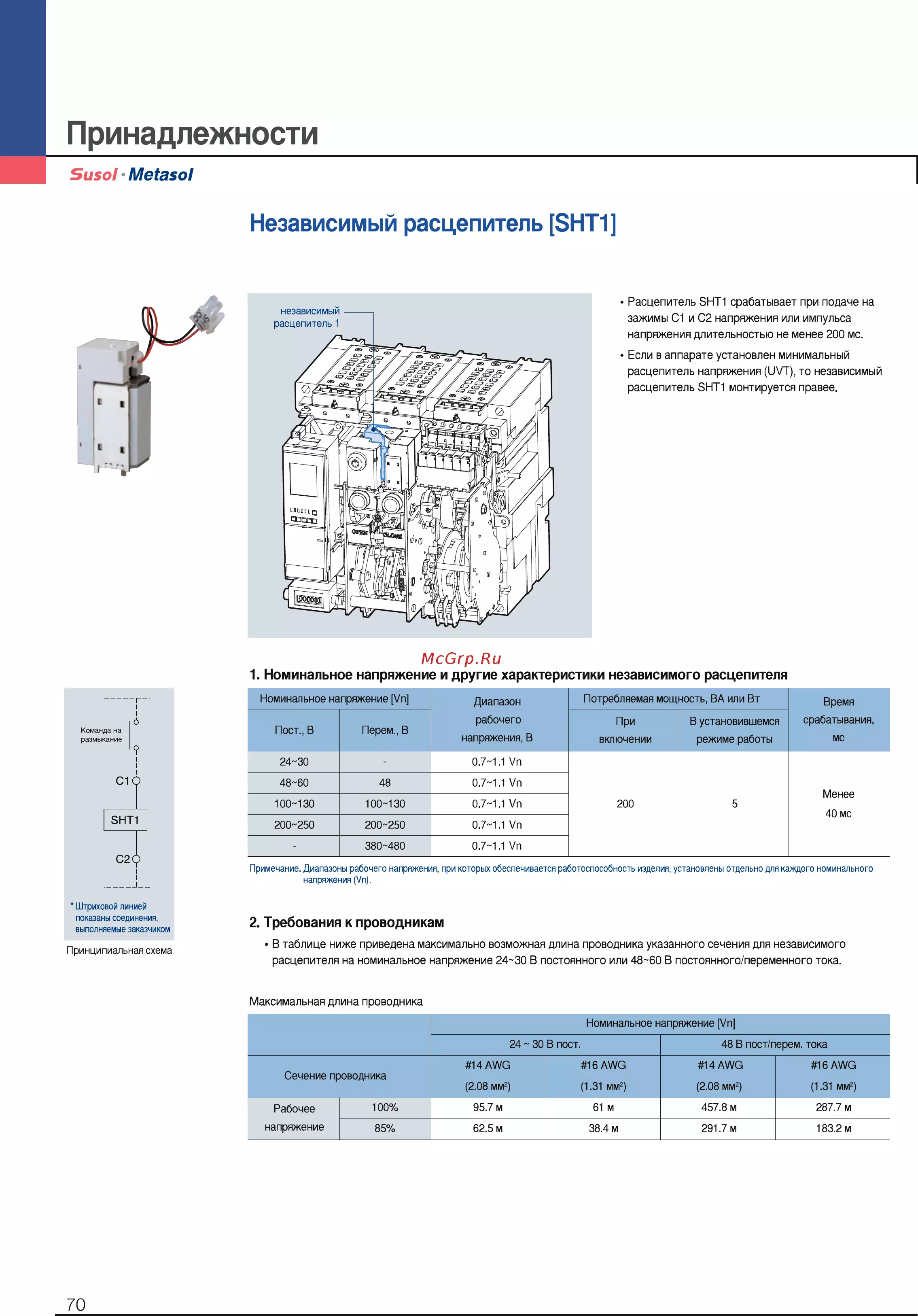

Принадлежности Susol Metasol Независимый расцепитель SHT1 Расцепитель SHT1 срабатывает при подаче на зажимы С1 и С2 напряжения или импульса напряжения длительностью не менее 200 мс Если в аппарате установлен минимальный расцепитель напряжения UVT то независимый расцепитель SHT1 монтируется правее 1 Номинальное напряжение и другие характеристики независимого расцепителя Номинальное напряжение Vn й Команда на_ I I размыканиеИ I C1Q Пост В Потребляемая мощность BA или Вт Диапазон Время рабочего При В установившемся срабатывания напряжения В включении режиме работы мс 200 5 Перем В 24 30 0 7 1 1 Vn 48 60 48 0 7 1 1 Vn 100 130 100 130 0 7 1 1 Vn 200 250 200 250 0 7 1 1 Vn 380 480 0 7 1 1 Vn Менее SHT1 40 мс C2Q Примечание Диапазоны рабочего напряжения при которых обеспечивается работоспособность изделия установлены отдельно для каждого номинального напряжения 7п Штриховой линией показаны соединения выполняемые заказчиком Принципиальная схема 2 Требования к проводникам В таблице ниже приведена максимально возможная длина проводника указанного сечения для независимого расцепителя на номинальное напряжение 24 30 В постоянного или 48 60 В постоянного переменного тока Максимальная длина проводника Номинальное напряжение Vn 24 30 В пост 48 В пост перем тока 14 AWG 16 AWG 14AWG 16 AWG 2 08 ммг 1 31 мм2 2 08 мм2 1 31 мм2 Сечение проводника 70 Рабочее 100 95 7 м 61 м 457 8 м 287 7 м напряжение 85 62 5 м 38 4 м 291 7 м 183 2 м
