кондиционеры 5
4
рания, немедленно обратитесь в местную
пожарную службу.

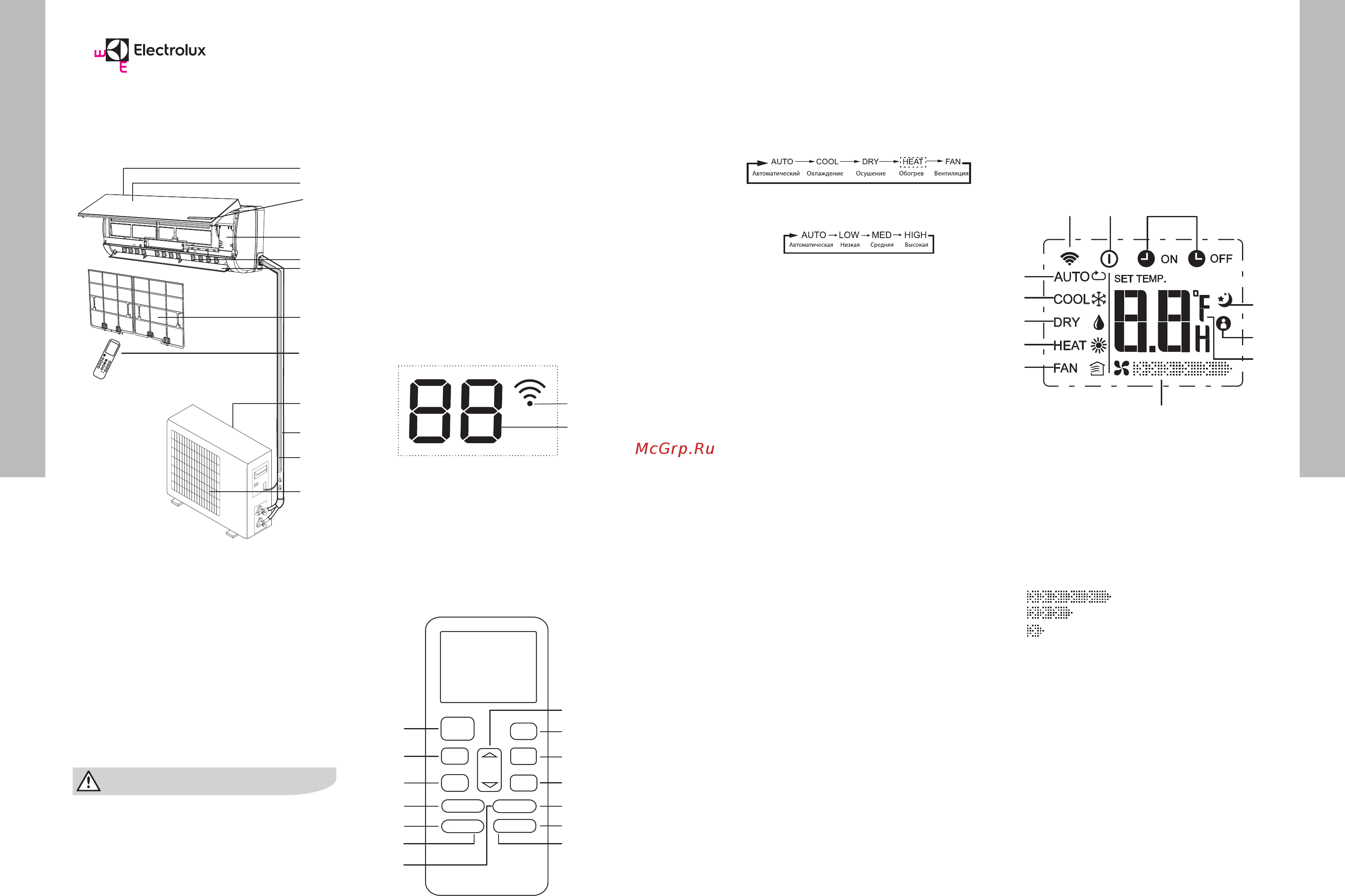

Устройство и составные части
1 Вход воздуха
2 Передняя панель
3 Дисплей
4 Микросхема управления
5 Вертикальные жалюзи
6 Горизонтальные жалюзи
7 Воздушный фильтр
8 Пульт дистанционного управления
9 Вход воздуха
10 Фреоновая трасса
11 Дренажная трасса
12 Воздуховыпускная решетка
Примечание:
Рисунки приведены в качестве справоч-
ной информации и могут иметь внешние
отличия от реального прибора.
Управление кондиционером
• Для управления кондиционера применя-
ется беспроводной инфракрасный дис-
танционный пульт.
• При управлении расстояние между пуль-
том и приемником сигнала на внутреннем
блоке должно быть не более 10 м. Между
пультом и блоком не должно быть пред-
метов, мешающих прохождению сигнала.
• Пульт управления должен находиться на
расстоянии не менее 1 м от телевизион-
ной и радио аппаратуры.
• Не роняйте и не ударяйте пульт, а также
не оставляйте его под прямыми солнеч-
ными лучами.
ЖК-дисплей на внутреннем
блоке
1 Индикатор температуры.
2 Индикатор работы Wi-Fi.
Описание пульта дистанционного
управления
1
2
3
4
5
6
7
8
9
10
11
12
Внутренний блок
Наружный блок
1 Кнопка включения/выключения
Данная кнопка включает и отключает при-
бор.
2 Кнопка «MODE»
С помощью данной кнопки выбираются
режимы работы:
3 Кнопка «FAN»
С помощью данной кнопки выбирается
скорость вращения вентилятора:
4 Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете
устанавливать желаемую температуру в
помещении, в диапазоне
17-30 °С.
5 Кнопка «SWING»
Нажмите эту кнопку для включения
покачивания заслонки. Автоматическое
управление горизонтальными жалюзи
(наружные жалюзи). Вертикальные
жалюзи (внутренние) управляются вруч-
ную.
6 Кнопка «DIRECT»
Служит для пошагового изменения
положения горизонтальных жалюзи.
7 Кнопка «SLEEP»
Кнопка используется для включения или
отключения ночного режима работы.
8, 9 Кнопки «TIMER ON/OFF»
Служат для включения режима
настройки таймера: «ON» задание вре-
мени включения кондиционера, «OFF»
задание времени отключения конди-
ционера.
10 Кнопка «TURBO»
При нажатии данной кнопки кондици-
онер начинает работу в интенсивном
режиме на максимальное охлаждение
или обогрев.
11 Кнопка «SHORTCUT»
Используется для запоминания текущих
настроек кондиционера и возврата к
ним.
12 Кнопка «FOLLOW ME»*
Служит для включения и отключения
режима «FOLLOW ME»
13 Кнопка «SELFCLEAN»*
Служит для включения и отключения
функции Самоочистки.
14 Кнопка «LED»
Служит для включения и отключения
дисплея внутреннего блока.
Примечание (функция FOLLOW ME):
пульт ДУ с интервалом в 3 минуты пере-
дает на кондиционер сигнал значения
температуры.
Обозначение индикаторов на
дисплее пульта ДУ
3
1
5
2
4
6 12 9
11
10
8
7
1 Индикатор автоматического режима.
2 Индикатор режима обогрева.
3 Индикатор режима охлаждения.
4 Индикатор режима вентиляции.
5 Индикатор решима осушения.
6 Индикатор передачи сигнала.
7 Индикатор скорости вращения вентиля-
тора.
(нет индикации) Скорость выбирается
автоматически
Высокая скорость
Средняя скорость
Низкая скорость
8 Индикатор установки температуры.
9 Индикатор таймера (ON/OFF).
10 Индикатор режима FOLLOW ME*.
11 Индикатор ночного режима работы.
12 Индикатор работы кондиционера.
Примечание:
Для наглядности все индикаторы изо-
бражены на рисунке, но во время работы
блока на дисплее отображаются только
фактические операции.
O N /O FF
MO DE
F AN
TEMP
SHORT
C UT
T IM ER O N
T IM ER OF F
S L EEP
S W IN G I D IR E C T
L E D F O LLO W ME
T UR B O S E L FC L E AN
1
11
8
5
12
2
3
7
10
6
4
9
13 14
* В данной серии не используется
