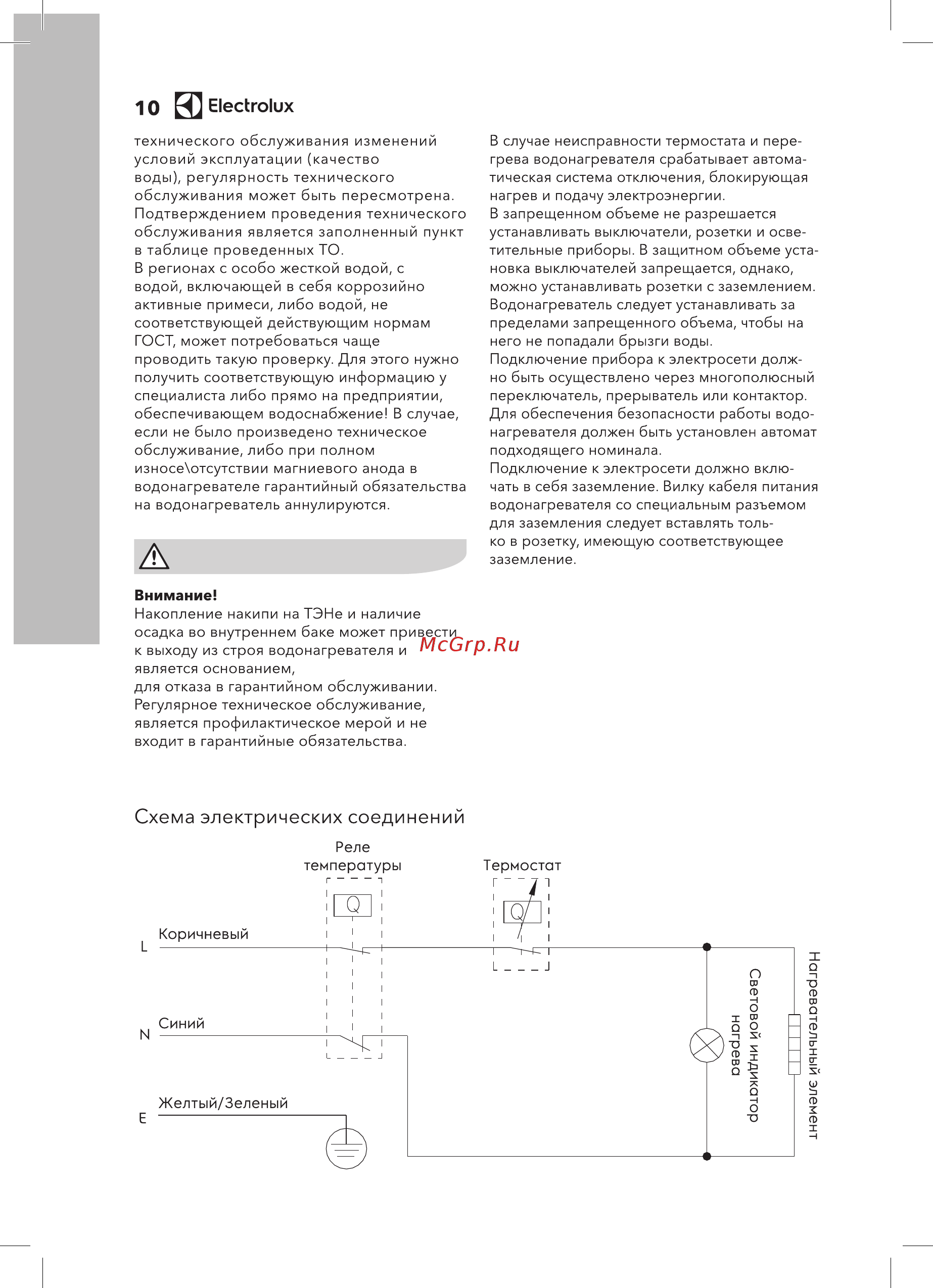

ю а Electrolux технического обслуживания изменений условий эксплуатации качество воды регулярность технического обслуживания может быть пересмотрена Подтверждением проведения технического обслуживания является заполненный пункт в таблице проведенных ТО В регионах с особо жесткой водой с водой включающей в себя коррозийно активные примеси либо водой не соответствующей действующим нормам ГОСТ может потребоваться чаще проводить такую проверку Для этого нужно получить соответствующую информацию у специалиста либо прямо на предприятии обеспечивающем водоснабжение В случае если не было произведено техническое обслуживание либо при полном износе отсутствии магниевого анода в водонагревателе гарантийный обязательства на водонагреватель аннулируются В случае неисправности термостата и пере грева водонагревателя срабатывает автома тическая система отключения блокирующая нагрев и подачу электроэнергии В запрещенном объеме не разрешается устанавливать выключатели розетки и осве тительные приборы В защитном объеме уста новка выключателей запрещается однако можно устанавливать розетки с заземлением Водонагреватель следует устанавливать за пределами запрещенного объема чтобы на него не попадали брызги воды Подключение прибора к электросети долж но быть осуществлено через многополюсный переключатель прерыватель или контактор Для обеспечения безопасности работы водо нагревателя должен быть установлен автомат подходящего номинала Подключение к электросети должно вклю чать в себя заземление Вилку кабеля питания водонагревателя со специальным разъемом для заземления следует вставлять толь ко в розетку имеющую соответствующее заземление Внимание Накопление накипи на ТЭНе и наличие осадка во внутреннем баке может привести к выходу из строя водонагревателя и является основанием для отказа в гарантийном обслуживании Регулярное техническое обслуживание является профилактическое мерой и не входит в гарантийные обязательства Схема электрических соединений Реле температуры Термостат Нагревательный элемент
