Electrolux EWH 100 Trend [3/15] Монтаж водонагревателя

водонагреватели 5

4. Тепловой нагревательный элемент (ТЭН),

надежен и безопасен в эксплуатации,

имеет долгий срок службы.

5. Экономичный режим (Еco) на панели

управления обеспечивает:

• нагрев воды в водонагревателе только до

комфортной температуры 55°С;

• предотвращает образование накипи;

• увеличивает ресурс работы водонагревате-

ля.

6. Внутренняя утолщенная пенополиу-

ретановая теплоизоляция позволяет

эффективно сохранять температуру

нагретой воды, сводит к минимуму

теплопотери и снижает энергопотре-

бление водонагревателя.

7. Встроенный температурный регулятор:

обеспечивает постоянный и надежный

контроль температуры воды в водонагре-

вателе.

8. Диапазон регулировки температуры

нагрева воды от 30°С до 75°С. Шкала

регулировки отмечена диапазоном

«Low»— низкая температура нагрева,

«Еco» — экономичный режим — около

55°С, «High»— высокая температура

нагрева.

9. Простая и удобная эксплуатация и обслу-

живание водонагревателя.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются

оригинальные детали, предоставленные

производителем, ко то рые мо гут вы дер-

жать вес на пол нен но го во дой во до на-

гре ва те ля. Не устанавливайте водонагре-

ватель на крепление, пока не убедитесь,

что крепление установлено надежно. В

противном случае, электрический водона-

греватель может упасть со стены, что при-

ведет к его повреждению или может стать

причиной серьезных травм. При выборе

мест под отверстия для крепежных бол-

тов, удостоверьтесь, что с обеих сторон от

стен ванной комнаты или другого помеще-

ния до корпуса водонагревателя имеется

зазор не менее 0,2 м для облегчения

доступа при проведении технического

обслуживания в случае необходимости.

В случае, если в водонагреватель поступает

вода напрямую из скважин, колодцев или

водонапорных башен, для эксплуатации

водонагревателя обязательно нужно исполь-

зовать фильтр грубой очистки для поступаю-

щей в водонагреватель холодной воды.

Фильтр грубой очистки можно приобрести в

специализированных магазинах.

Если фильтр грубой очистки не установлен,

гарантия на изделие не распространяется.

1. Электрический водонагреватель следует

устанавливать на твердую вертикальную

поверхность (стену).

2. После выбора места монтажа опреде-

лите места под два крепежных болта с

крюками (в зависимости от специфика-

ций выбранного изделия). Проделайте в

стене два отверстия необходимой глуби-

ны с помощью сверла размером, соот-

ветствующим размеру крепежных болтов,

вставьте винты, поверните крюк вверх,

плотно затяните гайки, а затем установите

на него электрический водонагреватель

(см. рис. 2).

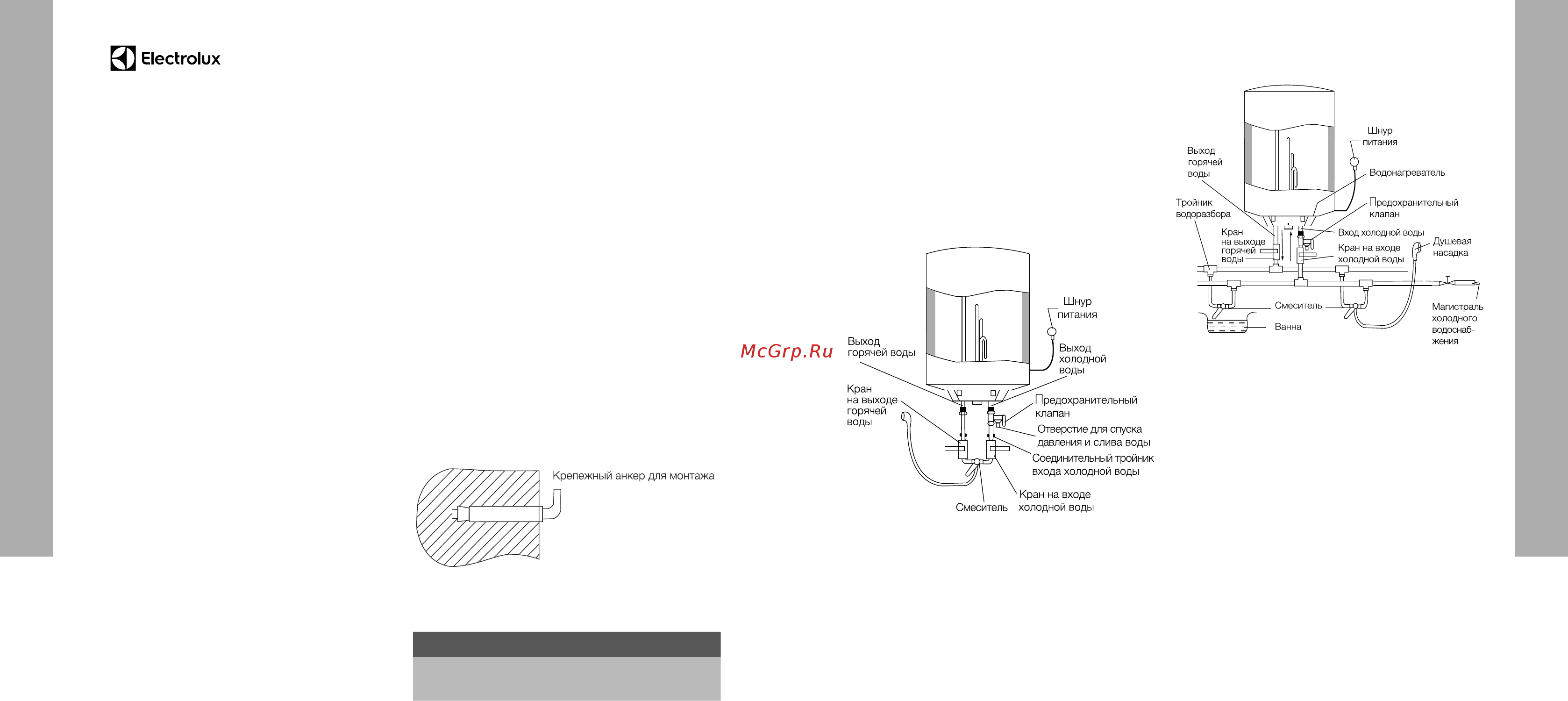

Рис. 2

Объем, л 30 50 80 100

Расстояние между

отверстиями, мм

196

3. Если ванная комната слишком мала для

установки водонагревателя, он может

быть установлен в любом другом поме-

щении, защищенном от попадания пря-

мых солнечных лучей и дождя. Однако

для сокращения тепловых потерь в

трубопроводе водонагреватель следует

устанавливать как можно ближе к месту

использования воды.

4. При подключении к системе водоснаб-

жения необходимо предусмотреть и

реализовать установку индивидуальных

запорных вентилей на линии подачи

холодной воды в водонагреватель и на

линии выхода горячей. Индивидуальные

запорные вентили по линии горячей и

холодной воды должны быть в закрытом

состоянии в период неиспользования

водонагревателя, проведения профи-

лактических и технологических работ

на линии водоснабжения. Установка и

правильное использование запорных

вентилей являются обязательным усло-

вием при предоставлении гарантийного

обслуживания, а так же залогом дли-

тельной и безаварийной работы водона-

гревателя.

Рис. 3

Под клю че ние к во до про во ду

1. Для подключения водонагревателя к

водопроводу применяются трубы диаме-

тром G1/2.

2. Подключение предохранительного клапа-

на: клапан следует устанавливать в месте

входа холодной воды (удостоверьтесь,

что гибкая сливная трубка установлена,

на отверстие спуска давления и слива

воды и направлена вниз).

3. Во избежание протечек при подключении

трубопровода на концы резьбовых сое-

динений следует установить комплектные

резиновые уплотнительные прокладки.

4. Если необходимо реализовать многока-

нальную систему водоснабжения, исполь-

зуйте способ соединения (см. рис. 4).

Рис. 4

Под клю че ние к элек три че с кой

се ти

Все во до на гре ва те ли на ко пи тель но го ти па

се рии EWH рас счи та ны на под клю че ние к

элек три че с кой се ти с од но фаз ным на пря же-

ни ем 220/230 В. Пе ред под клю че ни ем убе-

ди тесь, что па ра ме т ры элек тро се ти в ме с те

под клю че ния со от вет ству ют па ра ме т рам,

ука зан ным на таб лич ке с тех ни че с ки ми дан-

ны ми при бо ра.

При ус та нов ке водонагревателя сле ду ет

со блю дать дей ству ю щие пра ви ла элек тро-

без опас но с ти.

При ус та нов ке во до на гре ва те ля в ван ной

ком на те или ту а ле те сле ду ет при ни мать во

вни ма ние ог ра ни че ния, свя зан ные с су ще-

с т во ва ни ем за пре щен но го и за щит но го

объ емов.

За пре щен ный объ ем — это про стран ство,

ог ра ни чен ное тан ген ци аль ны ми и вер ти-

каль ны ми пло с ко с тя ми по от но ше нию к

внеш ним кра ям ван ны, уни та за или ду ше во-

го бло ка и пло с ко с тью, рас по ло жен ной над

ни ми или над по лом, ес ли сан тех ни ка смон-

ти ро ва на на по лу, на вы со те 2,25 м.

За щит ный объ ем — это про стран ство, ог ра-

ни чи ва ю щие го ри зон таль ные пло с ко с ти

ко то ро го со впа да ют с пло с ко с тя ми за пре-

щен но го объ ема, а вер ти каль ные пло с ко с ти

от сто ят от со от вет ству ю щих пло с ко с тей

за пре щен но го объ ема на 1 м.

Рассчитанные данные для меди
