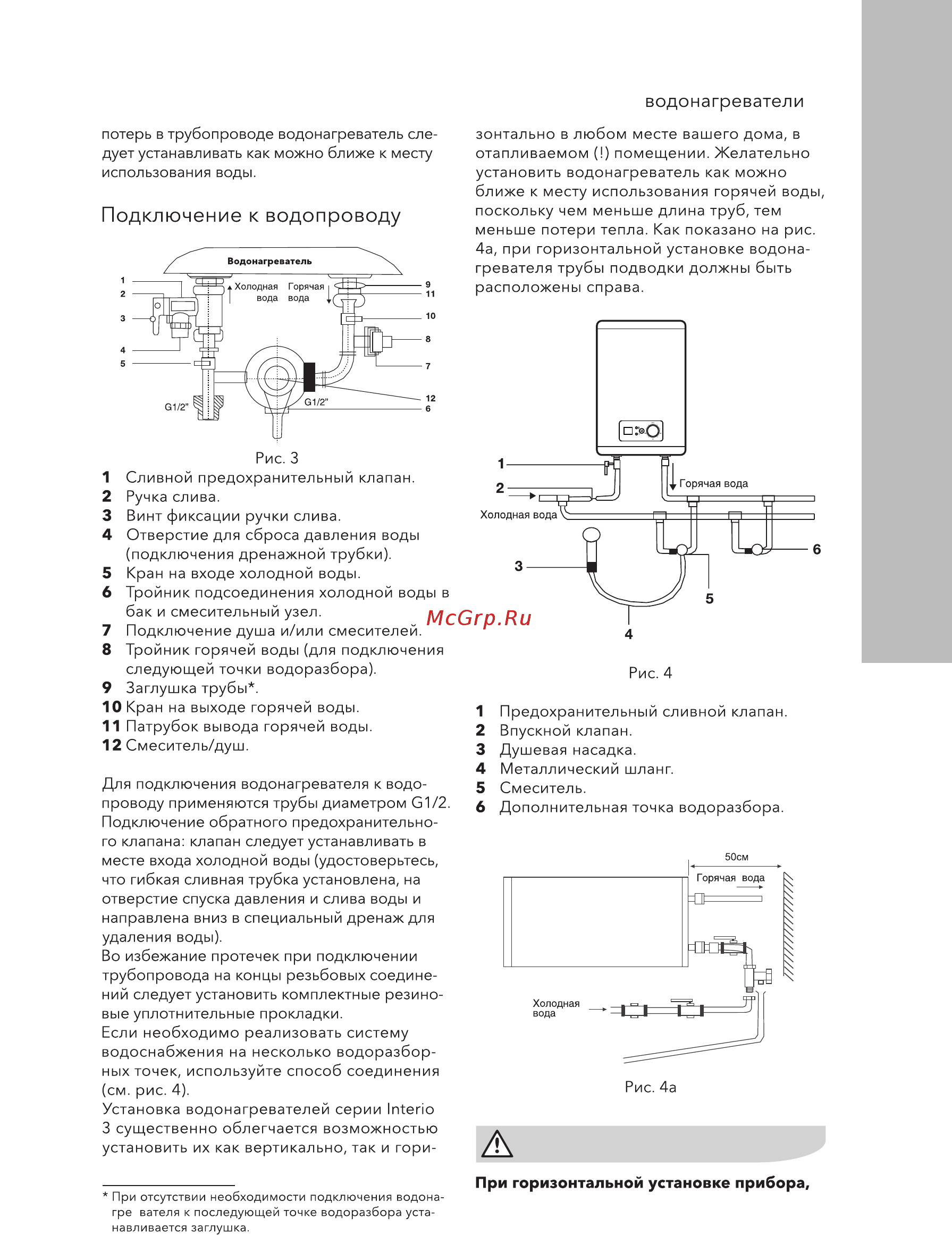

водонагреватели 5 потерь в трубопроводе водонагреватель сле дует устанавливать как можно ближе к месту использования воды Подключение к водопроводу зонтально в любом месте вашего дома в отапливаемом помещении Желательно установить водонагреватель как можно ближе к месту использования горячей воды поскольку чем меньше длина труб тем меньше потери тепла Как показано на рис 4а при горизонтальной установке водона гревателя трубы подводки должны быть расположены справа Рис 3 1 Сливной предохранительный клапан 2 Ручка слива 3 Винт фиксации ручки слива 4 Отверстие для сброса давления воды подключения дренажной трубки 5 Кран на входе холодной воды 6 Тройник подсоединения холодной воды в бак и смесительный узел 7 Подключение душа и или смесителей 8 Тройник горячей воды для подключения следующей точки водоразбора 9 Заглушка трубы 10 Кран на выходе горячей воды 11 Патрубок вывода горячей воды 12 Смеситель душ Для подключения водонагревателя к водо проводу применяются трубы диаметром С1 2 Подключение обратного предохранительно го клапана клапан следует устанавливать в месте входа холодной воды удостоверьтесь что гибкая сливная трубка установлена на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды Во избежание протечек при подключении трубопровода на концы резьбовых соедине ний следует установить комплектные резино вые уплотнительные прокладки Если необходимо реализовать систему водоснабжения на несколько водоразбор ных точек используйте способ соединения см рис 4 Установка водонагревателей серии 1шепо 3 существенно облегчается возможностью установить их как вертикально так и гори Рис 4 1 Предохранительный сливной клапан 2 Впускной клапан 3 Душевая насадка 4 Металлический шланг 5 Смеситель 6 Дополнительная точка водоразбора При горизонтальной установке прибора При отсутствии необходимости подключения водонагре вателя к последующей точке водоразбора уста навливается заглушка
