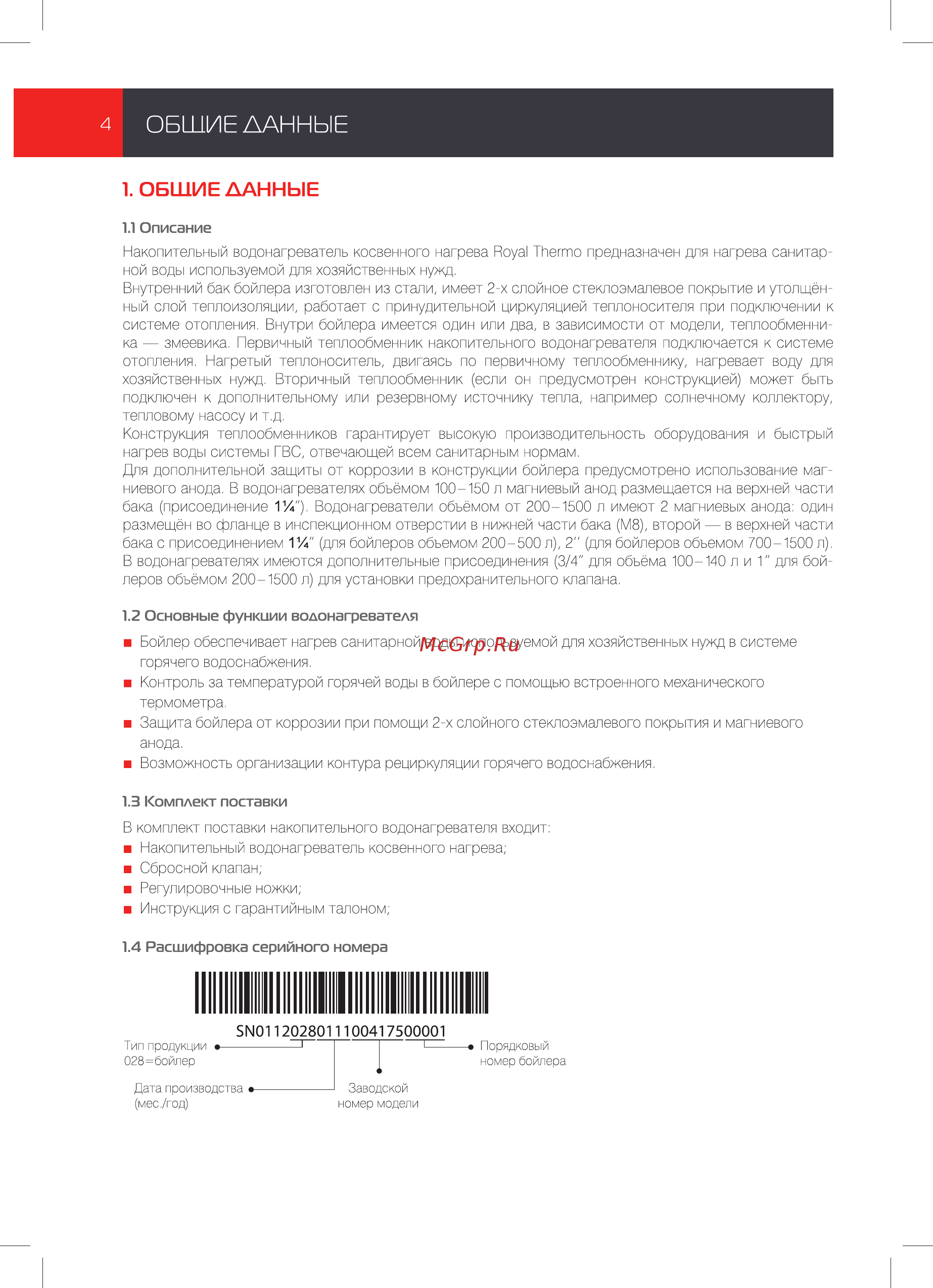

4 ОБШИЕЛАННЫЕ 1 ОБЩИЕ ДАННЫЕ 1 1 Описание Накопительный водонагреватель косвенного нагрева Royal Thermo предназначен для нагрева санитар ной воды используемой для хозяйственных нужд Внутренний бак бойлера изготовлен из стали имеет 2 х слойное стеклоэмалевое покрытие и утолщён ный слой теплоизоляции работает с принудительной циркуляцией теплоносителя при подключении к системе отопления Внутри бойлера имеется один или два в зависимости от модели теплообменни ка змеевика Первичный теплообменник накопительного водонагревателя подключается к системе отопления Напретый теплоноситель двипаясь по первичному теплообменнику напревает воду для хозяйственных нужд Вторичный теплообменник если он предусмотрен конструкцией может быть подключен к дополнительному или резервному источнику тепла например солнечному коллектору тепловому насосу и т д Конструкция теплообменников парантирует высокую производительность оборудования и быстрый нагрев воды системы ВВС отвечающей всем санитарным нормам Для дополнительной заи иты от коррозии в конструкции бойлера предусмотрено использование маг ниевс о анода В водонаг pesai елях обьёмом 100 160 л Mai ниевый анод размещав юя на верхней част бака присоединение 1 Водонагреватели объёмом от 200 1500 л имеют 2 матиевых анода одщ оазмещён во фланце в ина 1екционном о i вере ши в нижней чаши бака М8 в юрой в верхней чаш и бака с присоедт ie тем V t для бойлеров объемом 200 500 л 2 для бойлеров объемом 700 1500 л В водсна реваюлях имеююя дополниюльные присоединения 3 4 для обьёма 100 140 л и 1 для бой леров объёмом 200 1500 л для уста ЮБКИ предохра щтепы юно клала и 1 2 Основные функции водонагревателя Бойлер обеспечивает напрев санитарной воды используемой для хозяйственных нужд в системе горячего водоснабжения Контроль за температурой горячей воды в бойлере с помощью встроенного механического термометра Защита бюйлера от коррозии при помощи 2 х слойнопо стеклоэмалевопо покрытия и магниевопс анода Возмож юсть орла юзации ко тура рециркуляции горячено водоа абже ия 1 3 Комплект поставки В комплект поставки накопительного водонагревателя входит Накопительный водонапреватель косвенного напрева Сбросной кг 1311ан Рещлировочные ножки Инструкция с гарантийным талоном 1 4 Расшифровка серийного номера SN0112028011100417500001 Тип ПООДУ1ЩГИ 028 оййлф 1 ДТЗ ПЦОГ ЧВЦ ICTR 3 а ес под ЛОЬЯДГОВЫЙ омир Клипера Ззчо юной номАо модепи
