Electrolux GWH 11 ProInverter [12/32] Устранение неисправностей

Содержание

• Адреса сервисных центров вы можете найти на сайте 2
• В тексте данной инструкции газовый про точный водонагреватель может иметь следующие технические названия водо нагреватель прибор устройство и пр 2
• Внимательно изучите данное руководство чтобы правильно использовать ваш новый водонагреватель и наслаждаться его преимуществами мы гарантируем что он сделает вашу жизнь намного комфортнее благодаря легкости в использовании удачи 2
• Вы выбрали первоклассный продукт от electrolux который мы надеемся доставит вам много радости в будущем electrolux стремится предложить как можно более широкий ассортимент качественной продукции который сможет сделать вашу жизнь еще более удобной вы можете увидеть несколько примеров на обложке этой инструкции а также получить подробную информацию на сайте 2
• Или у вашего дилера 2
• Инструкция по эксплуатации газового проточного водонагревателя gwh 11 pro inverter 2
• Мы благодарим вас за сделанный выбор 2
• Содержание 2
• Введение 3
• Водонагреватели 3
• Газовые водонагреватели проточного типа gwh 11 pro inverter предназначены для нагрева воды с дальнейшей ее подачей в систему водоснабжения 3
• Замена батареек осуществляется в том 3
• Кожух 3
• Необходимо установить батарейки рис 1 отсек батареи 1 находится в нижней правой части водонагревателя для доступа к нему снимать кожух не нужно 3
• Отсек для батареек 3
• Перед включением водонагревателя 3
• Подготовительные действия перед вводом в эксплуатацию 3
• Полностью выключите водонагреватель откройте крышку и вставьте 2 батарейки 3
• Рис 1 3
• Типа 1 v lr20 alkaline в отсек 1 нахо дящийся в нижней правой части водона гревателя как показано на рис 2 3
• Electrolux 4
• Эксплуатация 4
• Водонагреватели 5
• Выключение 5
• Техническое обслуживание и уход 5
• Electrolux 6
• Electrolux 8
• Схема устройства водонагревателя 8
• Водонагреватели 9
• Датчик протока воды 8 газовый клапан 9 термостат 80 9
• Размер соединения i 9
• Соединительные провода 9
• Термостат 77 9
• Электроды розжига 2 датчик температуры 3 блок управления 4 дисплей 5 разъемы подключения дисплея 6 блок батарей 9
• Electrolux 10
• Монтаж водонагревателя 10
• Подключение аппарата к дымоходу 10
• Водонагреватели 11
• 0 electrolux 12
• Вает подачу газа на установку в случае воз никновения проблем с отводом продуктов горения в связи с погодными условиями или отсутствием тяги в случае отсутствия 12
• Или неисправности этого датчика эксплуати ровать водонагреватель запрещается при ремонте датчика следует использовать толь ко оригинальные запасные части 12
• Й газовый 12
• Технические характеристики 12
• Устранение неисправностей 12
• Бы ххххххх хххх хххххх ххххх 13
• Водонагреватели 13
• Гарантия 13
• Дата изготовления 13
• Комплектация 13
• Сертификация 13
• Срок эксплуатации 13
• Транспортировка и хранение 13
• Утилизация 13
• Або у вашого дилера 14
• Адреси серв сних центр в ви можете знайти на сайт 14
• В текст дано нструкцн назовий про точний водонагр вач може мати наступи техн чн назви водонагр вач прилад пристр й i пр 14
• Ви вибрали першокласний продукт вщ electrolux який ми спод ваемося доставить вам багато радост в майбутньому electrolux прагме запропонувати якомога б льш широкий асортимент як сно продукцн який зможе зробити ваше життя ще б лыш зручним ви можете побачити юлька приклад в на обкладинц ц ет нструкцн а також отримати докладку нформац ю на сайт 14
• Зробить ваше життя набагато комфортные завдяки легкост у використанн 14
• М ст 14
• Ми дякуемо вам за зроблений виб р 14
• Нструкц я з експлуатацн газового проточного водонагр вача gwh 11 pro inverter 14
• Уважно вивч ть цей пос бник щоб правильно використовувати ваш новий водонагр вач i насолоджуватися його перевагами ми гарантуемо що 14
• Введения 15
• Випадку коли ндикатор заряду бата рейки блимае пальник не запалюеться температура гарячо води буде вщображатиметься на дисплее 15
• Водонагр1вач1 15
• Вщс к для батарейки 15
• Газов водонагр вач проточного типу gwh 11 pro inverter призначен для нагр ву води з подальшою п подачею в систему водопостачання 15
• Зам на батарейок зд йснюеться в тому 15
• Кожух 15
• Мал 1 15
• Необх дно встановити батарейку мал 1 в дс к батарейки 1 знаходиться в нижн й л в й частин водонагр вача для доступу до нього зн мати кожух не потр бно 15
• П дготовч ди перед введениям в эксплуатацию 15
• Перед включениям водонагр вача 15
• Повн стю вимкнути водонагр вач вщкрийте кришку i вставте 2 батарейки 15
• Типу 1 v lr20 alkaline в в дс к 1 що знаходиться в нижн й прав й частин водонагр вача як показано на мал 2 15
• Експлуатац я 16
• Ес1го1их 16
• Вимкнення 17
• Водонагр1вач 17
• Техычне обслуговування та догляд 17
• 3 electrolux 18
• В апарат 18
• Викликати спец ал зовану серв сну 18
• Вход в апарат при виникненн теч води 18
• Дн при виникненн1 авар1йнот ситуацн 18
• Закрити зап рний кран холодно води на 18
• Орган зац ю для ремонту апарату 18
• При виникненн авар йно ситуацн гид час роботи апарату необх дно 1 закрити зап рний газовий кран на вход 18
• Спец алюта з служби техн чнот шдтримки для перев рки димоходу 18
• Electrolux 20
• Схема пристрою водонагр вача 20
• Водонагр вач1 21
• 0 electrolux 22
• Монтаж водонагр вача 22
• Пщключення до димоходу 22
• Водонагр1вач1 23
• 2 electrolux 24
• Texhimhi характеристики 24
• Водонагр вач проточний газовий 24
• Газовий водонагр вач 24
• Гарант йний талон в нструкцн 24
• Дюбел 2 шт 24
• Комплектация 24
• Монтажи гаки 2 шт 24
• Нструкц я 24
• Усунення несправностей 24
• Бы ххххххх хххх хххххх ххххх 25
• Водонагр1вач1 25
• Дата виготовлення 25
• Израиля 25
• Сертисцкацн 25
• Терм н експлуатацн 25
• Транспортування та збериання 25
• Утил1зац1я 25
• Гарантийный талон 26
• Electrolux 27
• Талон на гарант1йне обслуговування 27
• Талон на гарантийное обслуживание 27
• Впаемо вас з придбанням техшии вщмынот якостп 28
• Гарант йний талон 28
• Дата покупки 28
• Дата пуску в експлуатащю 28
• Модель сер йний номер 28
• Штамп оргажзацн що робила пуск в експлуатац ю 28
• Штамп продавця 28
• Www home comfort in uawww electrolux ua 32
• Www home comfort ruwww electrolux ru 32
• Ц ipx2 ф x о 32

Похожие устройства

• Electrolux GWH 12 NanoPlus 2.0 Инструкция по эксплуатации
• Electrolux GWH 14 NanoPlus 2.0 Инструкция по эксплуатации
• Electrolux GWH 10 NanoPlus 2.0 Инструкция по эксплуатации
• Electrolux GWH 10 High Performance Eco Инструкция по эксплуатации
• Zanussi GWH 10 Rivo Инструкция по эксплуатации
• Zanussi GWH 10 Senso Инструкция по эксплуатации
• Bosch WBN6000-24C RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-24H RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-35C RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-12C RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-35H RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-18C RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-18H RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-28C RN S5700 Инструкция по эксплуатации
• Bosch WBN6000-28H RN S5700 Инструкция по эксплуатации
• De Dietrich Innovens PRO MCA 90 Инструкция по эксплуатации
• De Dietrich Innovens PRO MCA 65 Инструкция по эксплуатации
• De Dietrich MSL 31 MI FF Инструкция по эксплуатации
• De Dietrich Innovens PRO MCA 45 Инструкция по эксплуатации
• De Dietrich MSL 24 MI Инструкция по эксплуатации

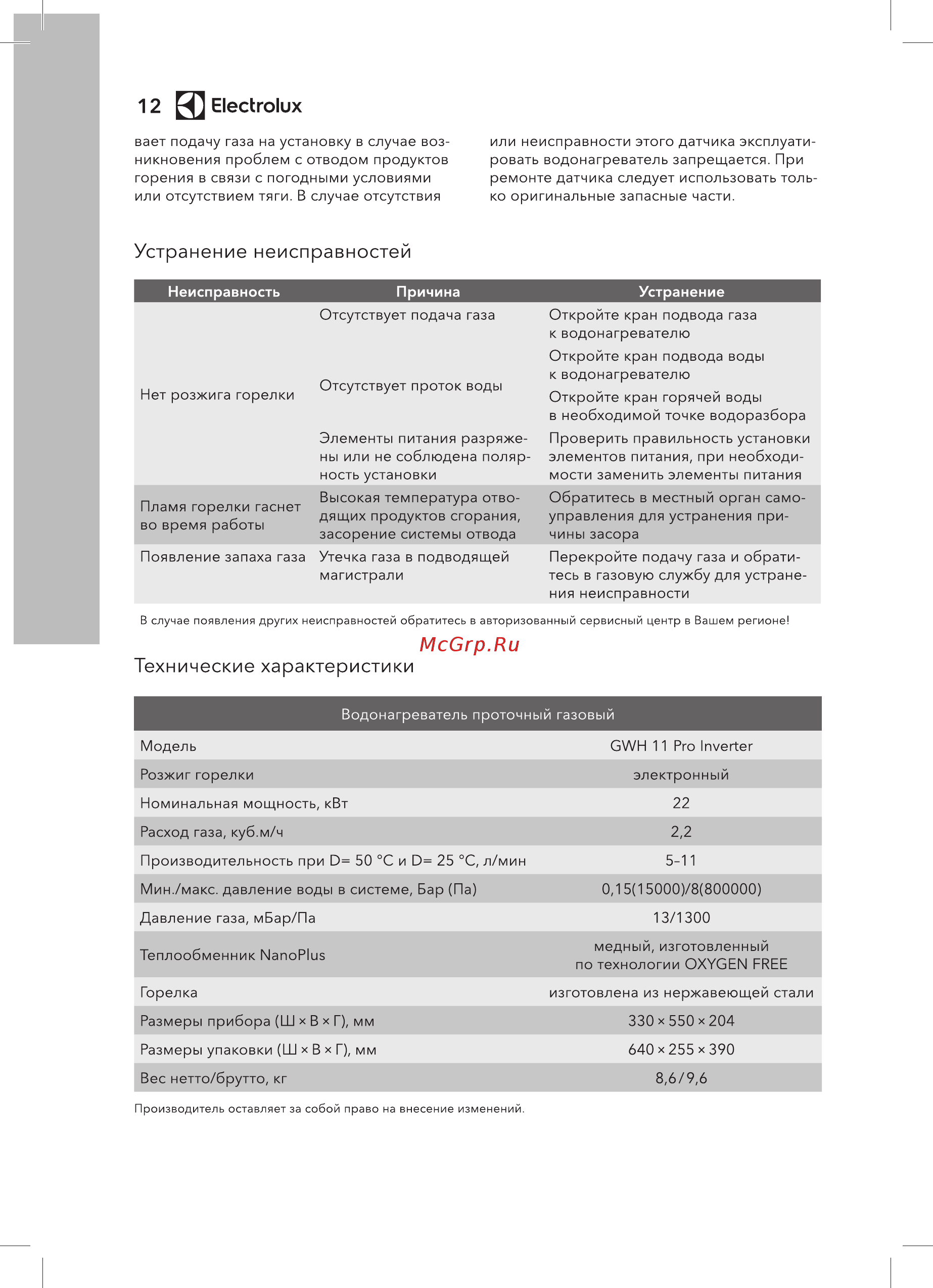

12 0 Electrolux вает подачу газа на установку в случае воз никновения проблем с отводом продуктов горения в связи с погодными условиями или отсутствием тяги В случае отсутствия или неисправности этого датчика эксплуати ровать водонагреватель запрещается При ремонте датчика следует использовать толь ко оригинальные запасные части Устранение неисправностей Неисправность Причина Отсутствует подача газа Нет розжига горелки Пламя горелки гаснет во время работы Появление запаха газа Отсутствует проток воды Устранение Откройте кран подвода газа к водонагревателю Откройте кран подвода воды к водонагревателю Откройте кран горячей воды в необходимой точке водоразбора Элементы питания разряже ны или не соблюдена поляр ность установки Проверить правильность установки элементов питания при необходи мости заменить элементы питания Высокая температура отво дящих продуктов сгорания засорение системы отвода Обратитесь в местный орган само управления для устранения при чины засора Утечка газа в подводящей магистрали Перекройте подачу газа и обрати тесь в газовую службу для устране ния неисправности В случае появления других неисправностей обратитесь в авторизованный сервисный центр в Вашем регионе Технические характеристики Водонагреватель проточнь й газовый Модель GWH 11 Pro Inverter Розжиг горелки Номинальная мощность электронный кВт Расход газа куб м ч Производительность при 22 2 2 D 50 C и D 25 C л мин Мин макс давление воды в системе Бар Па Давление газа мБар Па 5 11 0 15 15000 8 800000 13 1300 медный изготовленный по технологии OXYGEN FREE Теплообменник ЫапоР1из изготовлена из нержавеющей стали Горелка Размеры прибора Ш х В Г мм 330x550x204 Размеры упаковки Ш х В х Г мм 640x255x390 Вес нетто брутто кг Производитель оставляет за собой право на внесение изменений 8 6 9 6 I
