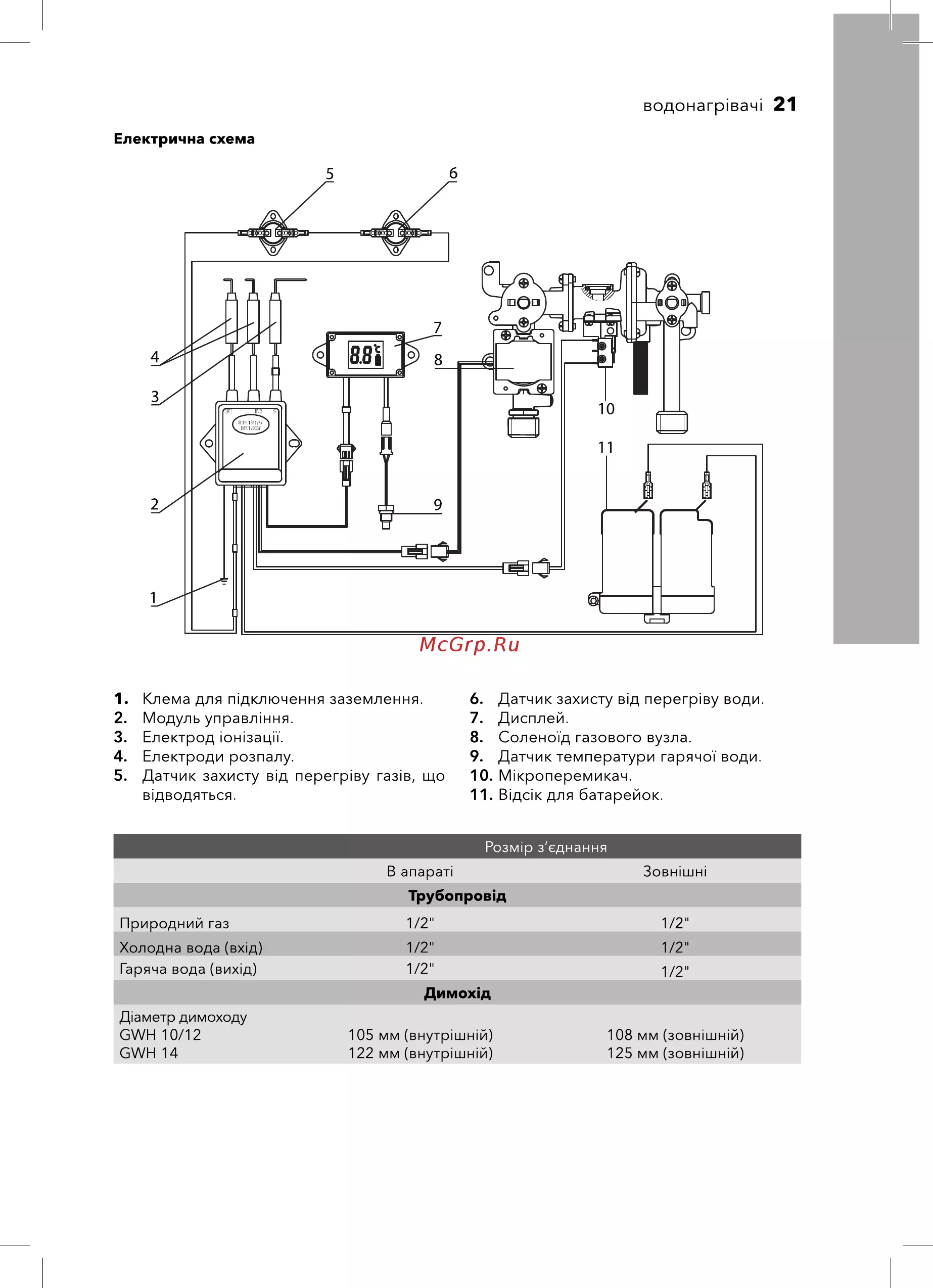

водонагр1вач1 21 Електрична схема 1 Клема для пщключення заземления 6 Датчик захисту вщ перегр ву води 7 Дисплей 8 СоленоТд газового вузла 9 Датчик температури гарячоТводи 10 М кроперемикач 11 Вщакдля батарейок 2 Модуль управл ння 3 Електрод юн зацп 4 Електроди розпалу 5 Датчик захисту в д перегр ву газ1в що вщводяться Розм р з еднання В апарал Зовншж Трубопровщ Природний газ 1 2 1 2 Холодна вода вхщ Гаряча вода вихщ 1 2 1 2 1 2 1 2 Димохщ Д аметр димоходу GWH 10 12 GWH 14 105 мм внутр шн й 122 мм внутршжй 108 мм зовжшжй 125 мм зовжшжй
