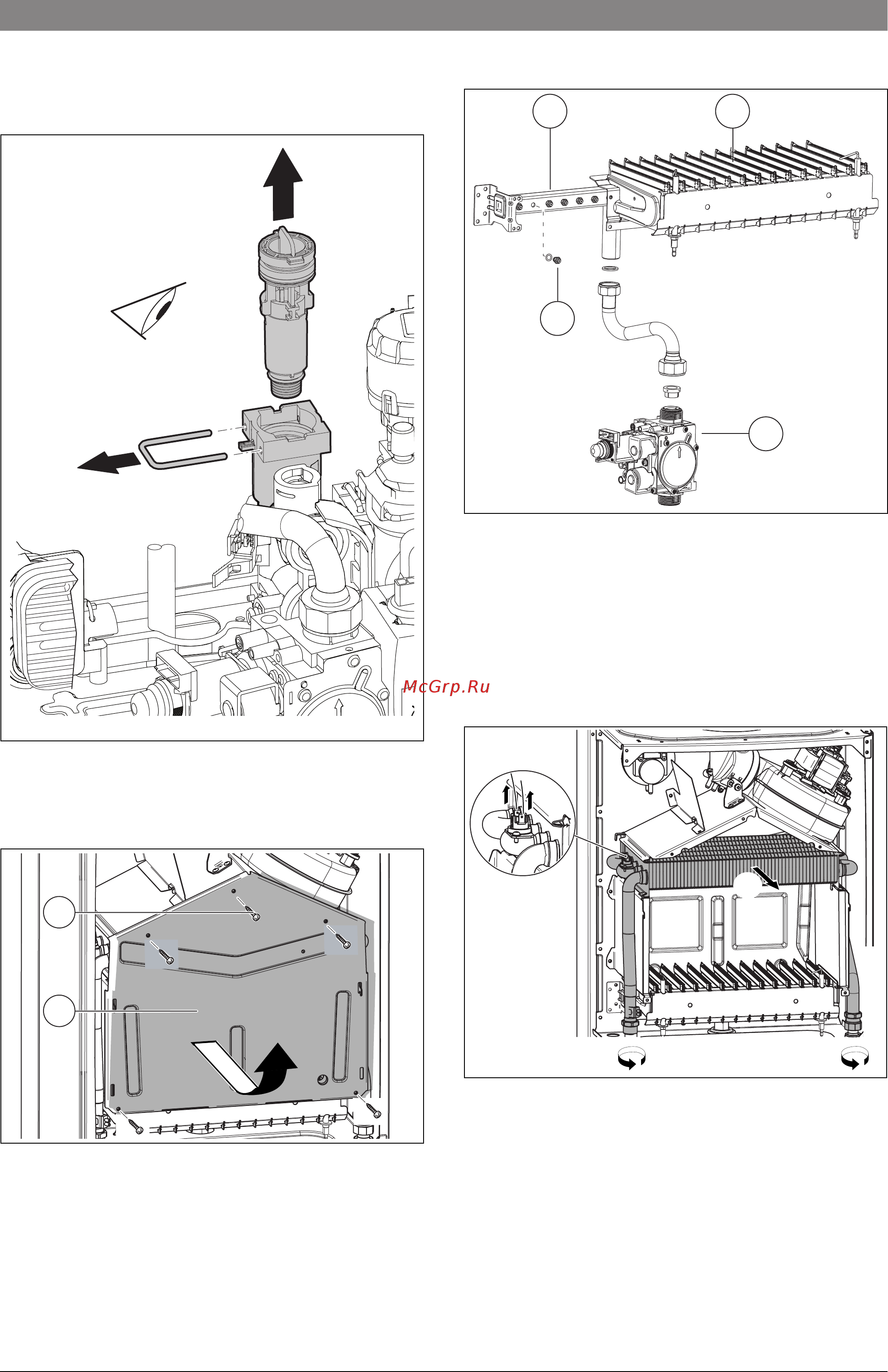

Проверка/техобслуживание | 31
6 720 812 567 (2014/07)Gaz 6000 W
1.Удалите скобу.
2.Выньте вставку.
3.Проверьте загрязнение фильтра.
Рис. 37 Проверка фильтра в трубе холодной воды
14.1.4 Очистка поддона горелки, форсунок и горелки
▶ Отверните пять винтов и снимите крышку камеры сгорания
вперёд и вверх.
Рис. 38 Открытие горелки
[1] Винты
[2] Крышка камеры сгорания
▶ Демонтируйте горелку.
▶ Демонтируйте стержень форсунки.
▶ Очистить горелку мягкой щеткой, чтобы убедиться в отсутствии
загрязнения на ламелях и форсунках. Ни в коем случае не
очищать форсунки металлической щеткой.
▶ Проверьте загрязнение электродов, при необходимости очистите
или замените.
▶ Проверить настройки подачи газа ( стр. 27).
Рис. 39
[1] Газовый коллектор
[2] Горелка
[3] Газовая арматура
[4] Форсунка
14.1.5 Очистка теплообменника
1.Отсоедините кабель.
2.Разъедините резьбовые соединения.
3.Выньте теплообменник вперёд.
Рис. 40
▶ Промойте теплообменник водой с моющим средством и
установите его на место.
▶ Осторожно выпрямить согнувшиеся ламели на нагревательном
блоке.
14.1.6 Проверка расширительного бака (см. также стр. 15)
При ежегодной проверке расширительного бака необходимо:
▶ Сбросить давление в котле.
▶ При необходимости установить предварительное давление
расширительного бака в соответствии со статической высотой
отопительной системы.
6 720 806 640-22.2O
2.
1.
3.
6 720 806 640-11.2O
1
2
3
12
4
6 720 806 640-10.3O
3.
2. 2.
6 720 806 640-15.2O
1.
