Сведения о котле | 5
6 720 812 567 (2014/07)Gaz 6000 W

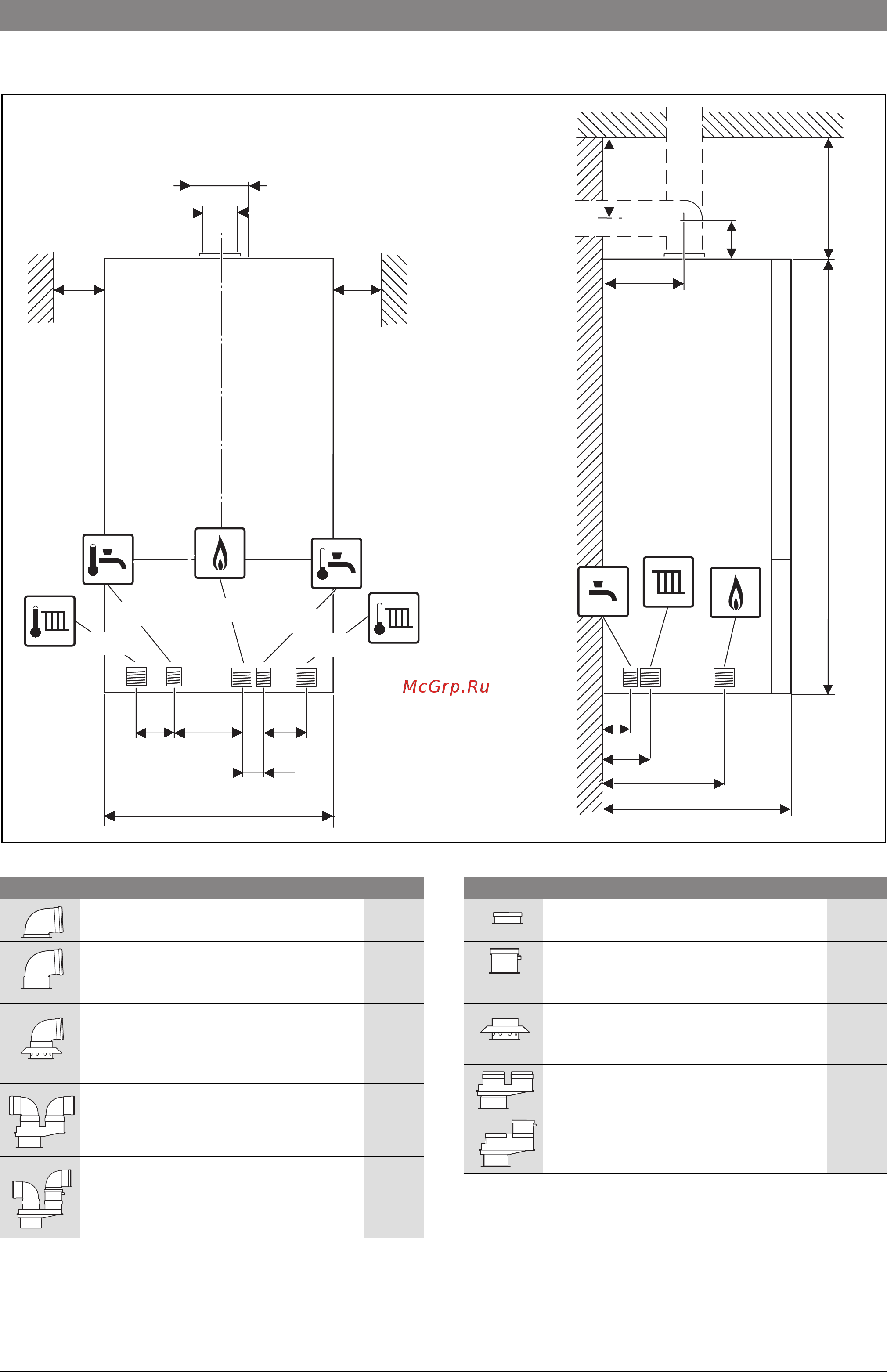

2.7 Размеры и минимальные расстояния
Рис. 3
400
≥ 100
700
300
200
150
≥ 100
≥ 100
B
6 720 806 640-02.1O
Ø100
Ø60
32
6565 102
R
1
/
2
60
30
R
3
/
4
R
1
/
2
R
3
/
4
R
3
/
4
A
Узел отвода дымовых газов A [мм]
Ø 60/100 мм
Колено Ø 60/100 мм
95
Ø 60/100 мм
Переходник Ø 60/100 мм,
колено 90 ° Ø 60/100 мм
185
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения,
колено 90 ° Ø 80 мм
198
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
колена 90 ° Ø 80 мм
180
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
вертикальный отвод конденсата Ø 80 мм,
колена 90 ° Ø 80 мм
265
Таб. 4 Расстояние А в зависимости от подсоединения к
горизонтальной трубе отвода дымовых газов
Узел отвода дымовых газов B [мм]
Ø 60/100 мм
Переходник Ø 60/100 мм
170
Ø 60/100 мм
Отвод конденсата, вертикальный
Ø 60/100 мм
220
Ø 80 мм
Переходник Ø 60/100 мм с подводом
воздуха для горения
200
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм
210
Ø 80/80 мм
Раздельное подключение труб Ø 80/80 мм,
вертикальный отвод конденсата Ø 80 мм
290
Таб. 5 Расстояние В в зависимости от подсоединения к
вертикальной трубе отвода дымовых газов
