De Dietrich Innovens PRO MCA 45 [12/60] Описание дисплея
![De Dietrich Innovens PRO MCA 45 [12/60] Описание дисплея](/views2/1071844/page12/bgc.png)
D
Клавиша доступа к настройкам специалиста
E
Клавиши, функция которых изменяется в зависимости
от индикации
F
Вращающаяся ручка регулировки :
4 Повернуть вращающуюся ручку для
пролистывания меню или для изменения
значения
4 Нажать на вращающуюся ручку для доступа к
выбранному меню или для подтверждения
изменения значения

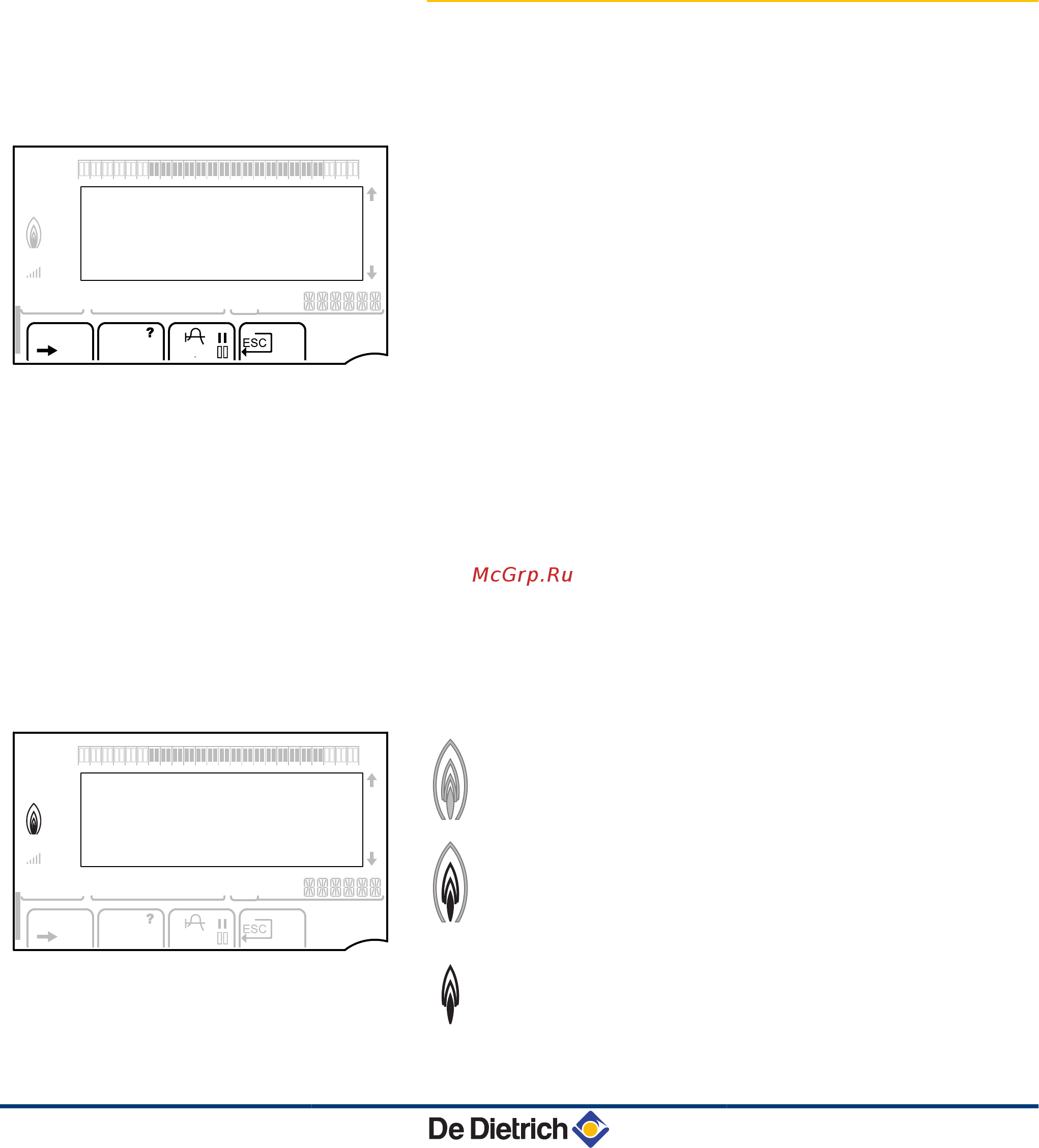

3.3.2. Описание дисплея
n
Функции клавиш
>
Доступ к различным меню
(
Позволяет пролистать меню
'
Позволяет пролистать параметры
?
Символ отображается, если доступна помощь
f
Отображение графика для выбранного параметра
STD
Сброс всех часовых программ
b
Выбор комфортного режима или выбор дней для
ввода программы
v
Выбор пониженного режима или отмена дней для
ввода программы
j
Возврат на предыдущий уровень
ESC
Возврат на предыдущий уровень без сохранения в
памяти выполненных изменений
t
Ручной сброс блокировки
n
Уровень мощности пламени
C002705-A
Мигает целый символ : Горелка запускается, но
пламени пока еще нет
C002704-A
Мигает часть символа : Мощность увеличивается
C002703-A
Неподвижный символ : Достигнута требуемая
мощность
bar
r
STD
(
'
t
0 2 4 6 8 10 12 14 16 18 22 2420
C002696-A
p
b
AUTO
x
c
r
j
L
g
m
bar
STD
t
0 2 4 6 8 10 12 14 16 18 22 2420
C002701-B
p
b
AUTO
x
c
r
j
M
g
m
3. Описание MCA 45 - 65 - 90 - 115
11
06/09/2010 - 300024766-001-A
