2.3 Поверка счетчика осуществляется в соответствии с методикой поверки ОЦСМ 045196-2018 МП «ГСИ.
Счетчики газа ультразвуковые СОНИК». Интервал между поверками 10 лет.
3. Описание и метод измерения
3.1 Принцип действия счетчиков основан на поочередном излучении и приеме двумя
электроакустическими преобразователями ультразвуковых сигналов и измерении времени их
распространения в измерительном участке счетчика по потоку газа и против него.
3.2 В счетчиках с температурной компенсацией в электронном блоке установлен датчик температуры.
Данные об измеренных значениях температуры передаются в программный модуль, который
обеспечивает приведение измеренного объема газа к нормальным условиям
по ГОСТ 2939-63 (20 ºС) по алгоритму:
8.4 Потребитель должен обратиться в организацию, обслуживающую газовое оборудование в
случаях: окончания интервала между поверками, отсутствия показаний отсчетного устройства,
для проведения ремонта, замены батареи

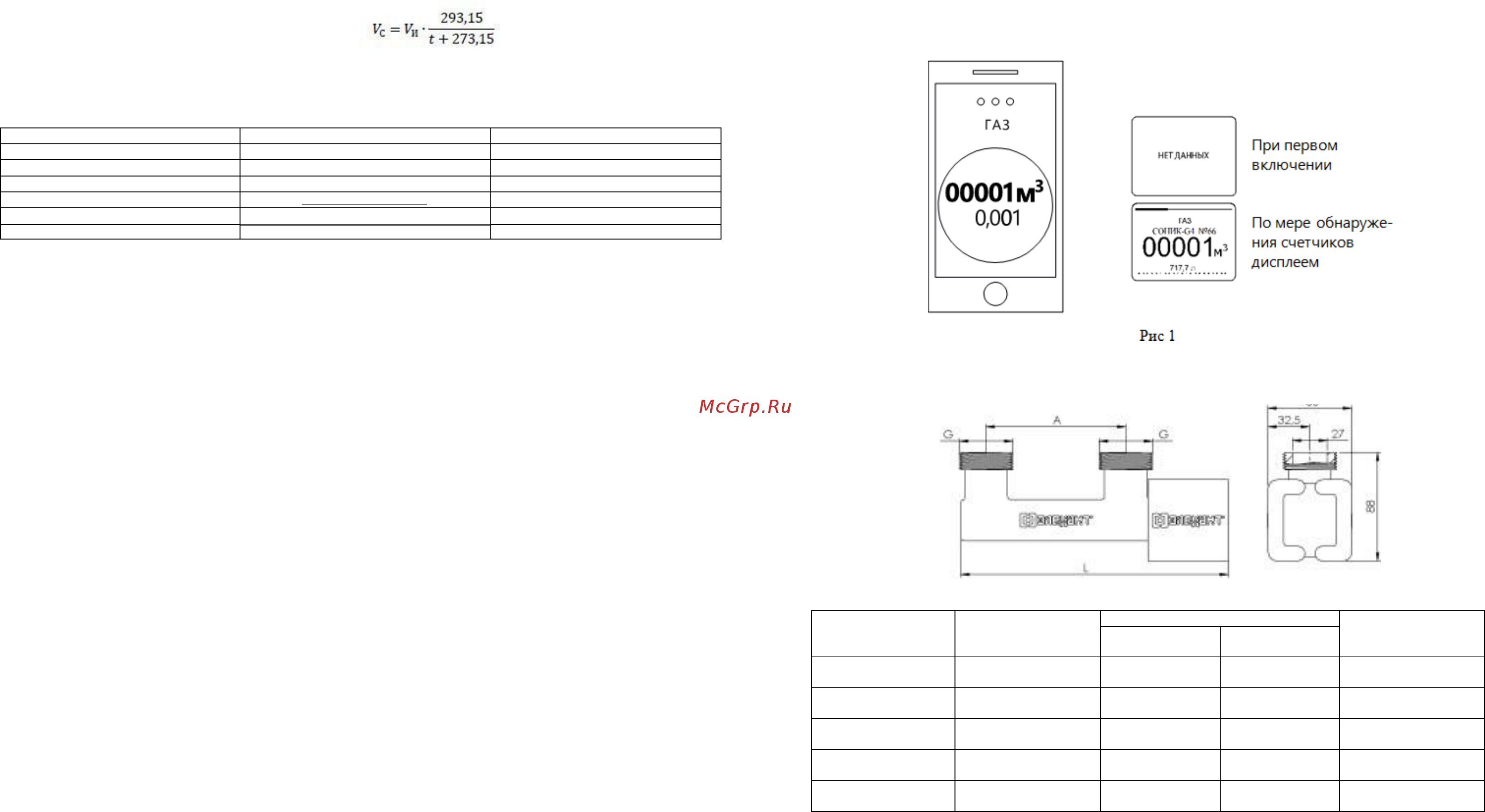

8.5 Счетчик не имеет устройства индикации показаний расхода. Для снятия показаний счетчика
необходимо воспользоваться внешним Выносным дисплеем или Смартфоном с установленной
программой «Счетчики Элехант». При этом никаких дополнительных манипуляций со
счетчиком производить не требуется. Подробная инструкция распространяется с Выносным
дисплеем. Отображение показаний счетчика на смартфоне и выносном дисплее указаны на
рисунке 1.
где V
и
– величина накопленного объема, прошедшего через счетчик, м
3
;
t –
температура
газа, измеренная встроенным датчиком температуры, °С.
4. Комплектность
Наименование
Обозначение
Количество
Счетчик
-
1 шт.
Выносной индикатор
-
1 шт.*
Упаковка индивидуальная
-
1 шт.
Паспорт
ЭЛХТ.407252.001
ПС
1 экз.
Методика поверки
ОЦСМ 045196 2018
МП
по отдельному договору
* –
поставляется в соответствии с заказом
5. Ресурсы, сроки службы, хранения и гарантия изготовления
5.1 Средняя наработка на отказ счетчика не менее 120 000 ч.
5.2 Средний срок службы счетчика не менее 12 лет.
5.3 Срок хранения 12 месяцев со дня изготовления.
5.4 Предприятие-изготовитель гарантирует соответствие качества счетчика требованиям технических
условий ЭЛХТ.407252.001 ТУ при соблюдении потребителем условий хранения, транспортирования,
монтажа и эксплуатации.
5.5 Гарантийный срок эксплуатации 6 лет со дня продажи.
5.6 Характер неисправности счетчика в течение гарантийного срока необходимо подтвердить актом,
заверенным руководителем предприятия, осуществляющим монтаж или эксплуатацию счетчика.
5.7 Гарантии изготовителя снимаются, если счетчик вышел из строя по вине монтажной организации или
потребителя из-за несоблюдения указаний, приведенных в разделах
8 настоящего паспорта, а также, при наличии механических повреждений счетчика, нарушенного
клейма поверителя, отсутствия в паспорте отметки о вводе в эксплуатацию.
5.8 Организация, которая установила счетчик на газопровод, должна предоставить пользователю
достоверные сведения о реквизитах (адреса, телефоны) организаций, которые могут осуществлять
гарантийный и послегарантийный ремонты счетчика.
5.9 Адрес ООО «Элехант»: 644005, г. Омск, ул. Толстого, 43.
Тел. (3812) 35-36-10; web: www.elehant.ru; e-mail: info@elehant.ru.
6. Консервация
6.1 Счетчик газа ультразвуковой СОНИК, консервации, расконсервации и переконсервации не подлежит
7. Сведения об утилизации
7.1 Счетчик и его составные части не представляют опасности для жизни и здоровья людей и
окружающей среды, во время эксплуатации хранения и по истечении срока службы.
7.2 Счетчик утилизируется по усмотрению потребителя.
8. Особые замечания по эксплуатации
8.1 Монтаж и ввод в эксплуатацию счетчика должна осуществлять организация, имеющая право на
проведение монтажных работ в соответствии с нормативными документами, в противном случае
гарантийные обязательства предприятия-изготовителя не сохраняются.
8.2 Все работы по монтажу и демонтажу счетчика должны выполнятся при отсутствии давления газа в
8.6 ВНИМАНИЕ! Величина момента затяжки резьбовых соединений счетчика и газопровода не
должно превышать 50 Нм.
8.3
газопроводе. Запорная арматура должна находиться перед счетчиком.
Габаритно
-
присоединительные размеры указаны на рисунке 2.
Рис 2
Тип
Присоединительная
резьба,
G
Габаритные размеры
Масса, кг
СОНИК-G1,6
СОНИК-G1,6 ТК
½; ¾; 1; 1¼
0,45; 0,61
СОНИК-G2,5
СОНИК-G2,5 ТК
½; ¾; 1; 1¼
0,45; 0,61; 0,66;
0,79; 0,92
СОНИК-G4
СОНИК-G4 ТК
¾; 1; 1¼
0,45; 0,61; 0,66;
0,79; 0,92
СОНИК-G6,
СОНИК-G6 ТК
1; 1¼
0,45; 0,61; 0,66;
0,79; 0,92
СОНИК-G10,
СОНИК-G10 ТК
1½; 1¾
0,66; 0,79; 0,92
