7.5.3.2 Монтаж сальниковой набивки
l
d
i
d
a

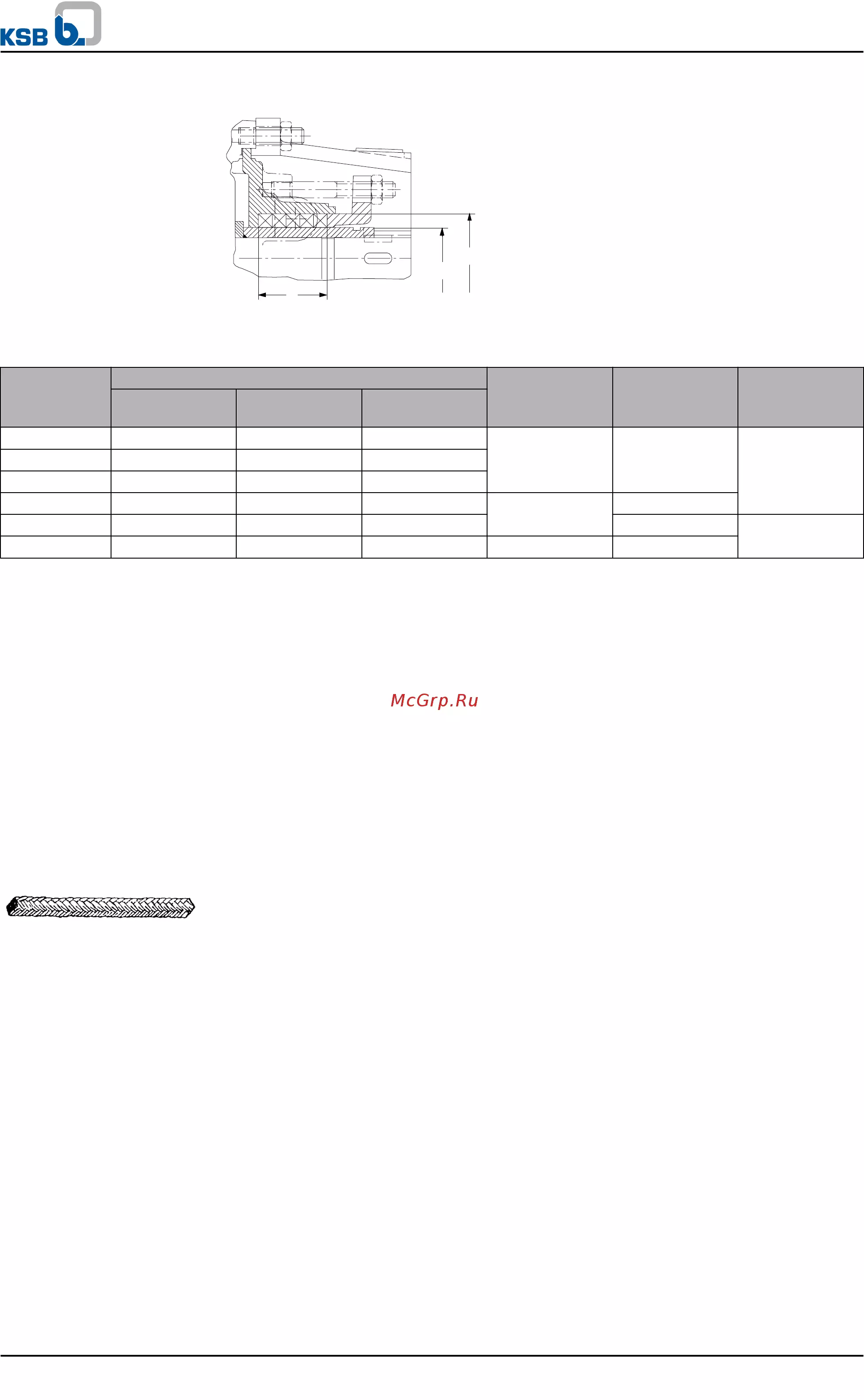

Рисунок 43: Набивочная камера сальника
Таблица 26: Размеры сальниковой набивки
Типоразмер Набивочная камера сальника Сечение
набивки
Длина
шнура набивки
Количество
набивочных
колец
Ø d
i
Ø d
a
l
32 45 65 50 □ 10 ≈ 181 5
50 45 65 50
65 45 65 50
100 56 80 60 □ 12,5 ≈ 223
125 66 90 72 ≈ 254 6
150 78 110 96 □ 16 ≈ 306
Если абсолютное давление на входе у всасывающего патрубка ниже 1 бар,
сальниковая набивка должна быть оснащена блокировочным кольцом.
Соответствующая затворная жидкость должна быть чистой.
Необходимые характеристики:
▪
Объем 1 л/мин
▪ Запорное давление должно быть на 0,5 бар больше давления в уплотнительной
камере.
▪ Давление при закрытой задвижке в любом случае должно соответствовать не
менее чем 0,1 бар относительного давления.
Разрезанное набивочное кольцо
Для графитовой сальниковой набивки см. дополнительное руководство по
эксплуатации.
✓ Выполнены и соблюдены шаги и указания с (⇨ Глава 7.5.1 Страница 67) по (⇨
Глава 7.5.2 Страница 68) .
✓
Установленная подшипниковая опора и детали находятся на чистой и ровной
площадке для монтажа.
✓ Все снятые детали очищены и проверены на износ.
✓ Поврежденные или изношенные детали заменены оригинальными запчастями.
✓ Уплотнительные поверхности очищены.
1. Очистить набивочную камеру.
2. Вставить кольцевое уплотнение круглого сечения 412.4.
3. Установить на вал защитную втулку вала 524.
4. Установить призматические шпонки 940.2.
5. Надеть уплотнительную камеру 441.1.
6. Установить гайку 920.1 и корпус подшипника 350.1 с соответствующим
уплотнением, распорную втулку 525.1 и кольцо круглого сечения 412.10.
7. Опрессованные кольца надеваются на защитную втулку вала 524 и вставляются
на место с помощью нажимной втулки сальника 452.
Каждое последующее кольцо должно устанавливаться таким образом, чтобы
разрез был смещен примерно на 90° относительно разреза предыдущего кольца
Рисунок 44: разрезанное
набивочное кольцо
7 Техобслуживание/уход
Multitec / Multitec-RO
73 из 100
