Autonics PRDAT18-7DO Инструкция по эксплуатации онлайн

Autonics PRDAT18-7DO Инструкция по эксплуатации онлайн

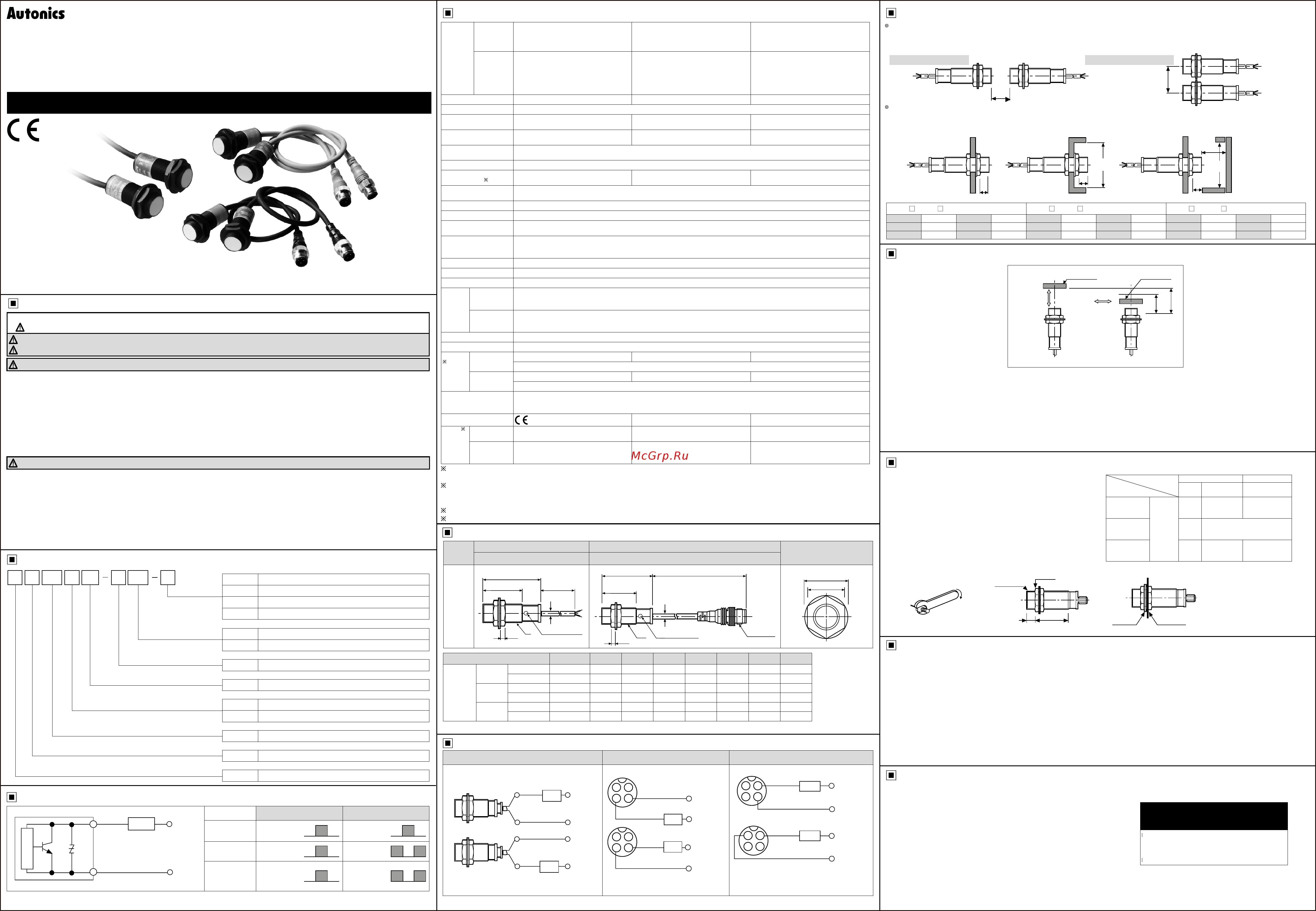

I
V
IV
DO
DC
T
WT
DA
R
P
PRDA T12-4D PRDA T18-7D PRDA T30-15D
A 24 ød 12 A 42 ød 18 A 90 ød 30
B 24 m 12 B 36 m 21 B 60 m 45
ℓ 0 n 18 ℓ 0 n 27 ℓ 0 n 45
ℓ
ℓ
ℓ
n
m
ø
d
R
DA
7TP
DO18
V
A
B
(a)
(b)
Sn
{
Sa
PRDAT(M12, M18, M30) PRDAWT(M12, M18, M30)
B
C J
D
F
A
B
C
J
D
A
M12×1
F
H
G
+V
0V
A B C D F G H J
M12
PRDAT M12×1 43 32 4 4 17 21 2,000
PRDAWT M12×1 43 32 4 4 17 21 300
M18
PRDAT M18×1 47.5 29.5 4 5 24 29 2,000
PRDAWT M18×1 47.5 29.5 4 5 24 29 300
M30
PRDAT M30×1.5 58.5 38.5 5 5 35 42 2,000
PRDAWT M30×1.5 58.5 38.5 5 5 35 42 300
※
+V
+V
0V
0V
2 1
4
3
2 1
4
3
+V
+V
0V
0V
※
+V
2 1
4
3
2 1
4
3
※
DRW171494AA
※
※
※
※
http://www.autonics.com
HEADQUARTERS:
18, Bansong-ro 513beon-gil, Haeundae-gu, Busan,
South Korea, 48002
TEL: 82-51-519-3232
E-mail: sales@autonics.com
DRW171494AA
Strength
Model
Front Rear
Size Torque Torque
PRDAT12
PRDAWT12
Series
Flush
13mm 6.3N·m 11.76N·m
PRDAT18
PRDAWT18
Series
-
14.7N·m
PRDAT30
PRDAWT30
Series
26mm 49N·m 78.4N·m
Без обозначения
Стандартный кабель
Стандартный кабель (стандартная модель МЭК)
Маслостойкий кабель
Маслостойкий кабель (стандартная модель МЭК)
Нормально открытый (Н.О.)
Нормально закрытый (Н.З.)
Число Стандартное рабочее расстояние (ед. изм.: мм)
Число Диаметр головки (единицы измерения: мм)
2-проводная цепь пост. тока
2-проводная цепь пост. Тока с разъемом
C увеличенным расстоянием срабатывания, с защитой от брызг металла
Цилиндрическая
Индуктивный датчик приближения
Индуктивные датчики приближения с увеличенным расстоянием срабатывания
(для сварочного оборудования)
СЕРИИ PRDAT/PRDAWT
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим за выбор продукции Autonics.
Перед началом эксплуатации устройства изучите указания по технике безопасности
Указания по технике безопасности
Информация для оформления заказа
Схема выходной цепи и нагрузки
Для обеспечения надежной и безопасной эксплуатации данного устройства неукоснительно выполняйте указания по технике безопасности.
Этот знак указывает на особые обстоятельства, при которых может возникнуть опасность.
Предупреждение Несоблюдение данных указаний может привести к несчастному случаю, в том числе со смертельным исходом.
Осторожно Несоблюдение данных указаний может привести к несчастному случаю или повреждению изделия.
Предупреждение
Осторожно
1. При использовании данного устройства в составе механизмов, при эксплуатации которых существует опасность возникновения
несчастных случаев или значительного повреждения оборудования, следует использовать отказоустойчивые устройства
защиты. (к такому оборудованию относятся, например, атомные электростанции, медицинское оборудование, морские суда,
наземные транспортные средства, железнодорожный транспорт, воздушные суда, устройства внутреннего сгорания, устройства
безопасности, предохранительное/противоаварийное оборудование и т.п.).
Невыполнение данного указания может привести к травмам, пожару или материальному ущербу.
2. Запрещается разбирать или модифицировать устройство. В противном случае существует опасность возгорания.
3. Перед подключением электрических цепей, ремонтом или проверкой устройство следует отключить от электрической сети.
В противном случае существует опасность возгорания.
4. Подключение устройства следует выполнять согласно паспортной схеме. В противном случае существует опасность возгорания.
1. При эксплуатации изделия следует соблюдать номинальные параметры, указанные в техническом паспорте изделия.
В противном случае существует опасность возгорания или повреждения изделия.
2. Для очистки устройства следует использовать сухую ветошь; запрещается использовать воду или органические растворители.
В противном случае существует опасность возгорания.
3. Запрещается использовать устройство в средах, содержащих воспламеняемые, взрывоопасные или коррозионно-активные газы,
соли, а также во влажных средах и в местах с прямым воздействием солнечного излучения, тепла, вибрации и ударных нагрузок.
В противном случае существует опасность возгорания или взрыва.
4. Запрещается подключать устройство непосредственно к источнику питания без нагрузки.
В противном случае существует опасность возгорания или повреждения изделия.
Исполнение
с кабелем
Тип выходного сигнала
Рабочее расстояние
Размер
Подключение
Особенности
Форма
Позиция
Взаимные помехи
При установке нескольких датчиков приближения близко друг к другу сбои в работе датчика могут быть обусловлены взаимными помехами.
Поэтому обеспечьте необходимое минимальное расстояние между соседними датчиками, в соответствии с данными, приведенными в
нижеприведенной таблице.
Главная цепь
Коричневый
Синий
Нагрузка
+В
0 В
Нормально разомкнут Нормально замкнут
Объект
обнаружения
Есть Нет Есть Нет
Нагрузка
Обнаружение
Возврат
Обнаружение
Возврат
Индикатор
срабатывания
(красный
светодиод)
ВКЛЮЧЕНИЕ
ВЫКЛЮЧЕНИЕ
ВКЛЮЧЕНИЕ
ВЫКЛЮЧЕНИЕ
Указанные выше технические характеристики могут изменяться, а отдельные модели могут сниматься с производства без предварительного уведомления.
Обязательно соблюдайте предостережения, изложенные в инструкции по эксплуатации и технических описаниях (каталог, домашняя страница).
Технические характеристики Взаимные помехи и воздействие находящихся рядом металлических объектов
Рабочий зазор
1: Указана средняя частота отклика. При измерении используется стандартный объект обнаружения, устанавливаемая ширина равна удвоенной
ширине стандартного объекта обнаружения, что эквивалентно 1/2 рабочего расстояния.
2: Усилие растяжения кабеля Ø 4 мм не должно превышать 30 Н, а кабеля Ø 5 мм не должно превышать 50 Н. В противном случае, существует
опасность обрыва проводов кабеля и возгорания. Площадь сечения проводников удлинительного кабеля (если такой кабель используется)
должна составлять не менее AWG22 (0,32 кв. мм) при длине кабеля не более 200 м.
3: Вес устройства с упаковкой и вес устройства без упаковки (в скобках).
Условия окружающей среды указываются для условий без замерзания или конденсации.
Размер
Подключение
Модель Исполнение
с кабелем
PRDAT12-4DO
PRDAT12-4DC
PRDAT12-4DO-V
PRDAT12-4DC-V
PRDAT18-7DO
PRDAT18-7DC
PRDAT18-7 DO-V
PRDAT18-7DC-V
PRDAT30-15DO
PRDAT30-15DC
PRDAT30-15DO-V
PRDAT30-15DC-V
Исполнение
с разъемом
на кабеле
PRDAWT12-4DO
PRDAWT12-4DC
PRDAWT12-4DO-I
PRDAWT12-4DC-I
PRDAWT18-7DO
PRDAWT18-7DC
PRDAWT18-7DO-I
PRDAWT18-7DC-I
PRDAWT18-7DO-IV
PRDAWT18-7DC-IV
PRDAWT30-15DO
PRDAWT30-15DC
PRDAWT30-15DO-I
PRDAWT30-15DC-I
PRDAWT30-15DO-IV
PRDAWT30-15DC-IV
Рабочее расстояние 4 мм 7 мм 15 мм
Гистерезис Макс. 10% от расстояния срабатывания
Стандартный объект
срабатывания
12×12×1 мм (металл) 20×20×1 мм (металл) 45×45×1 мм (металл)
Устанавливаемое
расстояние
От 0 до 2,8 мм От 0 до 4,9 мм От 0 до 10,5 мм
Источник питания
(рабочее напряжение)
12–24 В= (10–30 В=)
Ток утечки макс. 0,6 мА
Частота
срабатывания
1
450 Гц 250 Гц 100 Гц
Остаточное
напряжение
макс. 3,5 В
Влияние температуры Не более ±10% для расстояния срабатывания при температуре +20 °С
Управляющий выход От 2 до 100 мА
Сопротивление
изоляции
Не менее 50 MОм (при измерении мегомметром с напряжением 500 В=)
Прочность
электрической
изоляции
1500 В~ 50/60 Гц в течение 1 минуты
Виброустойчивость Амплитуда 1 мм при частоте от 10 до 55 Гц по каждой из осей X, Y, Z в течение 2 часов
Ударная нагрузка 500 м/с2 (прибл. 50 G) по каждой из осей X, Y, Z 3 раза
Индикатор Индикатор срабатывания (красный светодиод)
Условия
окружа
-
ющей
среды
Температура
окружающей
среды
от -25 до 70 °C, температура хранения: От -30 до 80°C
Влажность
окружающей
среды
От 35 до 95% (отн.), влажность в условиях хранения: от 35 до 95% отн. вл.
Цепь защиты Защита от импульсных перенапряжений, защита цепи от перегрузки
Степень IP67 (стандарт МЭК)
Кабель
2
Исполнение с
кабелем
Ø4 мм, 2 жилы, 2 м Ø5 мм, 2 жилы, 2 м Ø5 мм, 2 жилы, 2 м
(AWG22, диаметр проволоки: 0,08 мм, кол-во жил: 60, диаметр наружного слоя изоляции: Ø1,25 мм
Кабель
С разъемом
Ø4 мм, 2 жилы, 300 мм, разъем M12 Ø5 мм, 2 жилы, 300 мм, разъем M12 Ø5 мм, 2 жилы, 300 мм, разъем M12
(AWG22, диаметр проволоки: 0,08 мм, кол-во жил: 60, диаметр наружного слоя изоляции: Ø1,25 мм
Материалы Корпус/гайка: Латунь с тефлоновым покрытием, шайба: металл с тефлоновым покрытием. Поверхность
чувствительного элемента: тефлон стандартный кабель (черный): поливинилхлорид (ПВХ), маслостойкий кабель
(серый): маслостойкий поливинилхлорид (ПВХ)
Сертификаты
Масса
3
Исполнение
с кабелем
Прибл. 84 г (прибл. 72 г) Прибл. 134 г (прибл. 122 г) Прибл. 221 г (прибл. 184 г)
Исполнение
с разъемом
на кабеле
Прибл. 54 г (прибл. 42 г) Прибл. 77 г (прибл. 65 г) Прибл. 155 г (прибл. 143 г)
Типо-
размер
Исполнение с кабелем Исполнение с разъемом на кабеле
Гайка и шайба
Запод
-
лицо
Индикатор рабочего
режима (красный)
Индикатор рабочего
режима (красный)
(единицы: мм)
Типоразмер
2-проводная цепь пост. тока, стандартная Разъем Разъем для стандартной модели МЭК
Запод
-
лицо
Коричневый
Коричневый
Коричневый
Коричневый
Коричневый
Коричневый
Синий
Синий
Синий
Синий
Синий
Синий
Нагрузка
Нагрузка
Нагрузка
Нагрузка
Нагрузка
Нагрузка
+В
+В
+В
+В
+В
+В
0 В
0 В
0 В
0 В
0 В
0 В
клеммы и не используются.
(а) Модель с нормально открытым контактом (НО)
(b) Модель с нормально закрытым контактом (НЗ)
контакты и в модели с НО-контактом и контакты и
в модели с НЗ-контактом не используются.
Нагрузку можно подключать к любому полюсу.
■ Фотоэлектрические датчики
■ Оптоволоконные датчики
■ Дверные датчики
■ Датчики дверного проема
■ Барьерные датчики
■ Датчики приближения
■ Датчики давления
■ Энкодеры
■ Соединители/разъемы
■ Импульсные источники питания
■ Кнопки, переключатели/ световая
аппаратура/ зуммеры
■ Клеммные блоки ввода/вывода и
кабели
■ Шаговые двигатели/ драйверы/
контроллеры движения
■ Графические/логические панели
Встречное расположение Параллельное расположение
Воздействие находящихся рядом металлических объектов
Если датчики монтируются на металлической панели, необходимо защитить датчики от сбоев в работе, вызываемых находящимися рядом
металлическими объектами, за исключением объекта. Если датчики монтируются на металлической панели, необходимо защитить датчики
от сбоев в работе, вызываемых находящимися рядом металлическими объектами, за исключением объекта.
(единицы: мм)
Направление
движения
Направление
движения
Объект
обнаружения
Объект
обнаружения
Sn Расстояние срабатывания
Sa: Устанавливаемое
расстояние
(70% от Sn)
• Расстояние срабатывания может изменяться в зависимости от формы, размера и материала объекта. Поэтому проверьте рабочее
расстояние, например (a), затем перемещайте объект в пределах устанавливаемого расстояния (Sa).
• Рабочий зазор (Sa) = Расстояние срабатывания (Sn)× 70%
Например, PRDAT18-7DO
Устанавливаемое расстояние (Sa) = 7 мм х 0,7 = 4,9 мм
Монтаж и момент затяжки
Меры предосторожности во время эксплуатации
Для крепления датчика используйте шайбу, входящую в комплект
(рис. 1).
При установке данного изделия момент затяжки гайки зависит от
расстояния до передней части.
Передняя часть изделия - это расстояние от головки до размера,
указанного в таблице ниже, а задняя часть - от конца гайки до конца
изделия. [рис. 2] Если гайка установлена в передней части изделия,
прилагайте момент затяжки, предназначенный для передней части.
Допустимый момент затяжки для установки шайбы [рис. 1] показан в
[таблице 1].
[Рис. 1] [Рис. 2] [Рис. 3]
Головка
Шайба Монтажный кронштейн
Конец гайки
Передняя часть Задняя часть
[Таблица 1]
Усилие
Модель
Передняя часть Задняя часть
Размер
Момент
затяжки
Момент затяжки
Серии
PRDAT12
PRDAWT12
Запод-
лицо
13 мм 6.3 Нм 11,76Н·м
Серии
PRDAT18
PRDAWT18
- 14,7 Н·м
Серии
PRDAT30
PRDAWT30
26 мм 49 Нм 78,4 Нм
1. Следуйте указаниям, приведенным в разделе «Меры предосторожности во время эксплуатации». Несоблюдение данных правил может привести к возникновению
непредвиденных аварий и несчастных случаев.
2. В качестве источника питания следует использовать изолированный источник 24 В= с ограничением напряжения/тока или источник питания класса 2 SELV
(изолированный источник сверхнизкого напряжения).
3. Изделие готово к работе через 0,8 секунды после включения питания.
4. Во избежание импульсных перенапряжений и индуктивных помех длина кабелей должна быть минимально возможной, при этом кабели должны располагаться на
достаточном расстоянии от высоковольтных линий и линий питания. Датчики должны располагаться на достаточном расстоянии от оборудования, генерирующего мощные
магнитные поля или высокочастотные помехи (приемо-передатчики и т. п.).
При установке данного устройства вблизи источников значительных перенапряжений (двигатели, сварочные аппараты) следует использовать диод или варистор для
устранения перенапряжений.
5. При контакте поверхности устройства с твердыми объектами покрытие из ПТФЭ подвергается износу.
6. Ниже приводятся допустимые условия эксплуатации данного устройства.
Внутри помещений (в условиях окружающей среды, указанных в разделе технических характеристик)
Высота над уровнем моря макс. 2000 м
Степень загрязнения: 2
Категория установки: II
Основные продукты
■ Полевые сетевые устройства
■ Лазерные маркирующие системы
(волокно, CO2, Nd:yag)
■ Лазерные сварочные/ режущие
системы
■ Температурные контроллеры
■ Измерительные преобразователи
температуры/влажности
■ Твердотельные реле/регуляторы
мощности
■ Счетчики
■ Таймеры
■ Панельные измерительные приборы
■ Тахометры/счетчики импульсов
(частотомеры)
■ Устройства отображения
■ Контроллеры датчиков
Адрес: Россия, 121351, Москва, ул. Коцюбинского, д. 4, офис 289
Тел./факс: +7 (495) 660-10-88, e-mail: russia@autonics.com
Бесплатный телефон службы поддержки: 8 800 700 27 41
Предложения по улучшению и развитию продукции направляйте
по адресу: russia@autonics.com
OOO «Автоникс РУС

Содержание

Похожие устройства

Скачать
