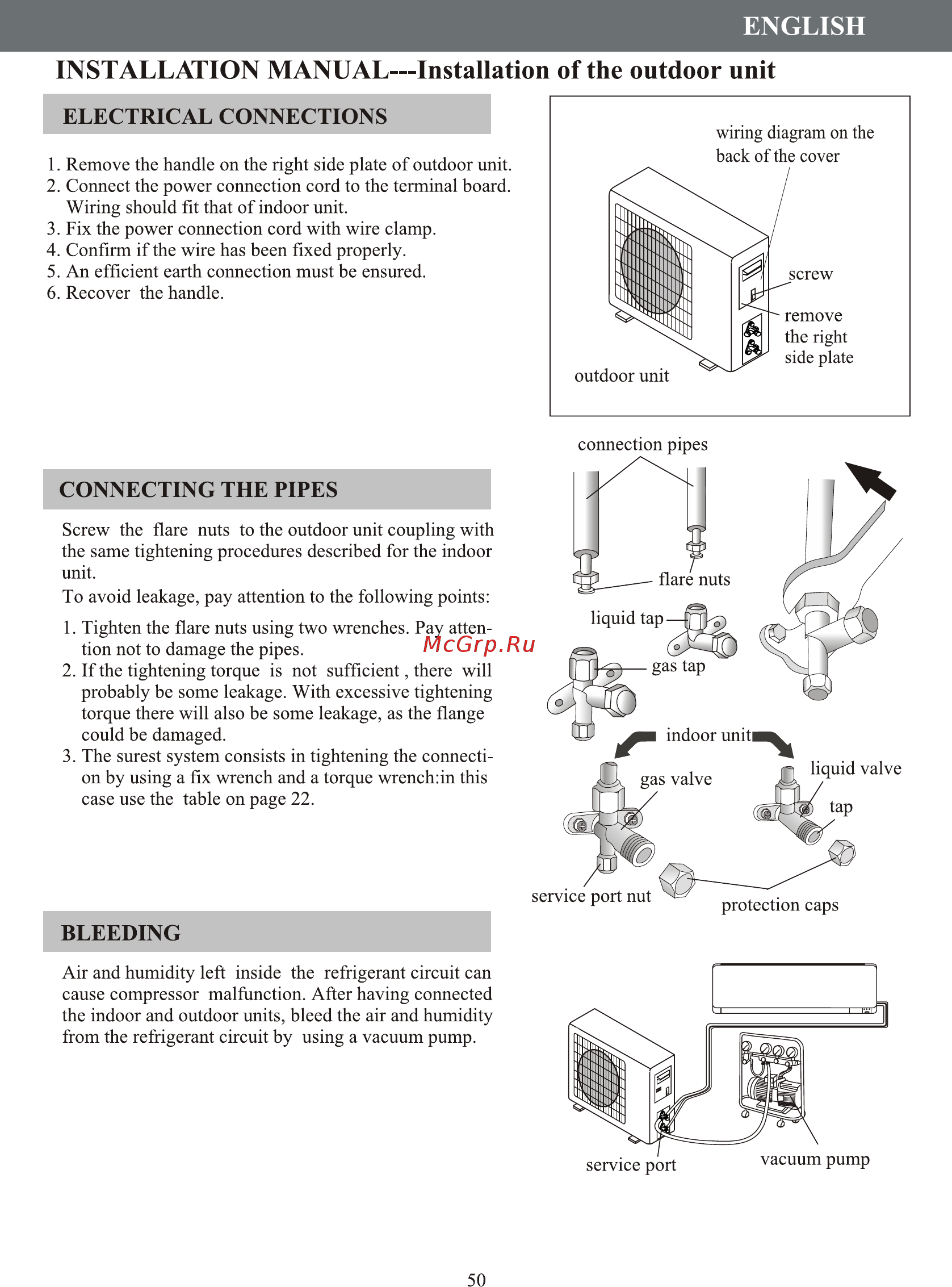

ENGLISH INSTALLATION MANUAL Installation of the outdoor unit ELECTRICAL CONNECTIONS 1 Remove the handle on the right side plate of outdoor unit 2 Connect the power connection cord to the terminal board Wiring should fit that of indoor unit 3 Fix the power connection cord with wire clamp 4 Confirm if the wire has been fixed properly 5 An efficient earth connection must be ensured 6 Recover the handle connection pipes CONNECTING THE PIPES Screw the flare nuts to the outdoor unit coupling with the same tightening procedures described for the indoor unit To avoid leakage pay attention to the following points 1 Tighten the flare nuts using two wrenches Pay atten tion not to damage the pipes 2 If the tightening torque is not sufficient there will probably be some leakage With excessive tightening torque there will also be some leakage as the flange could be damaged 3 The surest system consists in tightening the connecti on by using a fix wrench and a torque wrench in this case use the table on page 22 BLEEDING Air and humidity left inside the refrigerant circuit can cause compressor malfunction After having connected the indoor and outdoor units bleed the air and humidity from the refrigerant circuit by using a vacuum pump 50
