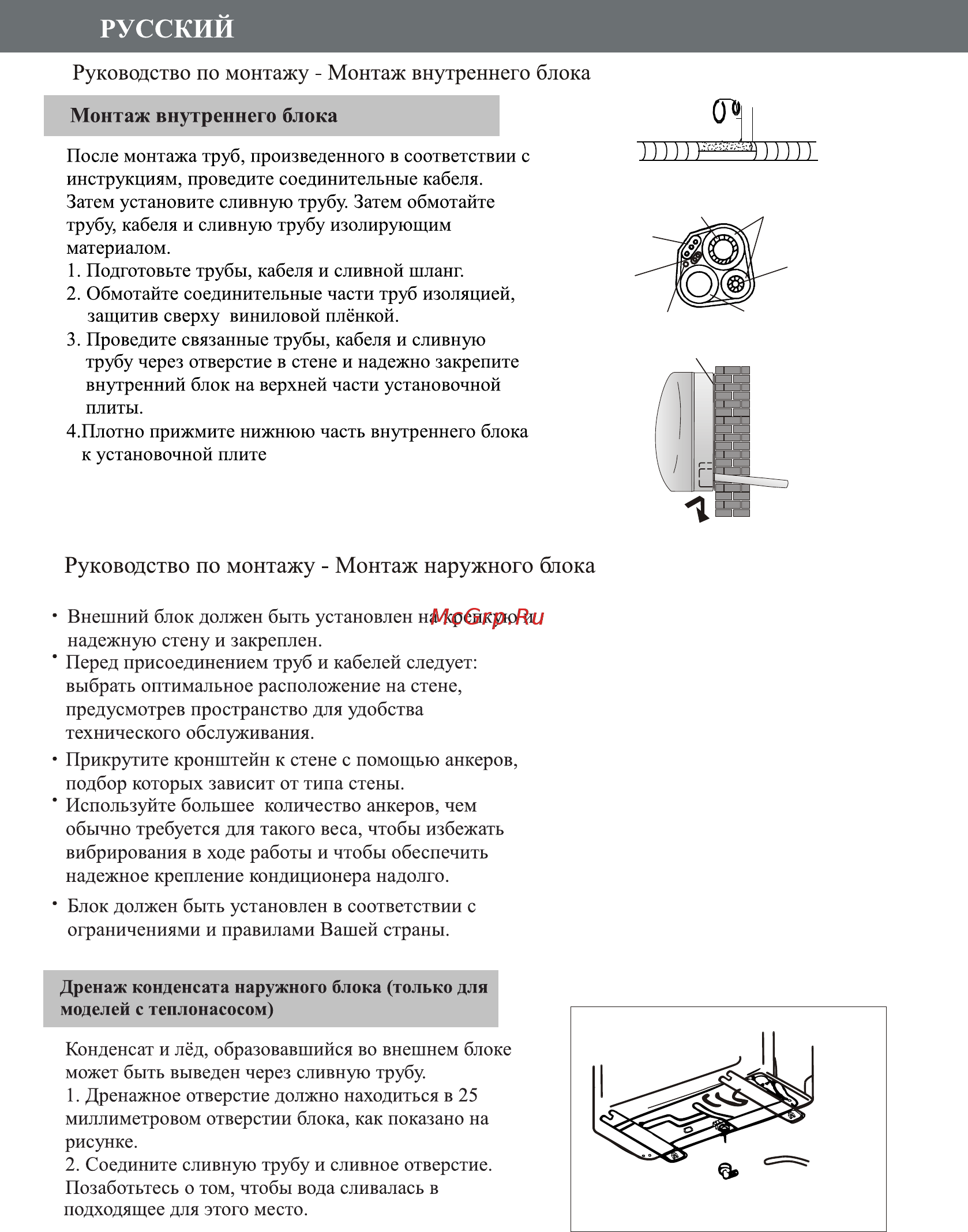

РУССКИЙ Руководство по монтажу Монтаж внутреннего блока 1 Монтаж внутреннего блока лшяш Завернуть виниловной лентой После монтажа труб произведенного в соответствии с инструкциям проведите соединительные кабеля Затем установите сливную трубу Затем обмотайте трубу кабеля и сливную трубу изолирующим материалом 1 Подготовьте трубы кабеля и сливной шланг 2 Обмотайте соединительные части труб изоляцией защитив сверху виниловой плёнкой 3 Проведите связанные трубы кабеля и сливную трубу через отверстие в стене и надежно закрепите внутренний блок на верхней части установочной плиты 4 Плотно прижмите нижнюю часть внутреннего блока к установочной плите Провод хладагента ТСШЮ ГЮЛ руЮЩ1 Й Сое ди пите льпый кабель Сое ди та 1штслы1 ы й кабель I для нагревающего насоса нагревающего юс монтажная плита Руководство по монтажу Монтаж наружного блока Внешний блок должен быть установлен на крепкую и надежную стену и закреплен Перед присоединением труб и кабелей следует выбрать оптимальное расположение на стене предусмотрев пространство для удобства технического обслуживания Прикрутите кронштейн к стене с помощью анкеров подбор которых зависит от типа стены Используйте большее количество анкеров чем обычно требуется для такого веса чтобы избежать вибрирования в ходе работы и чтобы обеспечить надежное крепление кондиционера надолго Блок должен быть установлен в соответствии с ограничениями и правилами Вашей страны Дренаж конденсата наружного блока только для моделей с теплонасосом Конденсат и лёд образовавшийся во внешнем блоке может быть выведен через сливную трубу 1 Дренажное отверстие должно находиться в 25 миллиметровом отверстии блока как показано на рисунке 2 Соедините сливную трубу и сливное отверстие Позаботьтесь о том чтобы вода сливалась в подходящее для этого место 21 Провод хладагента да
