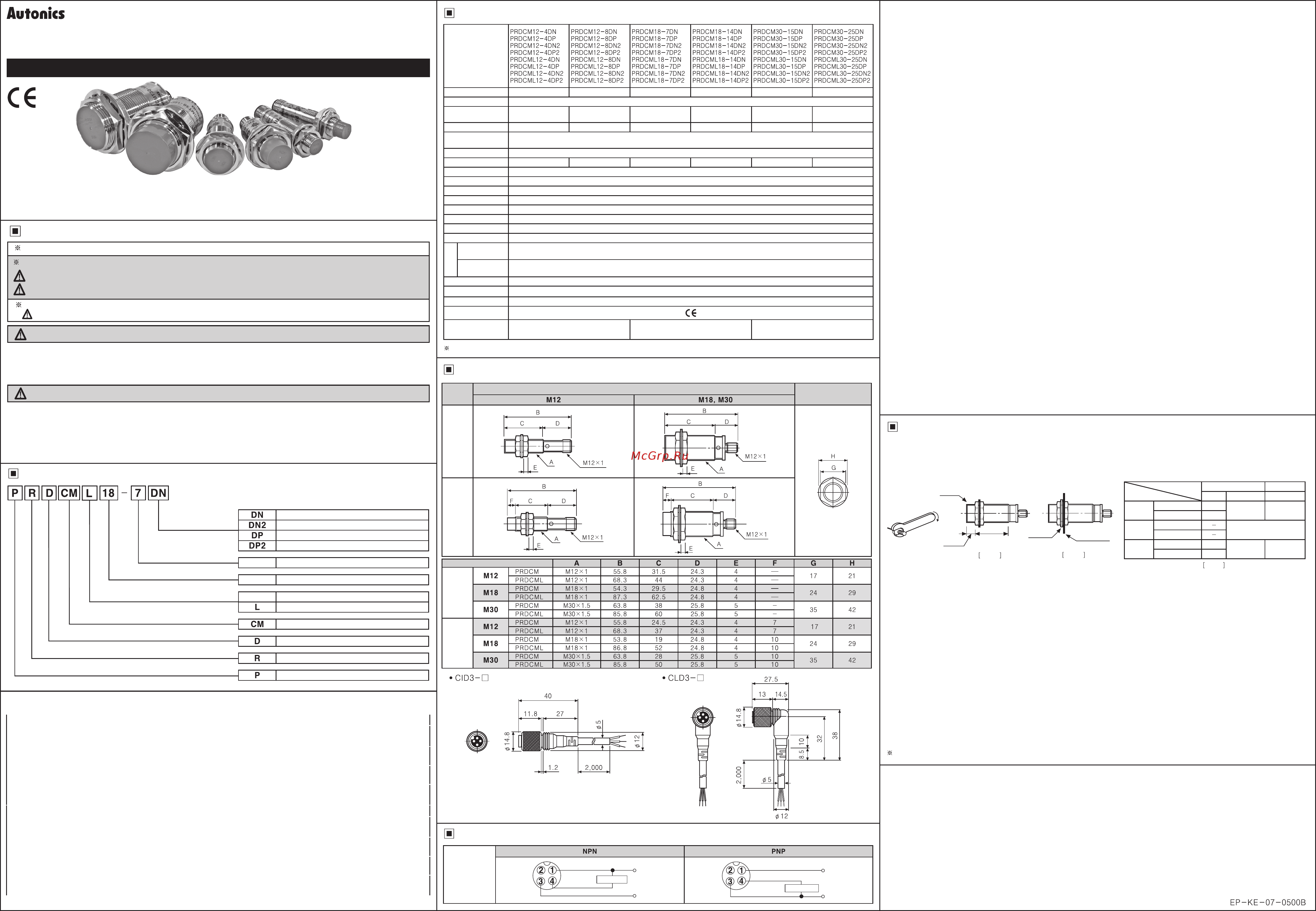

ИНДУКТИВНЫЕ ДАТЧИКИ ПРИБЛИЖЕНИЯ
Р У К О В О Д С Т В О
3-ПРОВОДНЫЕ ЦИЛИНДРИЧЕСКИЕ ДАТЧИКИ ПОСТОЯННОГО ТОКА
С УВЕЛИЧЕННЫМ РАДИУСОМ ДЕЙСТВИЯ
Благодарим вас за то, что выбрали продукцию Autonics.
В целях безопасности рекомендуется прочитать
данное руководство, прежде чем приступать к работе с изделием.
Прежде чем приступить к работе с изделием, необходимо внимательно прочитать приведенные ниже указания по безопасности.
Модель
Расстоян. срабатыван.
Гистерезис
Стандартный объект
измерения
Источник питания
(рабочее напряжение)
Необходимо соблюдать приведенные ниже указания по безопасности.
Ниже приведены пояснения по условным обозначениям, используемым в руководстве по эксплуатации.
Осторожно! При определенных условиях существует опасность получения травмы.
Несоблюдение этого требования может стать причиной порчи имущества, пожара или травмы персонала.
1. В случае применения устройства в составе оборудования, требующего контроля безопасности (системы управления
в атомной энергетике, медицинское оборудование, системы сгорания в автомобильном, железнодорожном и воздушном
транспорте, развлекательные аттракционы, системы обеспечения безопасности и т.п.) необходимо использовать
отказоустойчивые конфигурации или связаться с нами для получения консультации.
1. Запрещается использовать изделие при налич. горючих или взрывоопасных газов, химич.-актив. в-в, щелочей, кислот.
Это может стать причиной пожара или взрыва.
2. Не подвергайте изделие воздействию ударных нагрузок.
Несоблюдение этого требования может привести к повреждению изделия.
3. Не подключайте к источнику переменного тока; учитывайте номинальные характеристики прибора, указанные на
паспортной табличке.
Несоблюдение этого требования может привести к повреждению изделия.
Тип кабеля
NPN N.O. (нормально разомкнутый)
NPN N.C. (нормально замкнутый)
PNP N.O. (нормально разомкнутый)
PNP N.C (нормально замкнутый)
Расстояние срабатывания (мм)
Диаметр головки (мм)
Стандартная модель
Удлиненная модель
С разъемом без кабеля
Модель с увеличенным радиусом действия
Цилиндрическая
Индуктивный датчик приближения
Расстояние срабатывания
Число
Число
Пусто
Размеры
Размер корпуса
Подсоединение
Особенности
Форма
Поз.
Предостережение
Предупреждение
Несоблюдение указаний может стать причиной несчастного случая.
Несоблюдение указаний может стать причиной травмы или повреждения оборудования.
Техника безопасности
Технические характеристики
Размеры
Схема соединений
Руководство пользователя
Информация для заказа
Предостережение
Предупреждение
Установлен. расстояние
Потребляемый ток
Частота срабатывания
Остаточ. напряжение
Температ. погрешность
Выход управления
Сопротивлен. изоляции
Диэлектрич. прочность
Виброустойчивость
Ударопрочность
Индикатор
Температура
окруж. среды
Относительная
влажность
Схема защиты
Класс защиты корпуса
Материалы
Сертификация
Условия хранения
и эксплуатации
Вес
Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Коричневый Коричневый
Черный
Черный
Синий Синий
Нагрузка
Нагрузка
+В
0 В
+В
0 В
Тип
Разъем
С разъемом без кабеля
Гайка и шайба
(Размер в мм)
Тип
С головкой
вровень
с корпусом
С головкой
вровень
с корпусом
С выступаю-
щей головкой
С выступаю-
щей головкой
PRDCM: Около 26 г.
PRDCML: Около 36 г.
Серия
PRDCM12
Серия
PRDCM18
Серия
PRDCM30
1. Запрещается использовать изделие вне помещения или при температуре, выходящей за указанный диапазон.
2. Сила растяжения, действующая на кабель не должна превышать следующих значений: Ø4 - 30 Н, Ø5 - 50 Н
3. Не прокладывайте кабель изделия в одном канале с кабелем питания.
4. Не перетягивайте гайку, используйте шайбу из комплекта поставки.
5. Убедитесь, что отсутствуют колебания напряжения источника питания, которые могут выходить за пределы номинальных электрических характеристик.
6. Датчик не должен использоваться во время переходного процесса (80 мс) после включения питания.
7. Использование автоматического трансформатора может привести к повреждению изделия. Используйте только изолированный трансформатор.
8. Насколько возможно укоротите кабель, чтобы уменьшить помехи.
9. Кабель должен соответствовать указанным характеристикам. Использование кабеля с другими характеристиками или изогнутого кабеля ведет
к нарушению водостойкости.
10. Макс. длина кабеля: 200 м (при поперечном сечении проводника не менее 0,3 мм2).
11. Расстояние обнаружение может меняться в случае объекта с металлическим покрытием.
12. Наличие металлических частиц на объекте может нарушать работу датчика.
13. При наличии вблизи изделия источников перенапряжения (электродвигатели, сварочные машины и т.д.), они должны быть оснащены варистором
или заградительным фильтром, несмотря на наличие в изделии встроенного заградительного фильтра.
14. При подключении нагрузки с большим выбросом тока (лампы постоянного тока) произойдет выброс тока, так как начальное сопротивление мало.
В этом случае сопротивление нагрузки повысится, а затем вернется к стандартному значению. Датчик приближения может быть поврежден в результате
выброса тока.
При подключении лампы постоянного тока присоедините дополнительное реле или сопротивление для защиты датчика.
15. Наличие приемопередатчика вблизи датчика или проводного соединения может привести к нарушению работы датчика.
Примечание 1: допустимый момент затяжки гайки зависит от расстояния от головки. Допустимый момент затяжки и размеры передней и задней частей
датчика указаны в таблице 1 и на рис.1. Обратите внимание, что в размер задней части входит гайка на стороне головки (см. рис.1)
Применяйте момент, указанный для передней части, при закрутке гайки спереди.
Примечание 2: указан допустимый момент затяжки при использовании шайбы из комплекта поставки (рис.2).
Несоблюдение вышеприведенных указаний может привести к неисправности изделия.
Модель
Усилие
Передняя часть
Задняя часть
МоментМомент
Размер
С головкой вровень с корпусом
С головкой вровень с корпусом
С головкой вровень с корпусом
С выступающей головкой
С выступающей головкой
С выступающей головкой
Головка
PRDCM: Около 49 г.
PRDCML: Около 73 г.
Защита от перенапряжений, подключения с неправильной полярностью, перегрузки по току и короткого замыкания
IP67 (стандарты IEC)
• Корпус/гайка: никелированная латунь; • Шайба: никелированная сталь; • Воспринимающая поверхность: теплостойкий АБС-пластик
Макс. 1, 5 В
Макс. ±10% расстояния срабатывания при 20°C в диапазоне температур -25 ... 70°C
Макс. 200 мА
Мин. 50 МОм (при 500 В=)
1 500 В~ 50/60 Гц в течение 1 минуты
Амплитуда 1 мм при частоте 10-55 Гц по любому из направлений X, Y, Z за 2 часа.
500 м/с
2
(50G) 3-х кратно по любому из направлений X, Y, Z
Индикатор работы (красный светодиод)
-25 ... 70°C, хранение: -30 ... 80°C
35 ... 95%
500 Гц 400 Гц
300 Гц
200 Гц
12–24 В= (10–30 В=)
Макс. 10 мА
0–2,8 мм 0–5,6 мм 0–4,9 мм 0–9,8 мм 0–10,5 мм 0–17,5 мм
4 мм 8 мм 7 мм 14 мм 15 мм 25 мм
Макс. 10% от номинально установленного расстояния
12 х 12 х 1 мм (металл)
25 х 25 х 1 мм (металл)
20 х 20 х 1 мм (металл)
40 х 40 х 1 мм (металл)
45 х 45 х 1 мм (металл)
75 х 75 х 1 мм (металл)
100 Гц
100 Гц
PRDCM: Около 134 г.
PRDCML: Около 169 г.
Передняя
часть
Задняя часть
Шайба
Монтажное
крепление
Рис. 1
Рис. 2
13 мм
7 мм
65 кгс/см
2
(6,37 Н•м)
120 кгс/см
2
(11,76 Н•м)
150 кгс/см
2
(14,7 Н•м)
500 кгс/см
2
(49 Н•м)
800 кгс/см
2
(78,4 Н•м)
26 мм
12 мм
Таб. 1
