22
МОНТАЖ
ВИД СВЕРХУ
6.7 Выхлопная система
6.7.1 Факторы, которые следует принять во внимание при проектировании
выхлопной системы
Выхлопная система должна быть спроектирована до начала монтажа электростанции. Основные
принципы:
а) Убедитесь, что сопротивление выхлопу системы не превышает максимального значения,
указанного изготовителем двигателя.
б) Кронштейны крепления должны удовлетворять предъявляемым требованиям.
в) Учитывайте тепловые расширения элементов системы.
г) Выхлопная система должна обеспечивать приемлемый уровень шума.

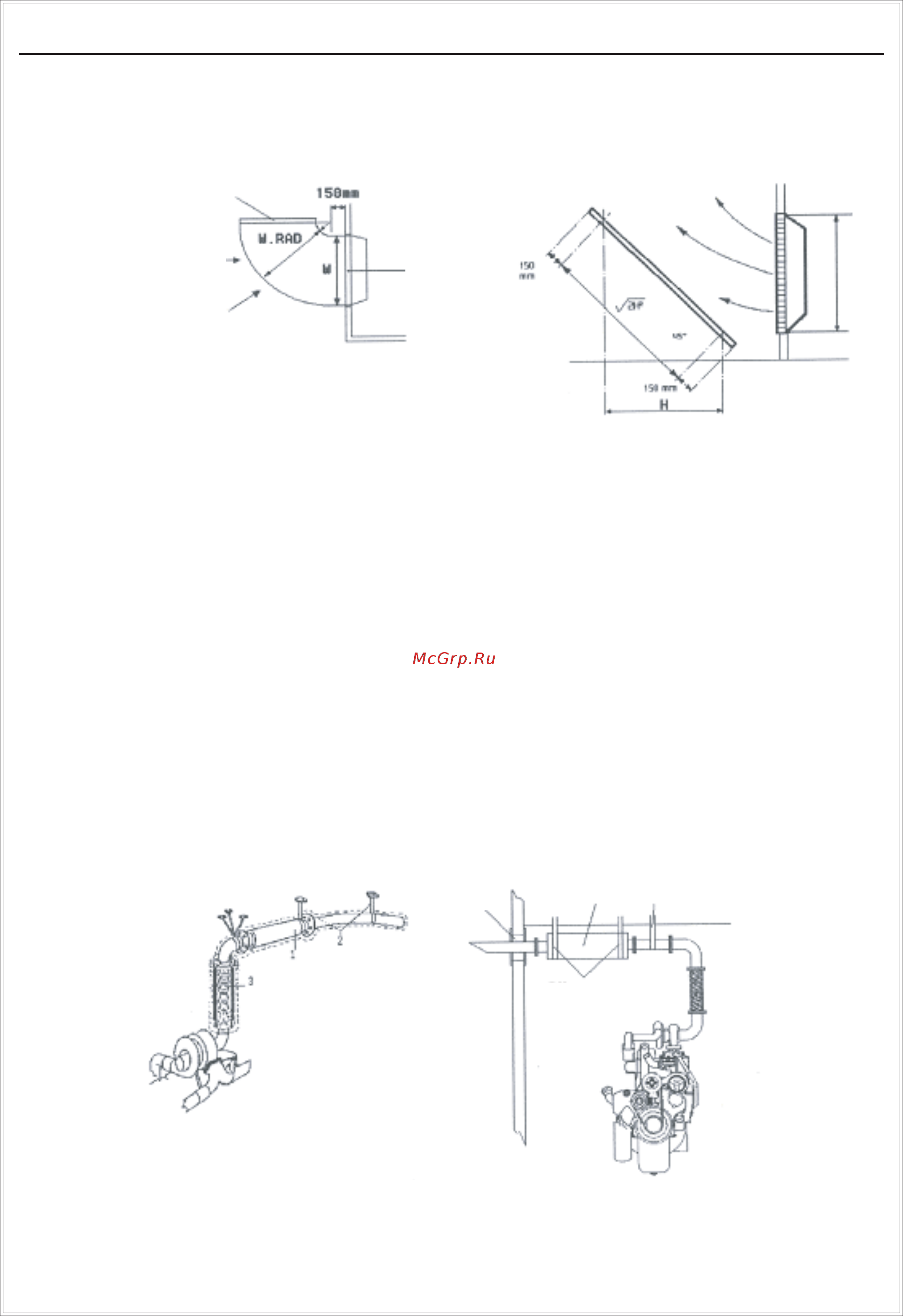

На рисунке показаны типовые конструкции выхлопных систем:
Сетка
Преимущественное
направление ветра
Дефлектор
В этом
месте
сетка не
устанав
ливается
Отражатель
Рис. 8 Рис. 9
ВЫХЛОПНАЯ СИСТЕМА
1. Глушитель
2. Кронштейны
3. Гибкое соединение
Рис. 11
Теплоизо
ляция
Глушитель
Кронштейн выхлопной
трубы
Кронштейны
глушителя
Рис. 12
