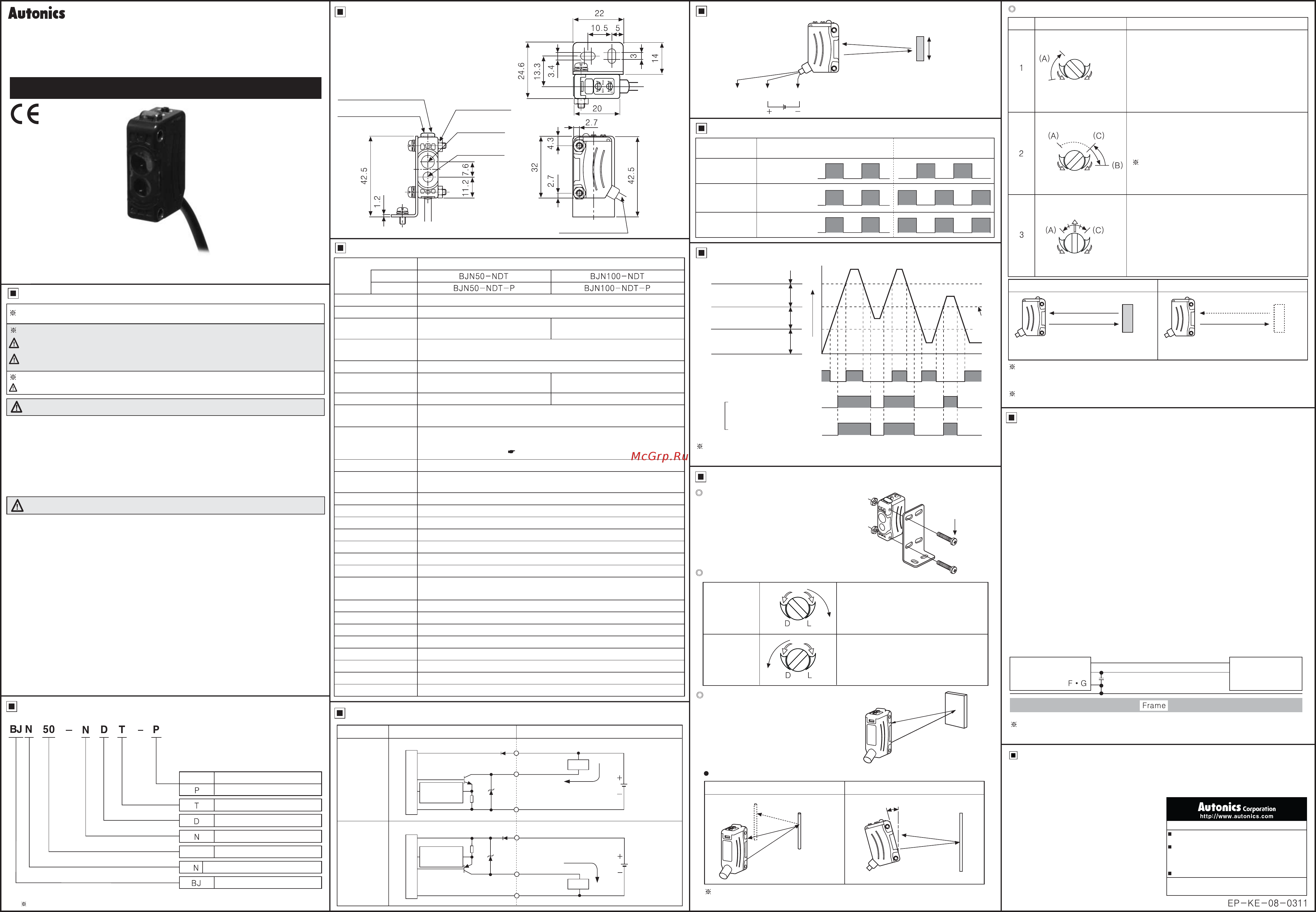

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ФОТОЭЛЕКТРИЧЕСКИЙ ДАТЧИК
СЕРИЯ BJN
Благодарим вас за то, что выбрали продукцию Autonics.
В целях безопасности рекомендуется прочитать данное
руководство, прежде чем приступить к работе с изделием.
Техника безопасности
Размеры
Технические характеристики
Прежде чем приступить к работе с изделием, необходимо внимательно прочитать
приведенные ниже указания по безопасности.
Индикатор стабильности
(зеленый)
Можно установить
крепление с этой
стороны
Оптическая ось
приемника
Оптическая
ось излучателя
Кабель Ø3,5, 2 м
(Размеры
указаны в мм)
Выход
(черный)
Объект
Режим работы
Срабатывание на свет Срабатывание на затемнение
Оптимальная
чувствительность
Приемник
Полученный свет
Прерванный свет
Индикатор
срабатывания
(красный СИД)
Транзисторный
выход
Стабильный уровень
принимаемого света
Высок.
Низк.
Рабочий
уровень
Индикатор стабильности
(зеленый СИД)
Индикатор работы
(красный СИД)
Транзисторный
выход
Для установки датчика используйте болт M3.
Его следует затянуть с моментом 0,5 Нм.
На свет
Установить переключатель рабочего режима в
крайнее левое (D) положение. Включится режим
срабатывания на затемнение.
Разместить объект в нужном положении. Затем по
работе индикатора определить рабочий диапазон
датчика, изменяя его положение по горизонтальной
и вертикальной осям. По окончании этой операции
датчик следует установить в точку пересечения
центров осей.
Если положение медной
проволоки изменилось.
Медная
проволока
Медная
проволока
Приблиз. 0–15°
Установить датчик под небольшим уклоном 0–15°, как показано выше (рисунок 2), для стабильного
срабатывания в ситуации, показанной на рисунке 1.
[Рисунок 1] [Рисунок 2]
Установить переключатель рабочего режима в
крайнее правое (L) положение. Включится режим
срабатывания на свет.
Импульсный
источник
питания
Фотоэлектри-
ческий датчик
C (0,001–0,1 мкФ/400 В):
помехоподавляющий конденсатор
На затемнение
M3x18 мм
Диаграммы индикатора работы и транзисторного выхода представлены для режима срабатывания
на свет; в случае режима срабатывания на затемнение они будут противоположными.
Сраба-
тывание
на свет
Нестабильный уровень
принимаемого света
Нестабильный уровень
прерванного света
Стабильный уровень
прерванного света
(Коричневый) (Синий)
Тип сраба-
тывания
NPN-выход
PNP-выход
Защита от пере-
грузки по току
Защита от пере-
грузки по току
NPN-выход
PNP-выход
Узконаправленный луч
12–24 В= ± 10% (пульсация двойной амплитуды: макс. 10%)
Макс. 30 мА
Приблиз. диаметр 0,2 мм
(медный провод)
Прозрачный, полупрозрачный, непрозрачный
30–70 мм
(матовая белая бумага, 100×100 мм)
Макс. 25% (от расстояния срабатывания) Макс. 20% (от расстояния срабатывания)
Точечный СИД (точечный источник света, 650 нм)
NPN- или PNP-выход с откр. коллектором
По выбору: на свет/на затемнение (регулировочная ручка)
Защита от переполюсовки, защита от короткого замыкания
выходной цепи, защита от взаимного влияния
Амплитуда 1,5 мм или 300 м/с2 при частоте 5–55 Гц
по каждой из осей X, Y, Z в течение 2 часов
500 м/с
2
по каждой из осей X, Y, Z 3 раза
IP65 (стандарт МЭК)
Кабель без разъема
Индикатор срабатывания (красный СИД), индикатор стабильного состояния (зеленый СИД)
Корпус: поликарбонат и АБС. Крышка СИД: поликарбонат. Оптика: плексиглас (ПММА)
Ø3,5 мм, 3 ф., длина: 2 м
Монтажное крепление, болт, регулировочная отвертка
Приблиз. 45 г
Макс. 1 мс
Регулировочная ручка (210°)
Солнечный свет: макс. 11 000 люкс. Лампа накаливания: макс. 3000 люкс (освещение приемника)
Работа: -25...+55˚C; хранение: -40...+70˚C (без замораживания и конденсации)
Работа и хранение: 35–85% относительной влажности (без конденсации)
Мин. 20 МОм (при 500 В= по мегомметру)
1000 В~, 50/60 Гц в течение 1 минуты
• Напряжение нагрузки: макс. 26,4 В= • Ток нагрузки: макс. 100 мА
• Остаточное напряжение NPN: макс. 1 В; PNP: мин. питающее напряжение -2,5 В
30–70 мм
(матовая белая бумага, 100×100 мм)
Приблиз. 2,0 мм Приблиз. 2,5 мм
Источник питания
Потребляемый ток
Мин. диаметр
светового луча
Мин. размер объекта
Объект
Расстояние срабатывания
Гистерезис
Источник света
и длина волны
Выход управления
Режим работы
Электрическая защита
Время срабатывания
Регулировка чувствительн.
Внешняя засветка
Температура окруж. среды
Влажность
Сопротивление изоляции
Диэлектрическая прочность
Виброустойчивость
Ударопрочность
Степень защиты
Соединение
Индикатор
Материал
Кабель
Комплектующие
Масса
Индикатор срабатывания
(красный)
Необходимо соблюдать приведенные ниже указания по безопасности.
Предостережение
Предупреждение
Несоблюдение указаний может стать причиной несчастного случая.
Несоблюдение указаний может стать причиной травмы или повреж-
дения оборудования.
Ниже приведены пояснения по условным обозначениям, используемым в руководстве по эксплуатации.
Предупреждение. При определенных условиях существует опасность получения травмы.
Предостережение
Предупреждения
1. В случае применения изделия в составе оборудования, требующего контроля безопасности
(системы управления в атомной энергетике, медицинское оборудование, системы сгорания
в автомобильном, железнодорожном и воздушном транспорте, развлекательные аттрак-
ционы, системы обеспечения безопасности и т.п.) необходимо использовать отказоустой-
чивые конфигурации или связаться с нами для получения консультации.
Несоблюдение этого указания может привести к травме, пожару или порче имущества.
2. Запрещается самостоятельно вскрывать корпус изделия. В случае необходимости следует
обратиться к производителю.
Несоблюдение этого указания может стать причиной поражения электрическим током или пожара.
1. Запрещается использовать изделие вне помещения.
Несоблюдение этого указания может привести к сокращению срока службы изделия или пора-
жению электрическим током.
Изделие предназначено для использования в помещении. Запрещается эксплуатировать его вне
помещения или в условиях повышенной температуры или влажности (дождь, грязь, мороз, прямой
солнечный свет, образование конденсата и т.д.).
2. Не допускается эксплуатация изделия при наличии в атмосфере горючих или взрыво-
опасных газов.
Несоблюдение этого указания может привести к пожару и взрыву.
3. Убедиться в соответствии номинальных характеристик изделия.
Несоблюдение этого указания может привести к сокращению срока службы или поврежд. изделия.
4. Следует соблюдать номинальные характеристики по току. Запрещается подключать
постоянный ток к изделию с питанием переменного тока.
Несоблюдение этого указания может привести к повреждению изделия.
5. Проверять правильность полярности и подключения.
Несоблюдение этого указания может привести к повреждению изделия.
6. Запрещается эксплуатировать изделие в условиях сильной вибрации или динамич. нагрузки.
Несоблюдение этого указания может привести к повреждению изделия.
7. Для чистки изделия запрещается применять воду или растворители на бензиновой основе.
Несоблюдение этого указания может привести к поражению электрич. током или поврежд. изделия.
Информация для заказа
Характеристики, приведенные выше, могут быть изменены без предварительного уведомления.
NPN-выход с откр. коллектором
PNP-выход с откр. коллектором
Транзисторный выход
Постоянный ток
Узконаправленный луч
Расстояние срабатывания (мм)
С точкой для определения положения луча
Наименование серии
Величина
Схема выхода управления
Главная цепь
Главная цепь
Наименование Цепь фотоэлектрического датчика Соединение
+В (коричневый)
+В (коричневый)
Выход (черный)
Выход (черный)
0 В (синий)
0 В (синий)
Нагрузка
Нагрузка
Макс. 100 мА
Макс. 100 мА
12–24 В=
±10%
12–24 В=
±10%
Схема соединений
Режим работы
Временная диаграмма работы
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
ВКЛ.
ВЫКЛ.
Монтаж и регулировка
Техника безопасности
Указания по монтажу
Переключение рабочего режима
Регулировка оптической оси
Обнаружение объекта (медная проволока)
Регулировка чувствительности
Порядок Положение регулятора Описание
Повернуть регулятор чувствительности из крайнего левого
положения MIN (Минимальная) вправо и отметить литерой «А»
положение, в котором загорится индикатор Light ON status
(На свет).
Повернуть регулятор чувствительности далее вправо и отме-
тить литерой «B» положение, в котором индикатор загорелся.
Затем повернуть регулятор влево и отметить литерой «C»
положение, в котором индикатор погас в режиме срабатывания
на затемнение.
Установить регулятор в центральное положение между
«A» и «C». Кроме того, в ходе настройки оптимальной чувстви-
тельности необходимо проверить правильность функциониро-
вания датчика и работу индикатора стабильности с объектом
и без объекта в зоне чувствительности датчика. Если индикатор
не загорается, следует проверить способ срабатывания, так как
датчик работает нестабильно.
На свет На затемнение
Датчик
Датчик
Объект
Нет объекта
По завершении регулировки чувствительности и стабилизации рабочих условий (температуры, питания,
запыленности и т.д.) после монтажа датчика установить регулятор в положение стабильного срабатывания
на свет.
При изменении положения регулятора не следует прилагать чрезмерную силу. В противном случае это
может привести к повреждению этих органов управления.
Если при установке регулятора чувствительности в крайнее
правое положение MAX (Максимальная) индикатор
не загорелся, то максимальным будет считаться
положение «C».
МИН МАКС
МИН МАКС
МИН МАКС
1. Датчик готов к работе через 500 мс после включения питания. Если нагрузка и датчик имеют
отдельные линии питания, сначала следует включить питание датчика.
2. Не допускать попадания лучей от ярких источников света (солнце, прожекторы) в пределы
угла, ограничивающего зону чувствительности фотоэлектрического датчика.
3. Свет люминесцентных ламп может приводить к нарушению работы изделия, поэтому его
необходимо защитить от этого света.
4. Установка изделия на плоской поверхности может привести к его неправильной работе из-за
отражения света поверхностью. Между поверхностью и датчиком необходимо предусмотреть
достаточное расстояние.
5. Запрещается размещать кабель датчика и высоковольтный кабель в одном канале. Несоб-
людение этого указания может привести к неправильной работе или порче изделия. Для их
прокладки следует использовать отдельные кабельные каналы
6. Запрещается устанавливать изделие в условиях, где оно может подвергаться воздействию
следующих неблагоприятных факторов: агрессивных газов, масел, пыли, сильных воздушных
потоков, электромагнитных помех, прямых солнечных лучей, сильных щелочей и кислот.
7. При подключении к выходу датчика реле в качестве индуктивной нагрузки следует исполь-
зовать диод или варистор для предотвращения перепадов напряжения.
8. Во избежание помех длина кабеля должна быть минимальной.
9. Для очистки оптики запрещается использовать органические материалы, щелочи и кислоты.
Следует использовать сухую ткань.
10. В случае использования импульсного источника питания вывод защитного заземления
(F • G) должен быть заземлен, а для подавления помех в цепь между выводами 0 В и защит-
ного заземления следует подключить конденсатор.
+ В
0 В
+ В
0 В
Несоблюдение вышеприведенных указаний может привести к неисправности
изделия.
Основные продукты
• ДАТЧИКИ ПРИБЛИЖЕНИЯ
• ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ
• БАРЬЕРНЫЕ ДАТЧИКИ
• ОПТОВОЛОКОННЫЕ ДАТЧИКИ
• ДАТЧИКИ ДЛЯ АВТОМАТИЧЕСКИХ ДВЕРЕЙ/
ДАТЧИКИ ДВЕРНОГО ПРОЕМА
• ДАТЧИКИ ДАВЛЕНИЯ
• ДАТЧИКИ УГЛОВОГО ПЕРЕМЕЩЕНИЯ
• КОНТРОЛЛЕРЫ ДАТЧИКОВ
• ИМПУЛЬСНЫЕ ИСТОЧНИКИ ПИТАНИЯ
• ТЕМПЕРАТУРНЫЕ КОНТРОЛЛЕРЫ
• ДАТЧИКИ ТЕМПЕРАТУРЫ/ВЛАЖНОСТИ
• РЕГУЛЯТОРЫ МОЩНОСТИ
• РЕГИСТРАТОРЫ
• ТАХОМЕТРЫ/СЧЕТЧИКИ ИМПУЛЬСОВ (ИНТЕНСИВНОСТИ)
• ПАНЕЛЬНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
• ИНДИКАТОРЫ
• ПРЕОБРАЗОВАТЕЛИ СИГНАЛА
• СЧЕТЧИКИ
• ТАЙМЕРЫ
• МОДУЛИ ИНДИКАЦИИ
• ГРАФИЧЕСКИЕ ПАНЕЛИ
• ШАГОВЫЕ ДВИГАТЕЛИ, ПРИВОДЫ, УСТРОЙСТВА УПРАВЛЕНИЯ
Ваш надежный партнер в области автоматизации производства.
ЦЕНТРАЛЬНЫЙ ОФИС
41-5, Yongdang-dong, Yangsan-si, Gyeongnam, 626-847, Korea
ОФИСЫ ПРОДАЖ
Bldg. 402 3rd Fl., Bucheon Techno Park, 193, Yakdae dong,
Wonmi gu, Bucheon si, Gyeonggi do, 420 734, Korea Тел.: 82 32 610 2730/
Факс: 82 32 329 0728
Эл. почта: sales@automatics.com
Ваши предложения по улучшению и развитию
продукции направляйте по адресу:
product@autonics.com

Содержание

Похожие устройства

Скачать
