клиентская система, так и сервер RADIUS должны обладать цифровым сертификатом,
чтобы можно было выполнить взаимную аутентификацию. Это самый ранний метод
аутентификации EAP, используемый в беспроводных локальных сетях. Поскольку у всех
пользователей должны быть цифровые сертификаты, а это создает сложности при
обслуживании, метод редко используется на практике. Однако он по-прежнему является
одним из наиболее безопасных стандартов EAP и поддерживается практически всеми
поставщиками беспроводного оборудования и ПО.
На следующем рисунке показаны основные операции при работе метода
аутентификации EAP-TLS.

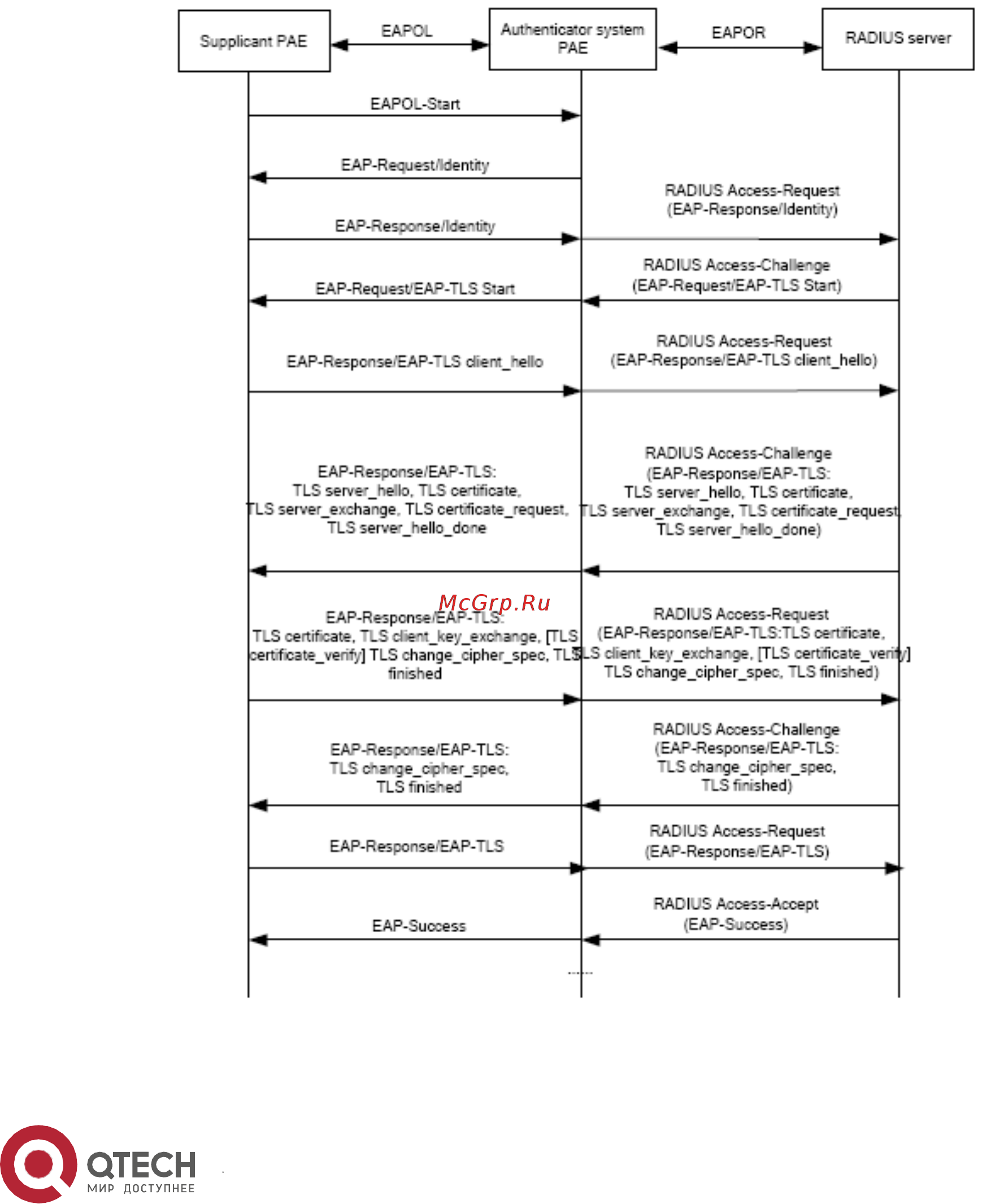

Поток аутентификации 802.1x EAP-TLS
