1.3. Описание оборудования

1.3.1 Передняя панель

На передней панели коммутаторов серии QSW-2800-10T-AC располагаются: 8 портов

10/100Base-T, 2 комбинированных порта (2 порта RJ-45 и 2 порта SFP), 1 порт консоли и 12

светодиодных индикаторов.

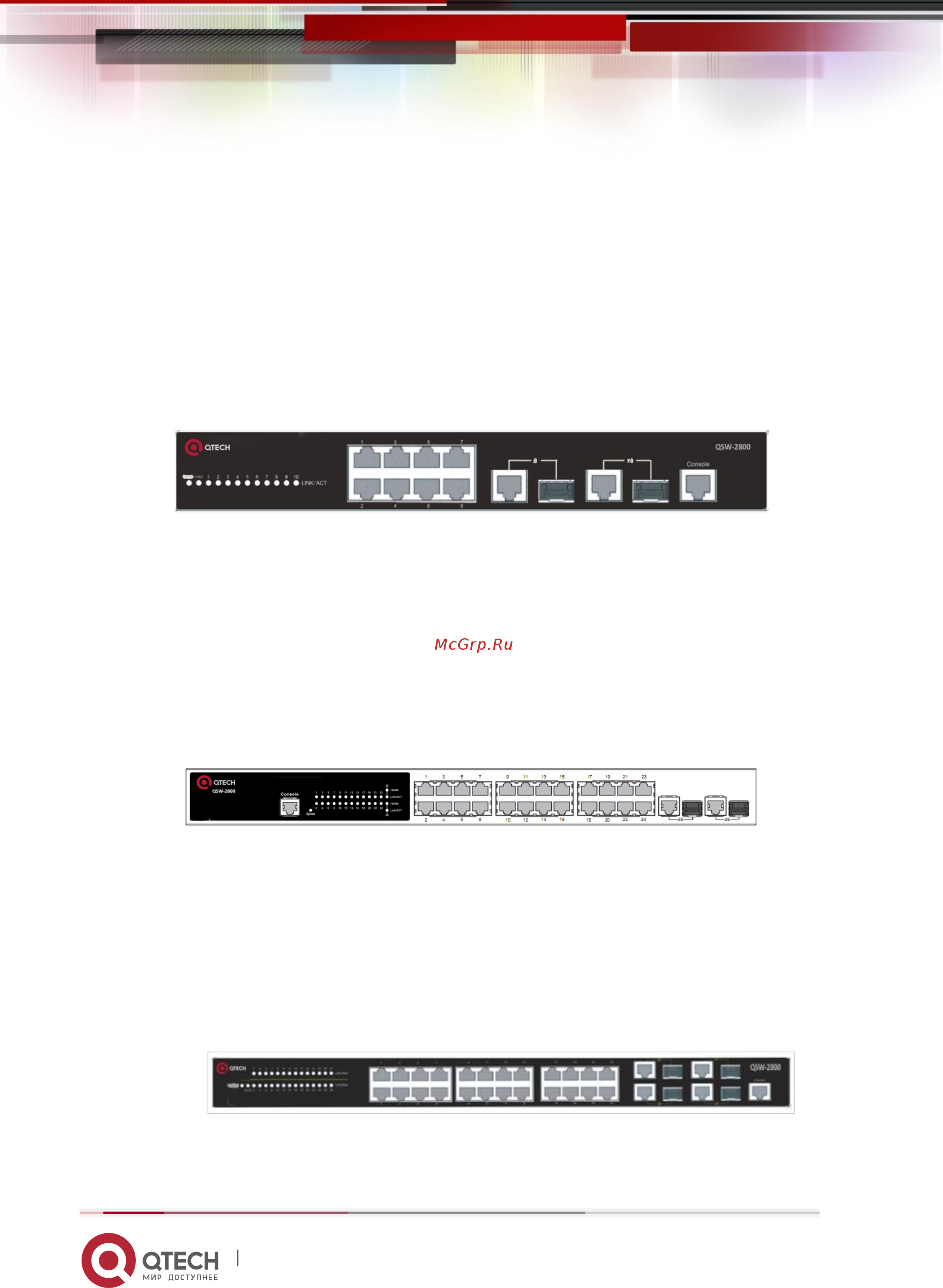

Передняя панель коммутаторов серии QSW-2800-10T-AC показана на следующем

рисунке.

Рис. 4. Передняя панель коммутаторов QSW-2800-10T-AC/QSW-2800-10T-AC-RPS/QSW-

2800-10T-DC.

На передней панели коммутатора QSW-2800-26T-AC располагаются: 24 порта 10/100Base-

T, 2 комбинированных порта (2 порта RJ-45 и 2 порта SFP), 1 порт консоли и 29

светодиодных индикаторов.

Передняя панель коммутатора QSW-2800-26T-AC показана на следующем рисунке.

Рис. 5. Передняя панель коммутатора QSW-2800-26T-AC.

На передней панели коммутаторов серии QSW-2800-28T-AC располагаются: 24

порта 10/100Base-T, 4 комбинированных порта (4 порта RJ-45 и 4 порта SFP), 1 порт

консоли и 30 светодиодных индикаторов.

Передняя панель коммутаторов серии QSW-2800-28T-AC показана на следующем

рисунке.

Рис. 6. Передняя панель коммутаторов QSW-2800-28T-AC/ QSW-2800-28T-AC-RPS/ QSW-

2800-28T-DC.
