Руководство пользователя

1. Введение 8

www.qtech.ru

На задней панели коммутатора QSW-2800-28T-AC-RPS располагается разъем для

подключения переменного напряжения 220 В и разъем для подключения постоянного

напряжения 12 В.

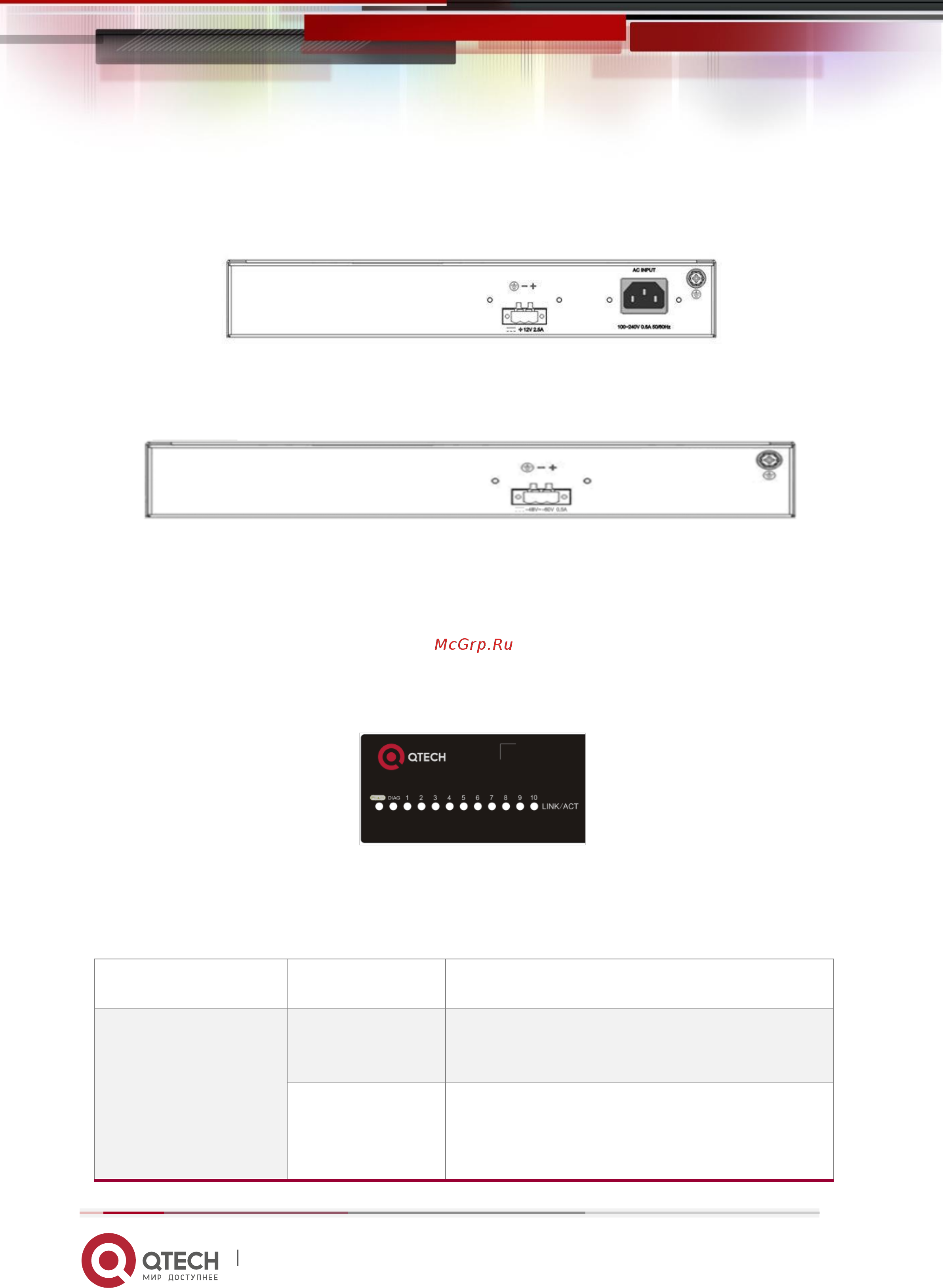

Рис. 12. Задняя панель коммутатора QSW-2800-28T-AC-RPS.

На задней панели коммутатора DCS-3950-28C-DC располагается разъем для подключения

постоянного напряжения 48 В.

Рис. 13. Задняя панель коммутатора QSW-2800-28T-DC.

1.3.3. Светодиодные индикаторы состояния

Коммутаторы серии QSW-2800 оснащены индикаторами портов и индикатором

состояния системы. Они показаны на следующем рисунке, а их поведение описано в

следующей таблице.

1.3.3.1 Описание индикаторов портов

Рис. 14. Светодиодные индикаторы коммутаторов серии QSW-2800-10T-AC.

Таблица 1. Описание индикаторов портов коммутаторов серии QSW-2800-10T-AC.

Значок на панели

Состояние

Описание

Порт 1-8 (Link/Act)

(подключение/актив

ность)

Горит (зеленым

цветом)

Порт подключен правильно

Мигает

(зеленым

цветом)

Порт подключен, осуществляется

прием/передача данных
