Руководство пользователя
1. Управление Коммутатором 14
www.qtech.ru

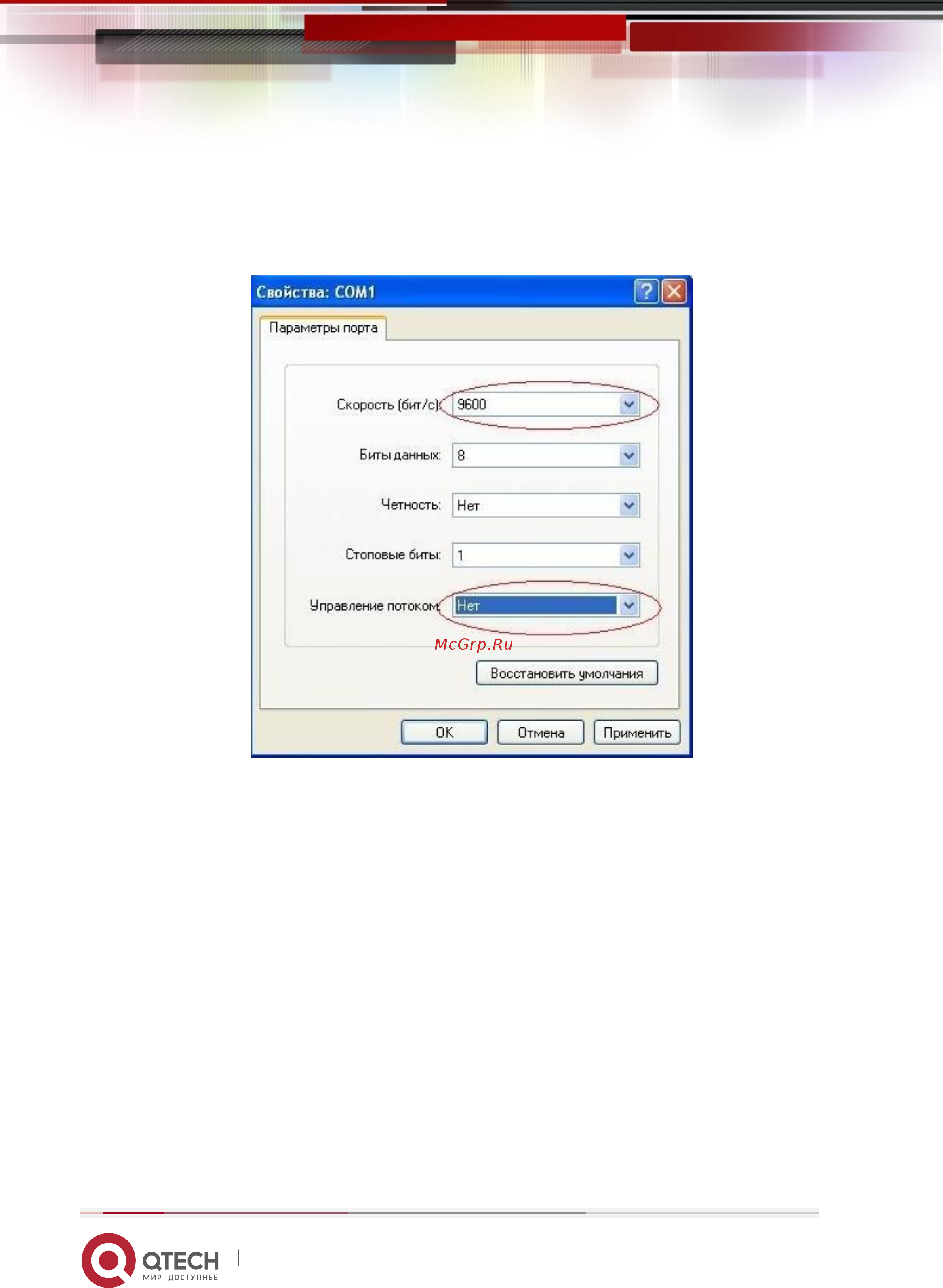

4. Настройте свойства COM1 следующим образом: Выберите скорость « 9600» для « Baud
rate» ; « 8» для» Data bits» ; « none» для « Parity checksum» ; « 1» для « stop bit» ; « none»
для « traffic control» ; или вы можете нажать» Restore default» , а после нажать « OK» .
Рисунок 1-5. Запуск HyperTerminal.
Шаг 3: Вызов командного интерфейса (CLI) коммутатора.
Включите коммутатор, после чего следующие сообщения появятся в окне HyperTerminal
– это режим конфигурации для коммутатора.
Testing RAM...
0x077C0000 RAM OK
Loading MiniBootROM...
Attaching to file system...
Loading nos.img ... done.
Booting......
Starting at 0x10000...
