2) В порт Е0/0/2 подается траффик с такими же параметрами, к порту Е0/0/1 подключается
сниффер для проверки выходящего траффика.
Ожидаемый результат:
1) На выходе порта Е0/0/2:
а) с одним тегом s-vlan 10
б) с двумя тегами s-vlan 10 и с-vlan 10
в) с двумя тегами s-vlan 10 и с-vlan 20
г) с тремя тегами s-vlan 10, s-vlan 10 и с-vlan 20
2) На выходе порта Е0/0/1:
а) траффик не проходит
б) проходит нетегированный траффик
в) траффик не проходит
г) проходит траффик с одним тегом s-vlan 20
Краткая конфигурация коммутатора QSW-2800:
vlan 1;10
!
Interface Ethernet1/1
dot1q-tunnel enable
switchport access vlan 10
!
Interface Ethernet1/2
switchport mode hybrid
switchport hybrid allowed vlan 10 tag
XX. Selective QinQ

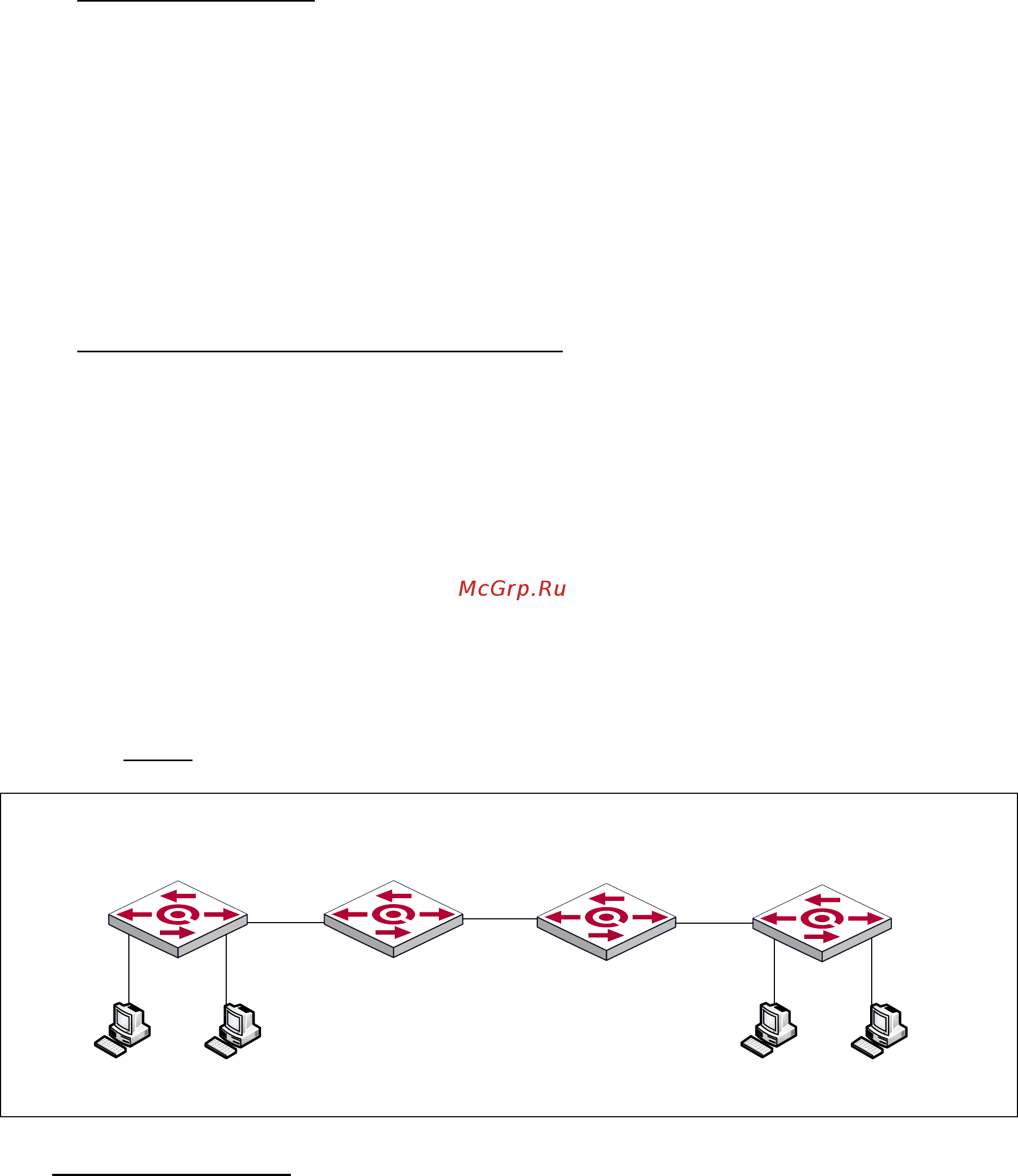

Схема:
е1/25
QSW-2800-28T-1 QSW-2800-28T-2
Хост B
C-VLAN 100
C-VLAN 200
е1/25
Хост A
Хост D
Хост C
S-VLAN 10,C-VLAN 100
S-VLAN 20,C-VLAN 200
C-VLAN 100
C-VLAN 200
access
VLAN 100
access
VLAN 200
access
VLAN 100
access
VLAN 200
е1/1 е1/1
Исходное состояние: Согласно схеме, к портам e1/1 коммутаторов QSW-2800-28T
подключаются абонентские устройства поддерживающие стандарт 802.1Q. Траффик от
хостов A и C на абонентских устройствах маркируется тегом VLAN 100. Траффик от хостов B
и D на абонентских устройствах маркируется тегом VLAN 200 и отправляется на
коммтуторы QSW-2800-28T, на порт e1/1.
Коммутаторы QSW-2800-28T настраеваются для выполнения следующих задач:
1) инкапсулировать входящий на порт e1/1 трафик с тегом VLAN 100 в тег
провайдера VLAN10
2) инкапсулировать входящий на порт e1/1 трафик с тегом VLAN 200 в тег
