www.qtech.ru

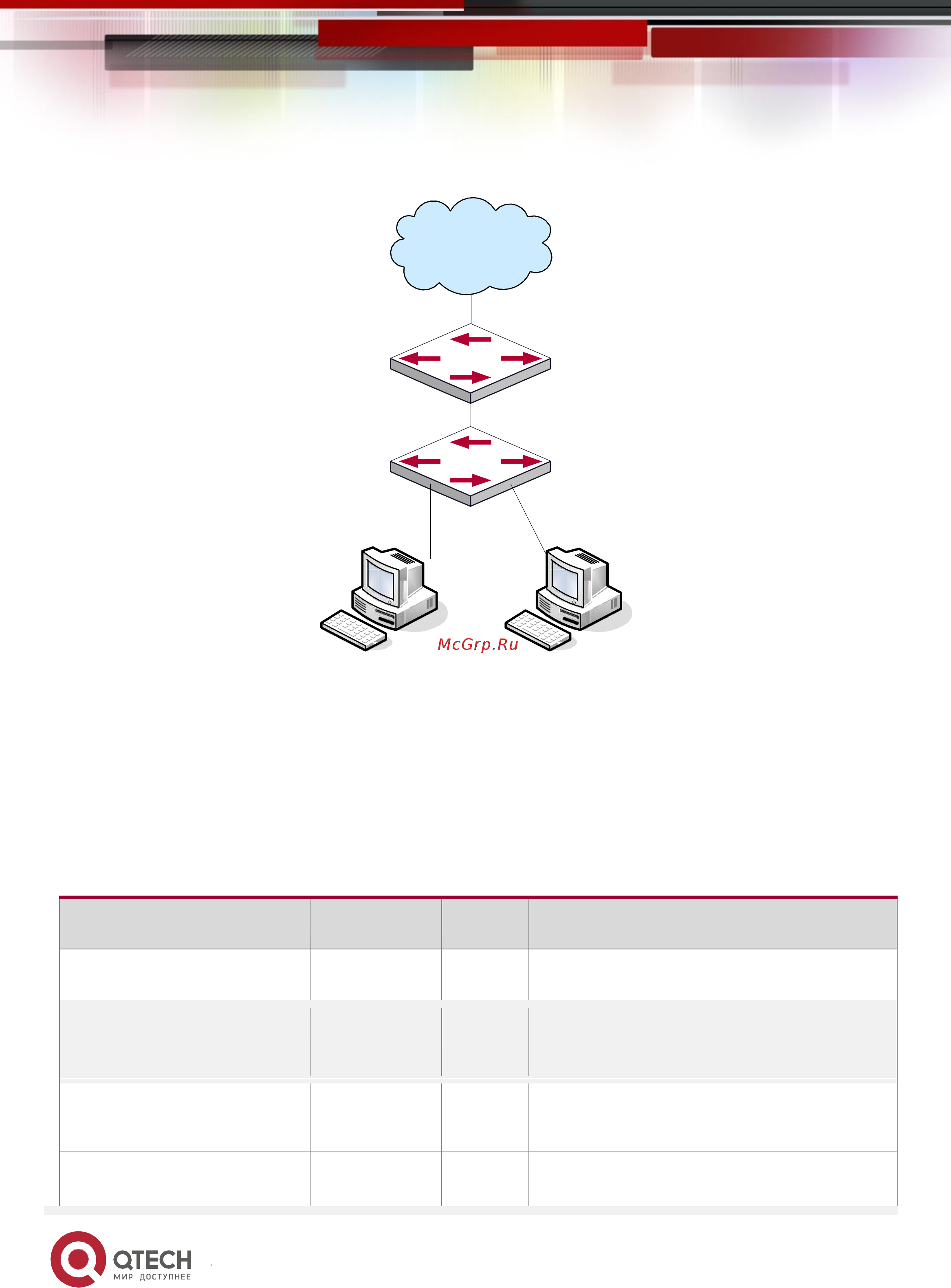

Типичное применение гибридного порта
PC1 подключен к интерфейсу Ethernet 1/7 коммутатора B, PC2 подключен к интерфейсу Ethernet
1/9 коммутатора B. Порт Ethernet 1/10 коммутатора А к порту Ethernet 1/10 коммутатора В.
Требуется, чтобы PC1 и PC2 не видели друг друга по соображениям секретности. Но PC1 и PC2
должны иметь доступ к другим сетевым ресурсам через шлюз коммутатора А. Мы можем
реализовать эту схему через гибридный порт.
Конфигурация объектов как описано ниже:
Порт
Тип
PVID
Пропускаемые VLANы
Port 1/10 of Switch A
Access
10
Пропускает пакеты VLANа 10 без меток.
Port 1/10 of Switch B
Hybrid
10
Пропускает пакеты VLANов 7,9, 10 без
меток.
Port 1/7 of Switch B
Hybrid
7
Пропускает пакеты VLANов 7, 10 без
меток
Port 1/9 of Switch B
Hybrid
9
Пропускает пакеты VLANов 9, 10 без
Интернет
Switch
Switch
PC
PC
16.1.4 Типичное применение гибридных портов
Сценарий:
