ip arp-security convert
Поменять динамические ARP на статические.

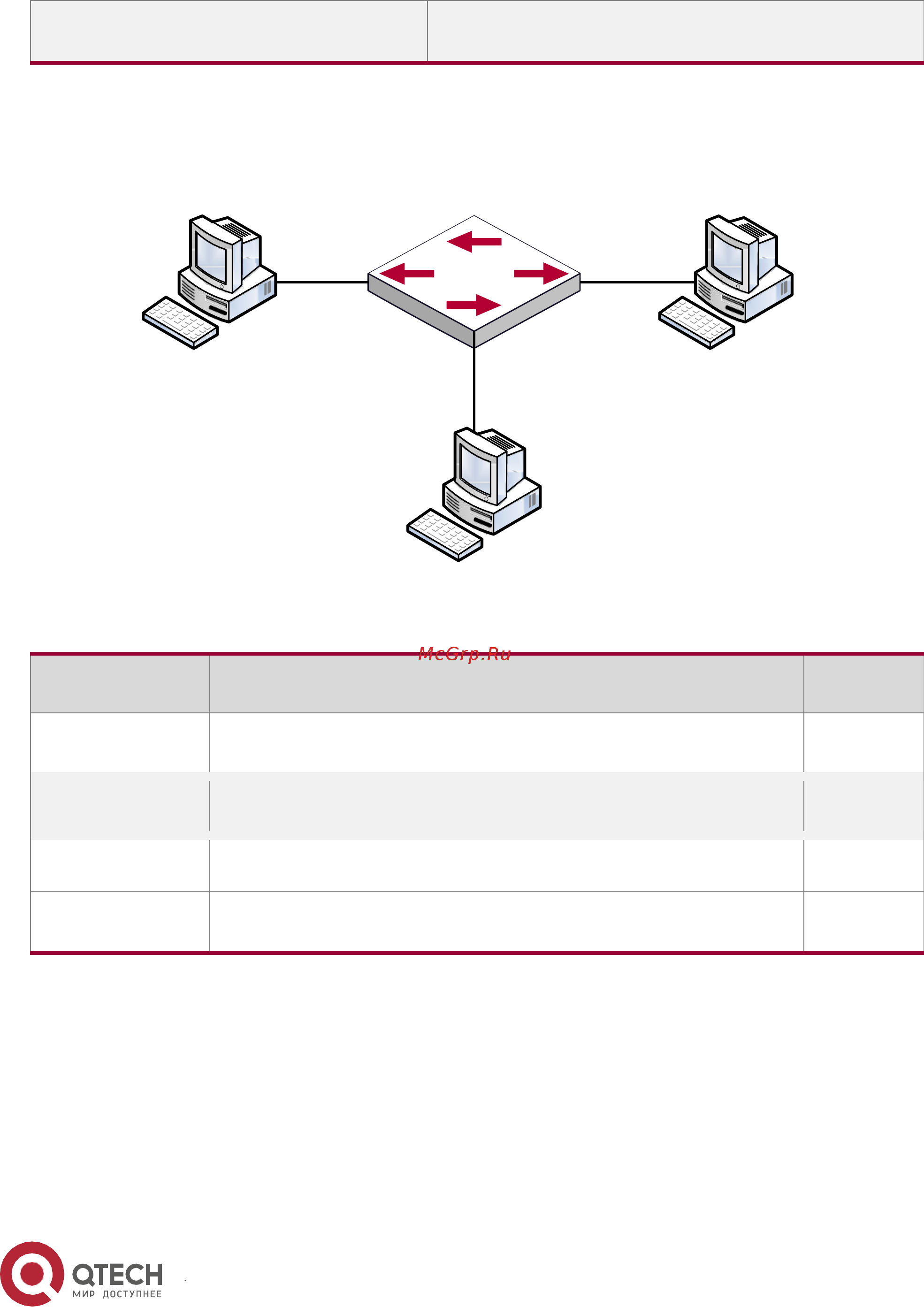

24.3 Пример предотвращения подмены ARP, ND
Коммутатор
Описание оборудования
Оборудование
Конфигурация
Кол-во
switch
IP:192.168.2.4;mac: 00-00-00-00-00-04
1
A
IP:192.168.2.1;mac: 00-00-00-00-00-01
1
B
IP:192.168.1.2;mac: 00-00-00-00-00-02
1
C
IP:192.168.2.3;mac: 00-00-00-00-00-03
несколько
На диаграмме показана нормальная связь между B и C. Хост A хочет, чтобы коммутатор
направлял ему пакеты, отправленные хостом B. В первую очередь А отправляет пакет ARP
ответа на коммутатор в формате: 192.168.2.3, 00-00-00-00-00-01, сопоставляя его MAC
адрес с IP адресом хоста С, коммутатор обновляет ARP список и начинает отправлять
пакеты для 192.168.2.3 на MAC адрес 00-00-00-00-00-01 address (адрес хоста A).
A
B
C
