www.qtech.ru
Межсетевое взаимодействие на основе Dot1q туннеля
Как показано выше, после включения на клиентском порту, туннель Dot1q присваивает каждому
пользователю идентификатор SPVLAN (SPVID). Здесь идентификатор пользователя – 3. Такой же
SPVID может быть присвоен таким же пользователям на других PE. Когда пакет приходит с СЕ1 на
РЕ1, он несет метки VLANов 200-300 внутренней сети пользователя. Когда туннель Dot1q
включен, клиентский порт на РЕ1 добавляет в пакет дополнительные метки VLANов, у которых
идентификатором является назначенный пользователю SPVID. Потом пакет будет направлен
только в VLAN3, который уходит в сеть интернет-провайдера, и будет нести две метки VLANов
(внутренняя метка добавлена, когда пакет пришел на РЕ1, и другая является SPVID ), в то время
как информация о клиентских VLAN открыта для провайдера сети. Когда пакет достигнет РЕ2 и
перед отправкой на СЕ2 с клиентского порта на РЕ2, внешняя метка VLANа удаляется и пакет,
пришедший на СЕ2, становится полностью идентичен пакету, отправленному с СЕ1. Для
пользователя роль оператора сети между РЕ1 и РЕ2 заключается в обеспечении канала второго
уровня.
Технология туннеля Dot1q позволяет интернет-сервис-провайдеру поддерживать множество
клиентских VLANов с помощью одного своего VLANа. Провайдер и клиент могут конфигурировать
свои VLANы независимо друг от друга.
Технология туннеля Dot1q имеет следующие характеристики:
•
Применима через простую статическую конфигурацию, не нужны сложная
конфигурация и манипуляции;
•
Оператор присваивает один SPVID каждому пользователю, что увеличивает
количество одновременно поддерживаемых пользователей; в то же время
пользователи имеют полную свободу при выборе и управлении идентификаторов
VLAN ( пользователь выбирает из диапазона от 1 до 4096 );
•
Клиентская сеть полностью независима. Когда интернет-сервис-провайдер
модернизирует свою сеть, клиентские сети не требуют изменения конфигурации;

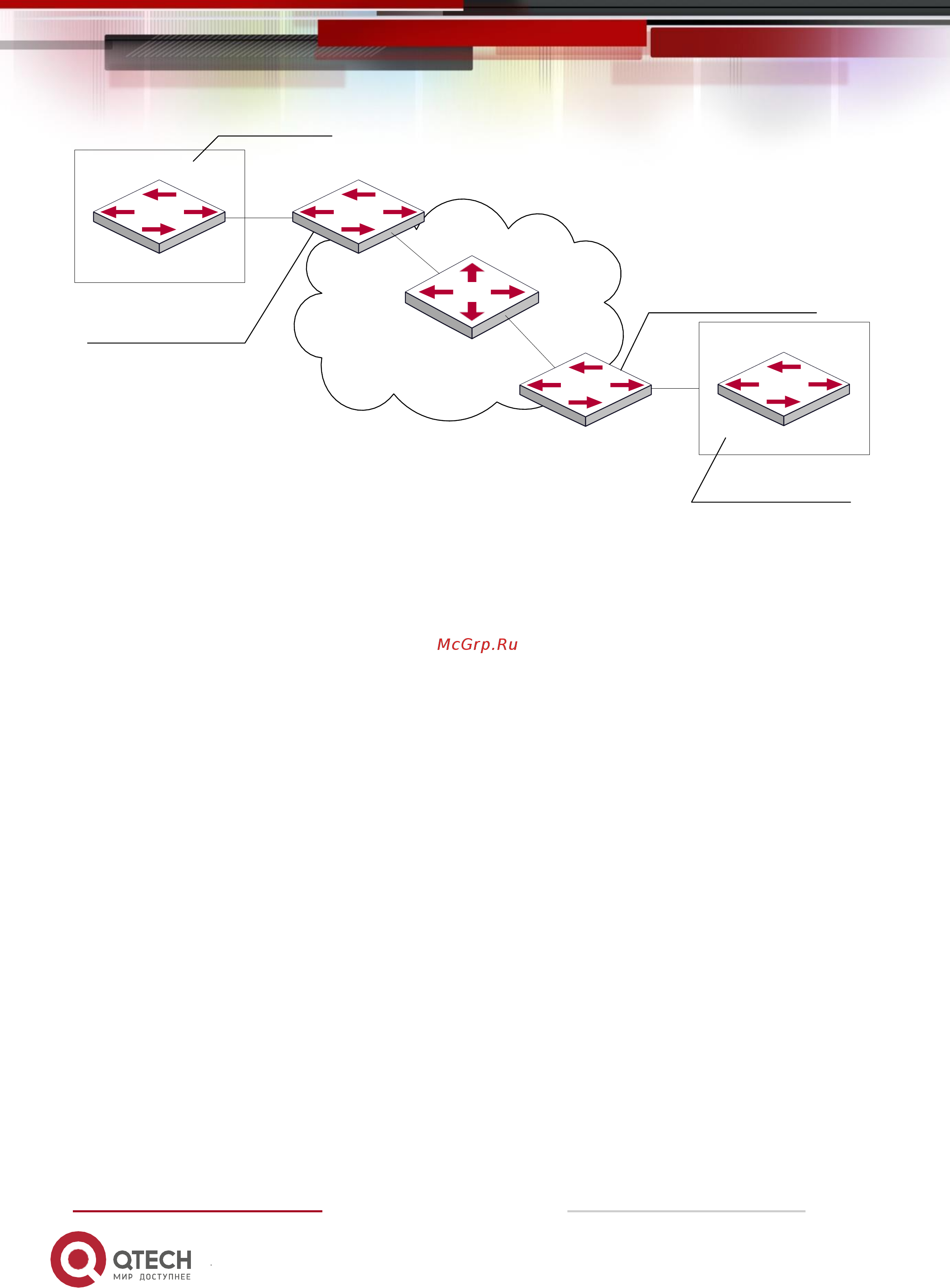

CE2
Клиентские
сети2
На клиентском транковом
порту VLAN200-300
CE1
Асимметричное
подключение к
порту
PE1
Клиентские
сети1
На порту PE1,
принадлежащем VLAN3,
включен режим QINQ
Транковое
соединение
P
Магистраль
На порту PE2,
принадлежащем VLAN3,
включен режим QINQ
Транковое
соединение
PE2
Асимметричное
подключение к
порту
На клиентском транковом
порту VLAN200-300
