www.qtech.ru
35.4.3 Примеры аутентификации при отслеживании IGMP-пакетов
Аутентификация при отслеживании IGMP-пакетов

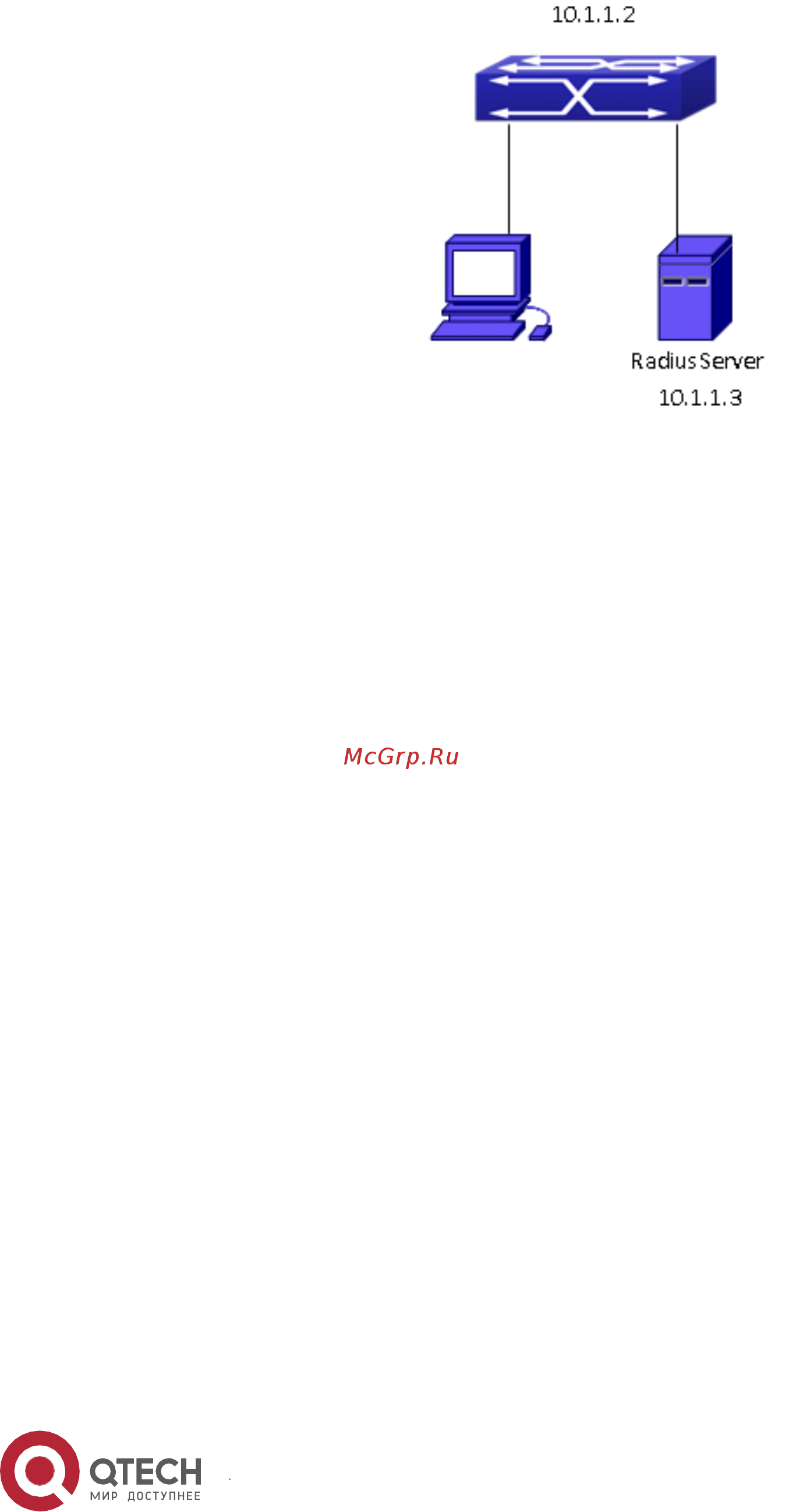

Как показано на рисунке выше, на коммутаторе настроены сети VLAN1, которой
принадлежит порт 1, и VLAN10, которой принадлежит порт 2. Узел подключен к порту 1,
сервер Radius — к порту 2. В сети VLAN1 включается отслеживание IGMP-пакетов, на
порте 1 — IGMP-аутентификация. Коммутатору назначен IP-адрес 10.1.1.2, а серверу
Radius — 10.1.1.3.
Этапы настройки
Switch#config
Switch(config)#ip igmp snooping
Switch(config)#ip igmp snooping vlan 1
Switch(config)#interface ethernet 1/0/1
Switch(config-if-ethernet1/0/1)#igmp snooping authentication
enable
Switch(config-if-ethernet1/0/1)# exit
Switch(config)#ip igmp snooping authentication radius none
Switch(config)#interface vlan 10
Switch(config-if-vlan10)#ip address 10.1.1.2 255.255.255.0
Switch(config-if-vlan10)# exit
Switch(config)#radius-server authentication host 10.1.1.3
Switch(config)#radius-server key test
Switch(config)#aaa enable
