www.qtech.ru
1. Метод аутентификации EAP-MD5
EAP-MD5 — это открытый стандарт IETF, предоставляющий самый низкий уровень
безопасности, так как хеш-функция MD5 подвержена словарным атакам.
На следующем рисунке показаны основные операции при работе метода
аутентификации EAP-MD5.

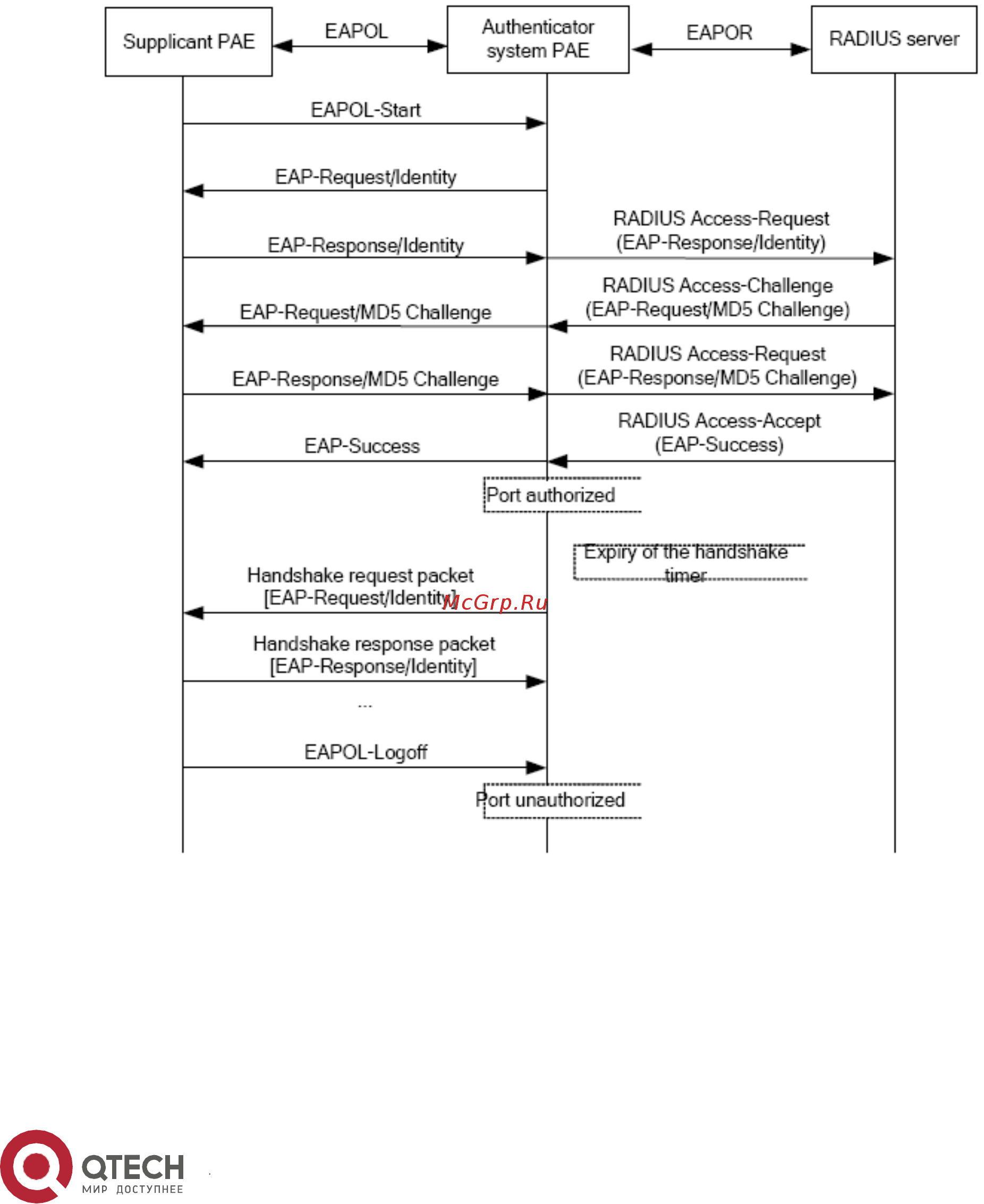

Поток аутентификации 802.1x EAP-MD5
2. Метод аутентификации EAP-TLS
EAP-TLS, предложенный компанией Microsoft, основан на протоколах EAP и TLS. Для того
чтобы защитить аутентификацию идентификатора между клиентской системой и
сервером RADIUS, он использует PKI и динамически формируемые сеансовые ключи. Как
