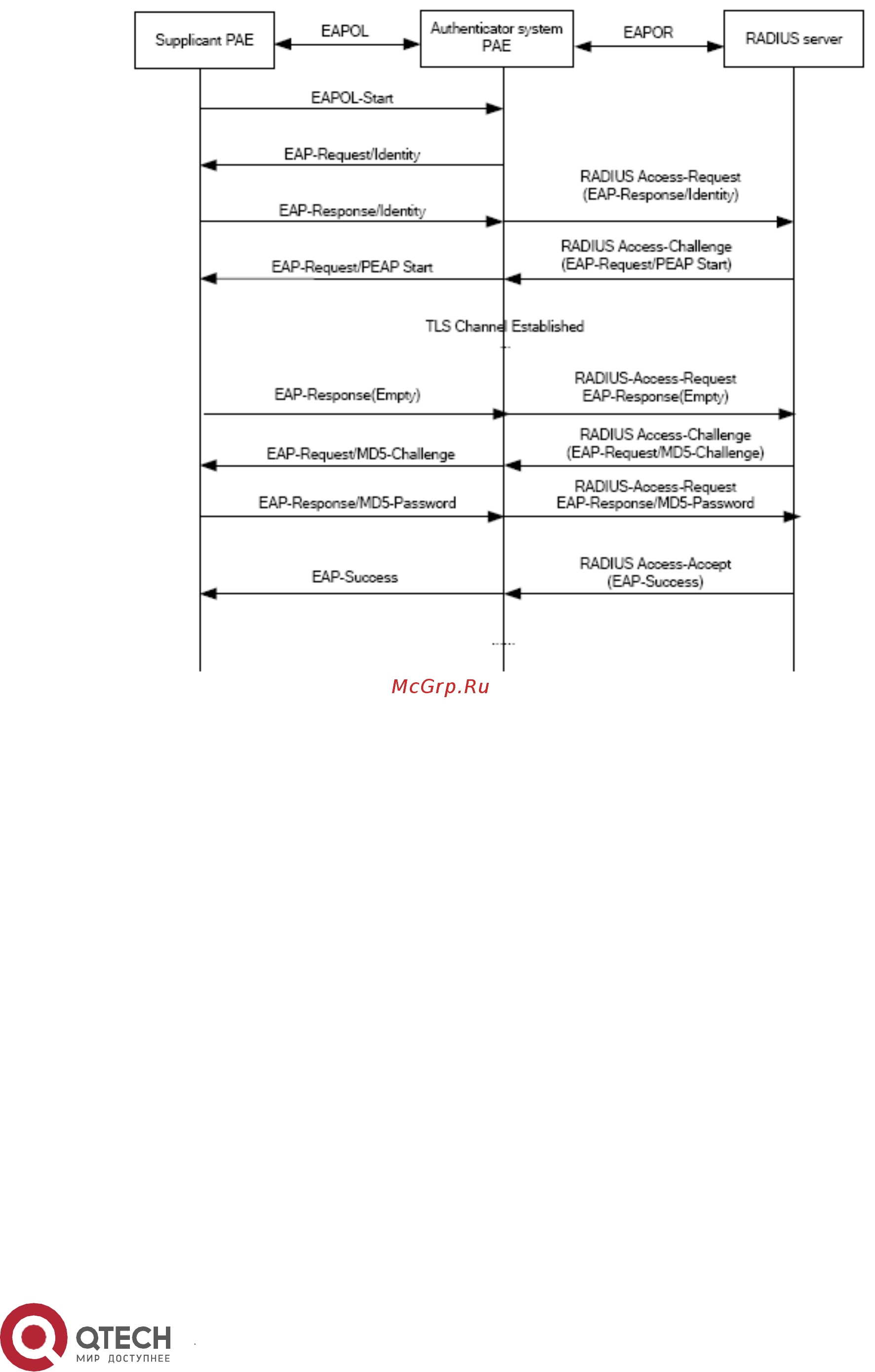

Поток аутентификации 802.1x PEAP
39.1.5.2 Прерывающий режим EAP
В данном режиме сообщения EAP прерываются на устройстве контроля доступа и
преобразуются в сообщения RADIUS. Это позволяет реализовать аутентификацию,
авторизацию и учет. На следующем рисунке показаны основные операции.
В прерывающем режиме EAP устройство контроля доступа и сервер RADIUS могут
использовать методы аутентификации PAP или CHAP. На следующем рисунке показаны
основные операции при работе метода аутентификации CHAP.
