41.3.2 Применение протокола ULPP: типичный пример 2

Применение протокола ULPP: типичный пример 2

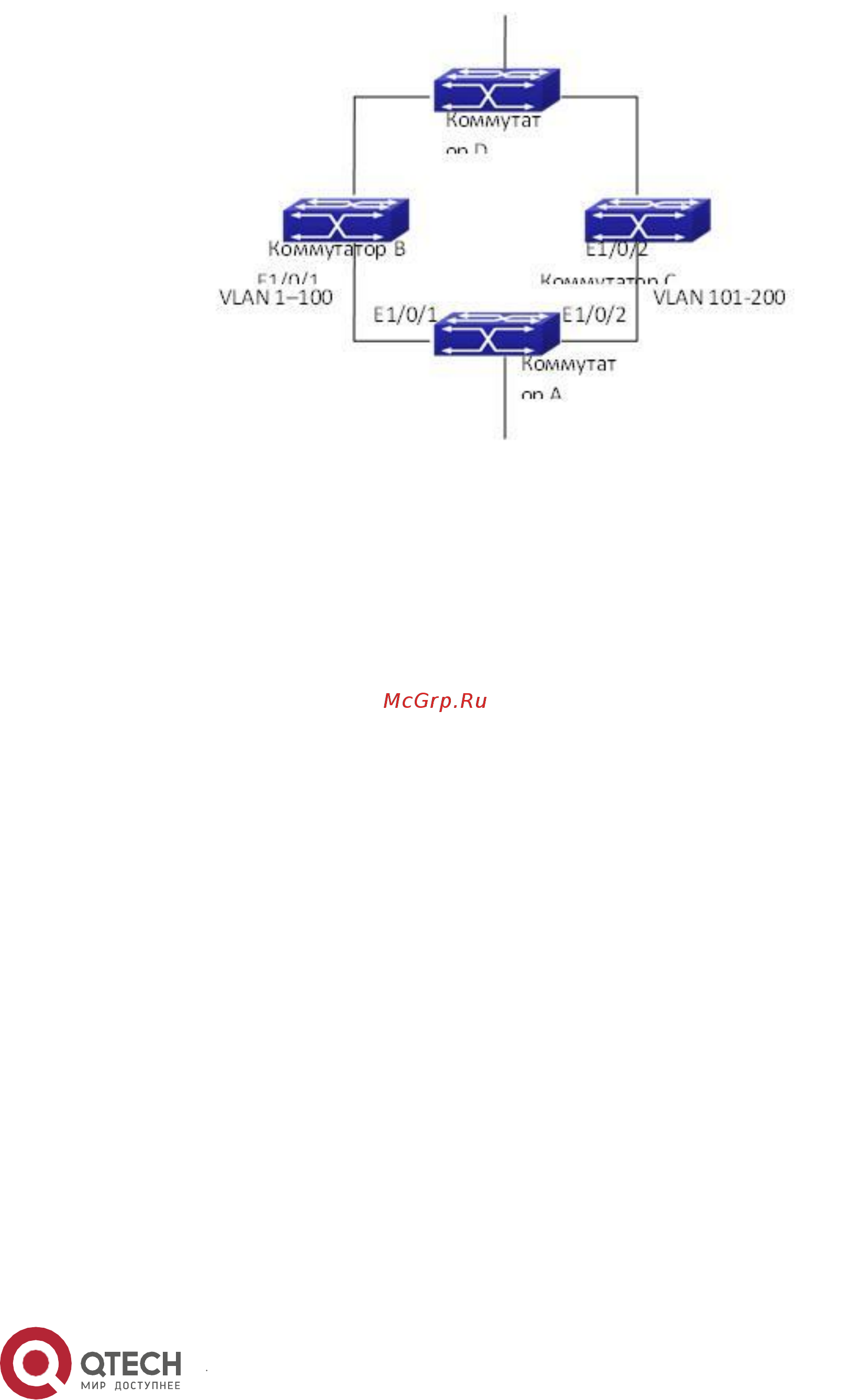

Протокол ULPP может выполнять балансировку нагрузки на сеть VLAN. Как показано на

рисунке, на коммутаторе A настроены две ULPP-группы: порт E1/0/1 назначен ведущим, а

порт E1/0/2 — ведомым в группе 1; порт E1/0/2 назначен ведущим, а порт E1/0/1 —

ведомым в группе 2. Группы 1 и 2 обеспечивают безопасность сетей VLAN 1–100 и 101–

200 соответственно. Как порт E1/0/1, так и порт E1/0/2 находятся в состоянии

переадресации. Ведущий и ведомый порты взаимозаменяемы и перенаправляют пакеты

разных диапазонов VLAN соответственно. При возникновении проблемы на порте E1/0/1

переадресация трафика VLAN 1–200 выполняется портом E1/0/2. После восстановления

порта E1/0/1 порт E1/0/2 продолжает перенаправлять пакеты VLAN 101–200, однако

переадресация данных VLAN 1–100 переключается на порт E1/0/1.

Список задач по настройке коммутатора A:

Switch(Config)#spanning-tree mst configuration

Switch(Config-Mstp-Region)#instance 1 vlan 1-100

Switch(Config-Mstp-Region)#instance 2 vlan 101-200

Switch(Config-Mstp-Region)#exit

Switch(Config)#ulpp group 1

Switch(ulpp-group-1)#protect vlan-reference-instance 1

Switch(ulpp-group-1)#preemption mode

Switch(ulpp-group-1)#exit

Switch(Config)#ulpp group 2

Switch(ulpp-group-2)#protect vlan-reference-instance 2

Switch(ulpp-group-1)#preemption mode
