Техническое описание
4. Установка 15
www.qtech.ru

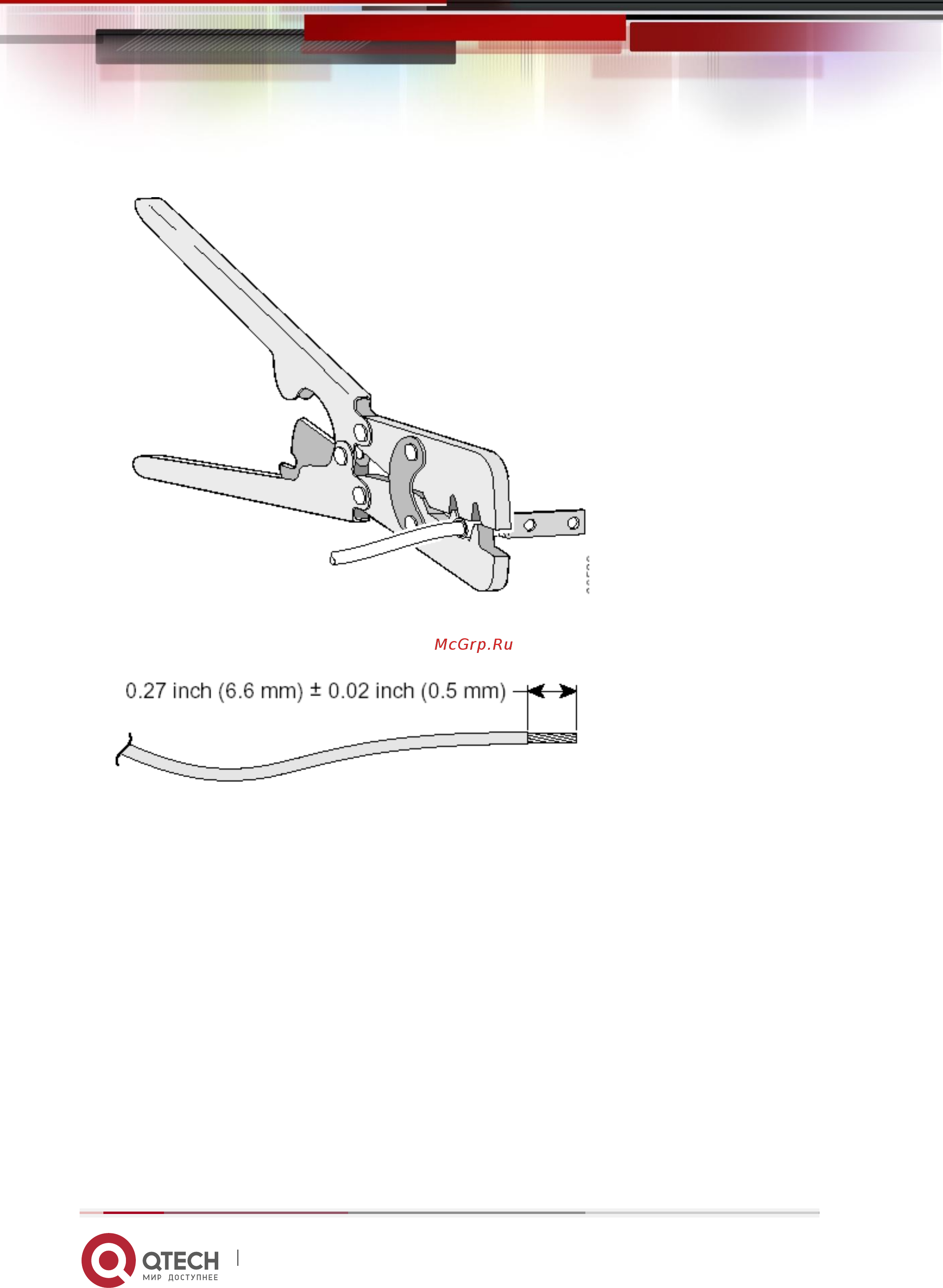

Рисунок 4-5. Зачистка провода питания
Рисунок 4-6. Внешний вид провода питания 48 В
Шаг 3. Вставить 4 зачищенных провода в соответствующие отверстия соединительного
разъема 48 В. Обратите внимание на расположение положительного и
отрицательного контактов.
