Техническое описание
2. Характеристики и возможности 7
www.qtech.ru
Таблица 2.2 Атрибуты интерфейсов коммутатора Fast Ethernet серии QSW-2910
Атрибут
10/100BASE-T
10/100/1000BASE-T
1000BASE-X/100BASE-X
Тип
интерфейса
RJ-45
SFP
SFP
Количество
интерфейсов
8
2
2
Описание
10/100 Мбит/с
полудуплекс /
полный дуплекс
автоматическое
согласование
MDI/MDIX
10/100/1000 Мбит/с
полудуплекс /
полный дуплекс
автоматическое
согласование
MDI/MDIX
1000BASE-LX/SX
100BASE-X
полный дуплекс SM или
MM
2.1.3 Консоль
Консоль коммутатора Fast Ethernet серии QSW-2910 соответствует стандарту EIA/TIA-232
для асинхронного интерфейса. Через этот интерфейс пользователи могут настраивать
коммутатор.
Таблица 2-3. Атрибуты консоли коммутатора QSW-2910
Атрибут
Асинхронный последовательный интерфейс
Тип интерфейса
RJ-45
Стандарт интерфейса
Асинхронный EIA/TIA-232
Скорость передачи
9600 бит/с
2.2. Задняя панель коммутатора
На следующем рисунке показана задняя панель коммутатора Fast Ethernet серии QSW-
2910. На панели расположены винт заземления и 2 заглушки.

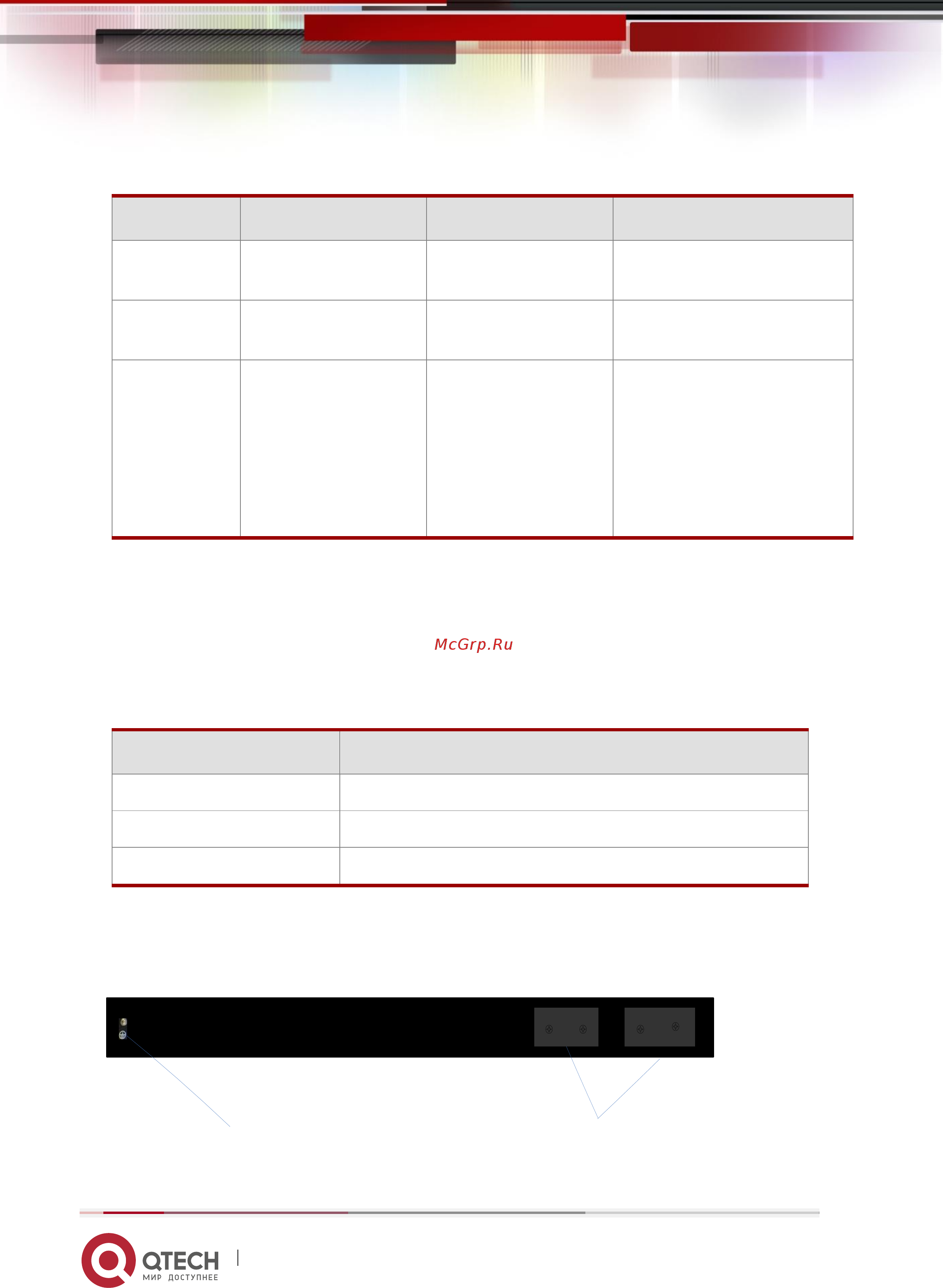

Рисунок 2-2. Задняя панель коммутатора QSW-2910
1
2
