1.3 Описание оборудования

1.3.1 Передняя панель

На передней панели коммутатора QSW-3000-28T-AC располагаются: 24 порта

10/100/1000Base-T, 2 комбинированных порта (2 порта RJ-45 и 2 порта SFP), 2 оптических

порта SFP, 1 порт консоли и 32 светодиодных индикатора.

Передняя панель коммутатора QSW-3000-28T-AC показана на следующем рисунке.

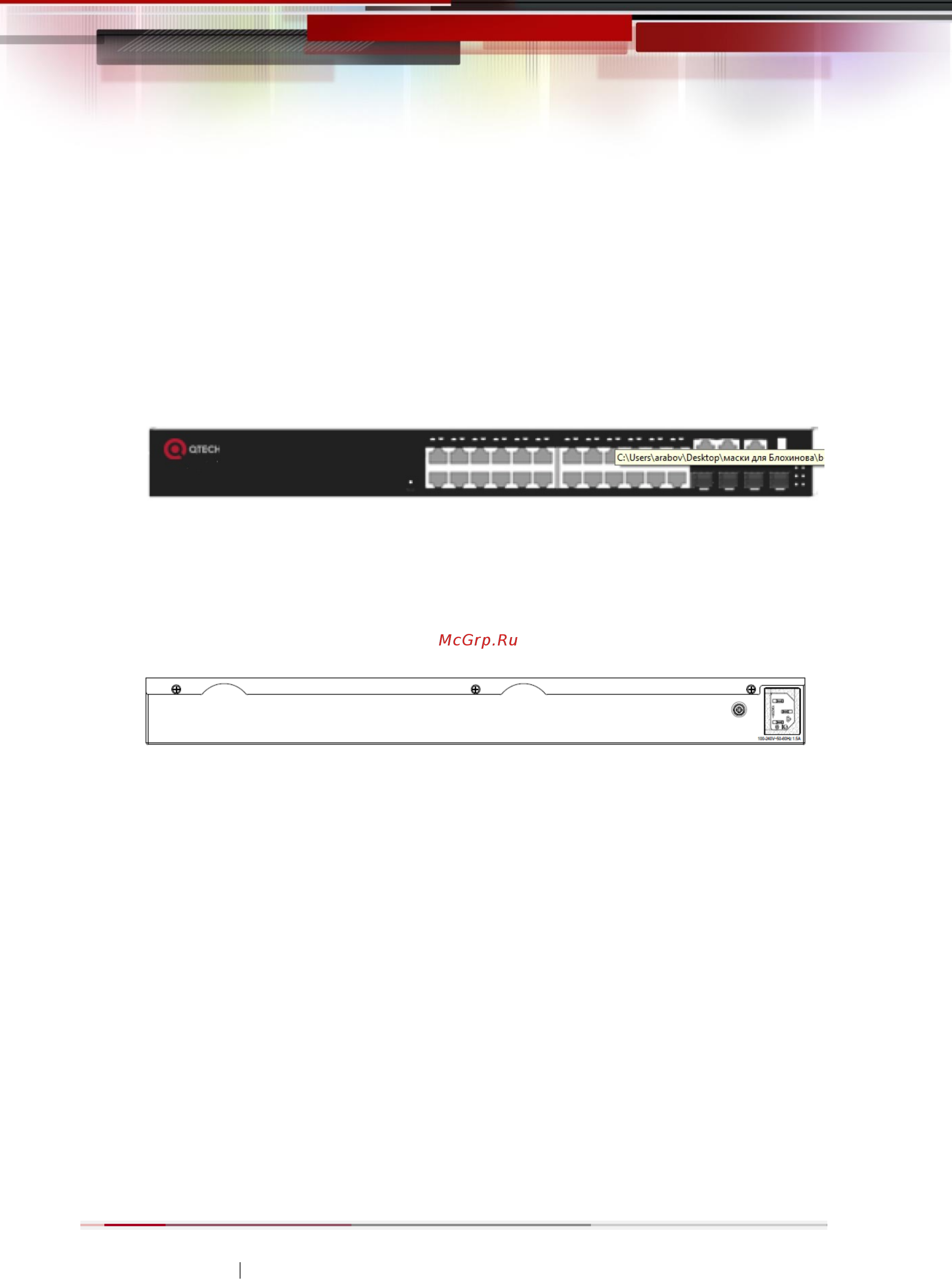

Рис. 1-2. Передняя панель коммутатора QSW-3000-28T-AC

1.3.2 Задняя панель

Коммутатор QSW-3000-28T-AC оборудован одним разъемом для источника питания

переменного тока 220 В.

Рис. 1-3. Задняя панель коммутатора QSW-3000-28T-AC
