Глава 10 Настройка Port channel

10.1 Общие сведения о Port channel

Для понимания термина порт-канала (Port channel) надо ввести понятие группы портов.

Группа портов – это группа физических портов на конфигурационном уровне. Только

физические порты в группе портов могут быть частью объединенного канала и стать

членами Port channel. Логически группа портов является не портом, а набором портов.

При определенных условиях физические порты в группе портов позволяют посредством

объединения портов сформировать Port channel, который обладает всеми свойствами

логического порта и таким образом становится независимым логическим портом.

Агрегация портов — это абстрактное понятие, подразумевающее по собой объединение

набора портов с одинаковыми свойствами в логический порт. Port channel — это набор

физических портов, который логически используется как один физический порт. Он

может использоваться пользователем как обычный порт. Он не может не только

добавить пропускной способности на сеть, но и способен обеспечить резервирование

соединений. Обычно объединение портов используется, когда коммутатор подключен к

маршрутизатору, клиентской станции или другим коммутаторам.

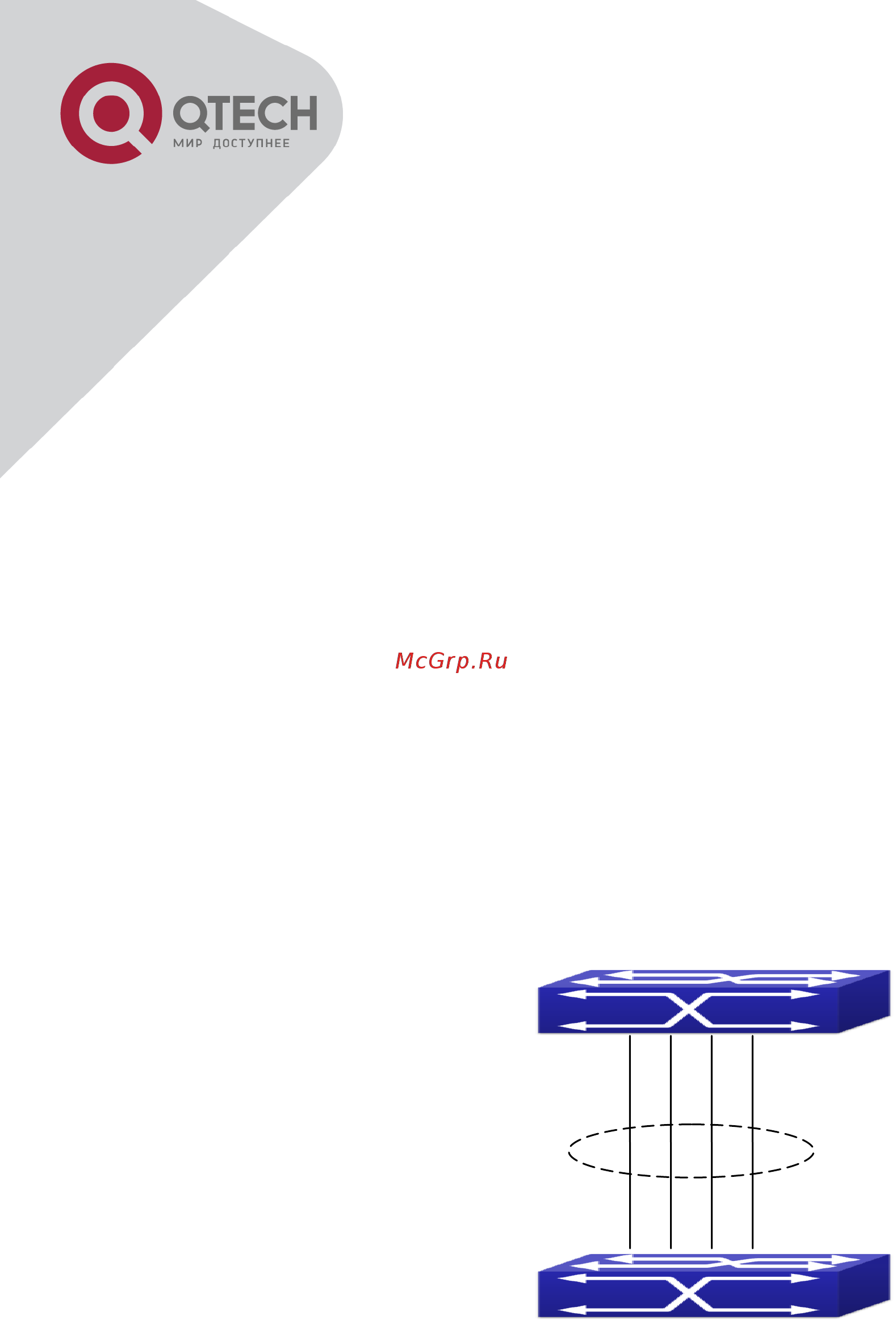

Агрегирование портов

Как показано выше, коммутатор S1 объединил порты в Port channel. Пропускная

полоса Port channel равна сумме пропускных способностей четырех портов. Когда

необходимо передать трафик с коммутатора S1 на S2, распределение трафика будет

определяться на основе MAC адреса источника и младшего бита MAC адреса

приемника. В результате вычислений определяется, какой порт будет передавать трафик.

Если один порт в Port channel неисправен, трафик будет перераспределяться на другие

порты посредством алгоритма распределения. Данный алгоритм поддерживается

аппаратно.

Коммутатор предлагает два метода конфигурации объединения портов: ручное
