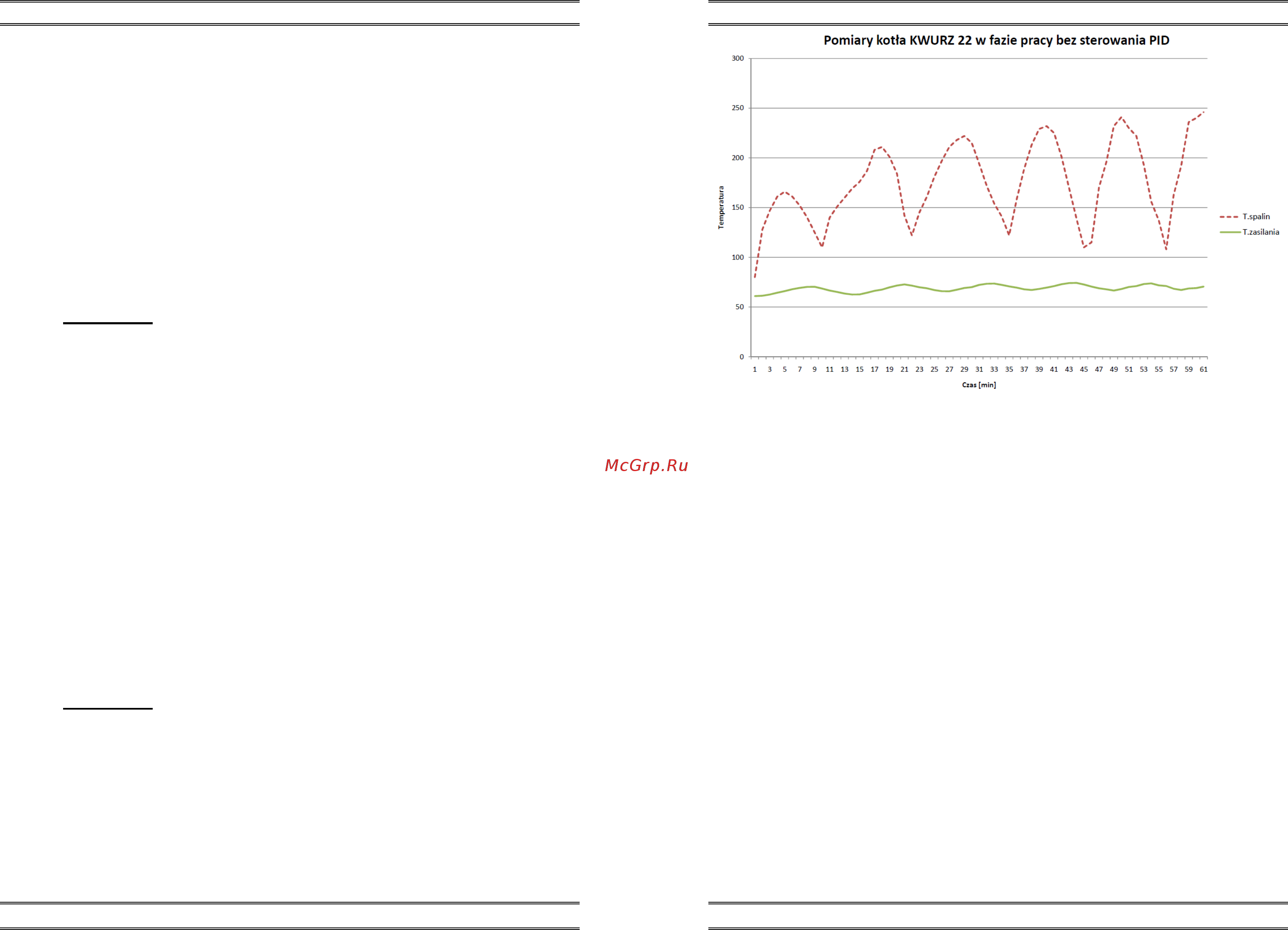

LUKSUS EKO PID – РЕГУЛЯТОР ТЕМПЕРАТУРЫ КОТЛА Ц.О.

а) Насосы и воздуходувка:

• жилу желто-зеленого цвета (защитный ноль) подключить к зануляющему

болту, обозначенному символом PE, находящемуся в нижней части

клапана регулятора,

• голубую и коричневую жилу (г(N) и бр(Br) подключить к зажимной планке

регулятора,

• с другой стороны эти проводы подключить к соответствующим

зажимам в присоединительных коробках этих устройств;

б) Термовыключатель воздуходувки:

• голубую и коричневую жилу (г(N) и бр (Br) подключить к зажимной

планке регулятора,

• с другой стороны датчик с помощью зажимного манжета закрепить

на трубе питания центрального отопления, непосредственно возле

выхода из котла;

Внимание! В случае отсутствия этого выключателя,

воздуходувку надо подключить к зажиму N термовыключателя и

Br воздуходувки..

в) Датчик температуры выхлопных газов:

• голубую и коричневую жилу ( г(N), ко(Br) ) подключить к зажимной

планке регулятора (очерёдность не существенная),

• датчик вложить в отверствие в трубе и закрепить винтом

г) Датчик температуры котла:

• голубую и коричневую жилу ( г(N), ко(Br) ) подключить к зажимной

планке регулятора,

• датчик вложить в измерительное отверстие в котле, заранее

наполненном маслом;;

д) Датчик температуры Г.В.:

• голубую и коричневую жилу ( г(N), ко(Br) ) подключить к зажимной планке

регулятора,

• датчик вложить в измерительное отверстие в баке горячей воды для

бытовых целей;

e) Провод комнатного регулятора (термостата):

Внимание! Для присоединения рекомендуемое применение

повернутого пара проводов, очерёдность присоединения (1,2) не

существенная.

• термостат полагаться исправить на внутренней стене, вокруг 1,5м

над полом, в месте не подвергнутом на случайную циркуляцию

воздуха, из дала от нагревательных элементов;

• жили соединительного провода (1 и 2) подключить к зажимной

планке регулятора;

• из второй стороны эти проводы присоединить для комнатного

регулятора.
