LUKSUS EKO PID – РЕГУЛЯТОР ТЕМПЕРАТУРЫ КОТЛА Ц.О.
8
II. Панель управления.

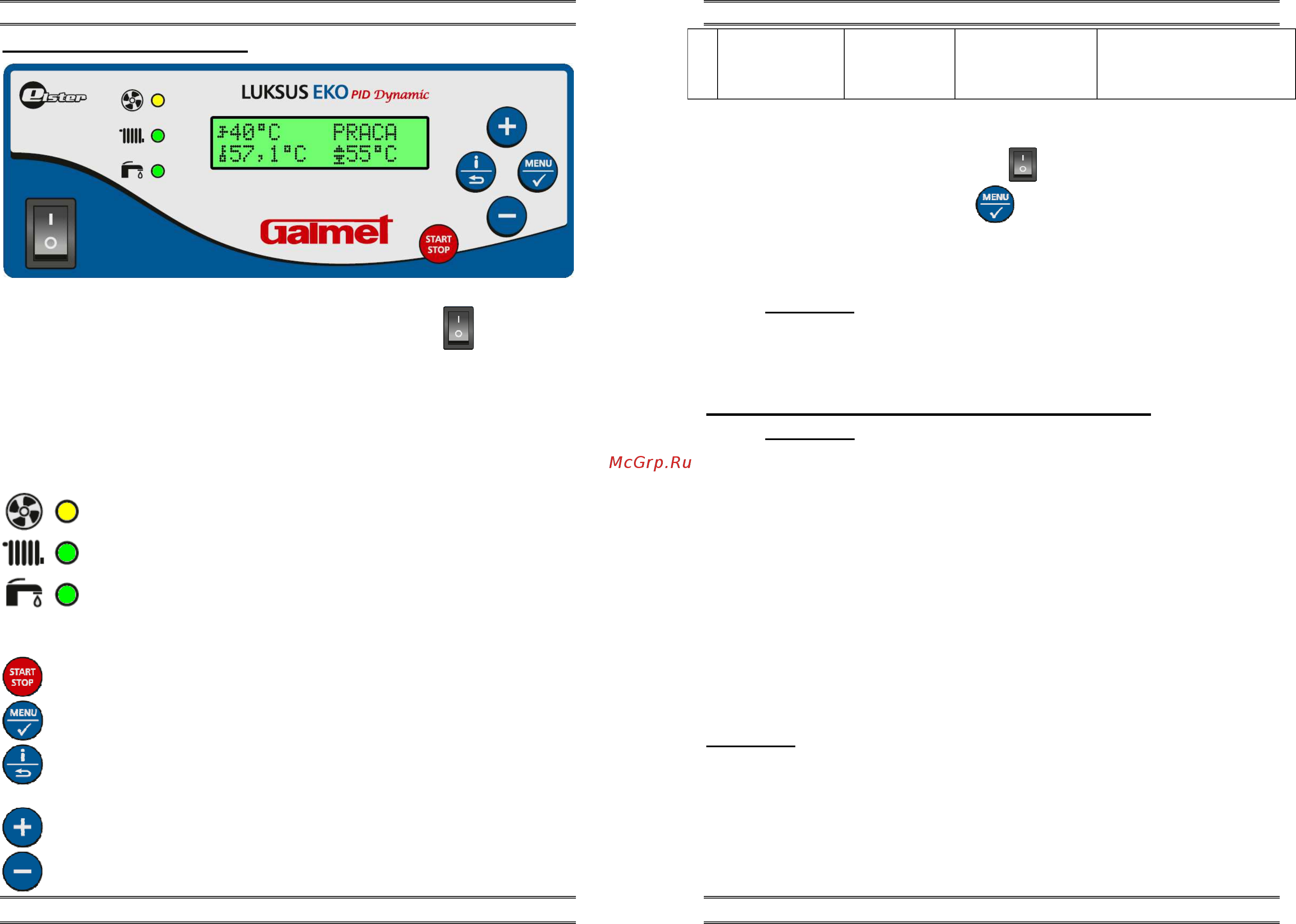

Rys. 1. Widok panelu sterowania.
Регулятор прилагаем в сеть включателем . В первое
времени объяснённый останется версия программы и переведённый
останется тест воздуходувки и насоса, затем регулятор выяснит
главный экран. В верхней линии экрана, из левой стороны выясненная
актуальная температура Г.Б.В. а из правой стороны текущий порядок
работы. В нижней линии экрана, из левой стороны выясненная текущая
температура воды в котле а из правой стороны заданная температура.
Контрольные лампочки показывают соответственно:
работу воздуходувки,
работу циркуляционного насоса Ц.О.
работу грузящего насоса Г.Б.В.
Действие отдельных клавишей:
запуск и остановка процесса сгорания,
переход в издание параметров или утверждение переключений,
получение информации о работе котла или аннуляция
переключений,
увеличение ЗАДАННОЙ ТЕМПЕРАТУРЫ или параметра,
уменьшение ЗАДАННОЙ ТЕМПЕРАТУРЫ или параметра.
LUKSUS EKO PID – РЕГУЛЯТОР ТЕМПЕРАТУРЫ КОТЛА Ц.О.
17
8
Регулятор не
действует.
нет Пережженный
вкладыш
предохранителя.
Обменять вкладыш
предохранителя под
подсоединительной
крышкой.
Если пользователь потерял контроль над процессом сжигания
учитывая отбор несоответствующих параметров, то полагаться
выключить регулятор выключателем и вновь его включить держа
одновременно втиснутый клавиш даже для появления на дисплее
надписи „ЗАВОДСКАЯ НАСТРОЙКА”. Таким образом будут
восстановлены фабричные установки приспособленное в
требования производителя котла.
Внимание! Если после исполнения вышеуказанный
занятию регулятор он не вернётся в нормальную работу,
полагаться связаться по телефону с производителем под
номером +48 61 4377690.
VI. Подключение регулятора к котлу Ц.О.
Внимание! Установку должен произвести человек, имеющий
соответствующие полномочия, при выключенной вилке питания
устройства из розетки сети! В связи с электромагнитными
помехами энергетической сети, которые могут оказывать влияние
на работу системы, а также на безопасность работы во время
обслуживания, надо безоговорочно подключить регулятор к сети
с зануляющим проводом. Надо правильно производить зануление
насосов, податчика и воздуходувки. Обратите внимание на
зануление двигателей этих устройств!
Возможная замена провода питания должна быть произведена
только у производителя или в авторизованном сервисе!
1. Механический монтаж.
Монтаж совершается через насунутие регулятора на рельс DIN
и дополнительное обеспечение двумя винтами переходящими через
задние ножки под соединительной хлопушкой.
Внимание! Устройство целиком разъединяющее. Демонтаж
заключается в снятии хлопушки в задней части обшивки, вынутию
соедини и перемычек на проводах из нижней части обшивки и
покиданию у котла соединительной хлопушки с нулящими
проводами.
2. Электрический монтаж.
Подключить провода питания к исполнительным элементам и
датчики (Рис. 2) в соответствии со следующей процедурой:
