Galmet KSG PT20 [8/24] Монтаж солнечных коллекторов

2.3.3. Элементы, входящие в комплект для монтажа плоских коллекторов типа KSG21/27

Premium GT, KSG21/27 GT на плоской крыше

Детально A

Детально B

Коллектор

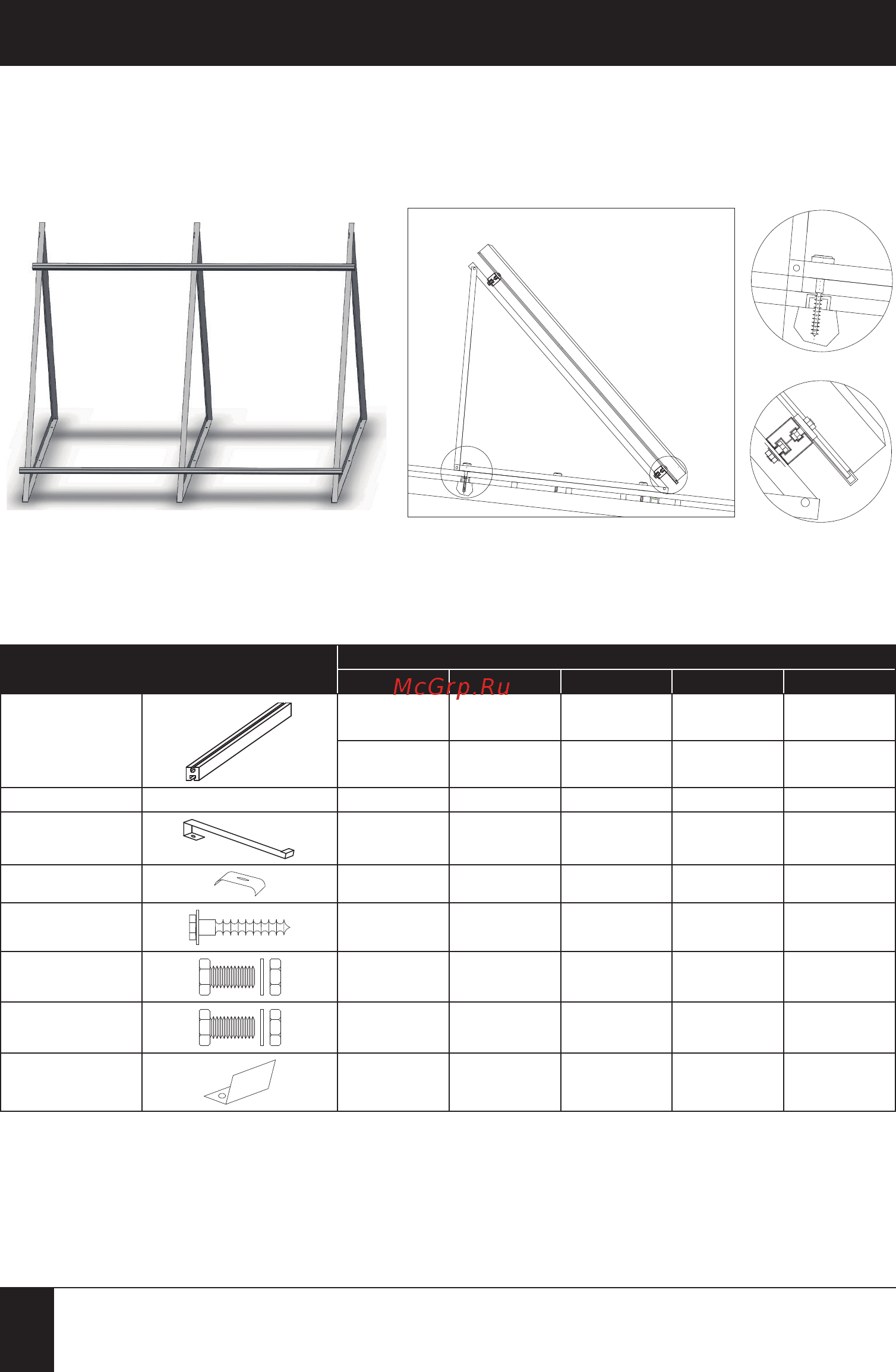

Стойка для монтажа плоских коллекторов на плоской крыше Пример монтажа плоских коллекторов на плоской крыше

Элементы монтажного комплекта для плоских крыш:

Элемент комплекта / Количество коллекторов

KSG21 Premium GT / KSG27 Premium GT

1 2 3 4 5

Профильные рейки

2 x 112 cm 2 x 224 cm

2 x 112 cm

2 x 224 cm

4 x 224 cm

2 x 112 cm

4 x 224 cm

2 x 144 cm 2 x 288 cm

2 x 144 cm

2 x 288 cm

4 x 288 cm

2 x 144 cm

4 x 288 cm

Треугольник - 2 3 4 5 6

Держатель

коллектора

2 4 6 8 10

Крепежный зажим

4 8 12 16 20

Винт 8 мм с головкой

и прокладкой

6 9 12 15 18

Болт M10,

прокладка, гайка

6 10 18 22 30

Болт M8, прокладка,

гайка

10 17 24 31 38

Соединитель для

профильных реек

0 0 2 2 4
