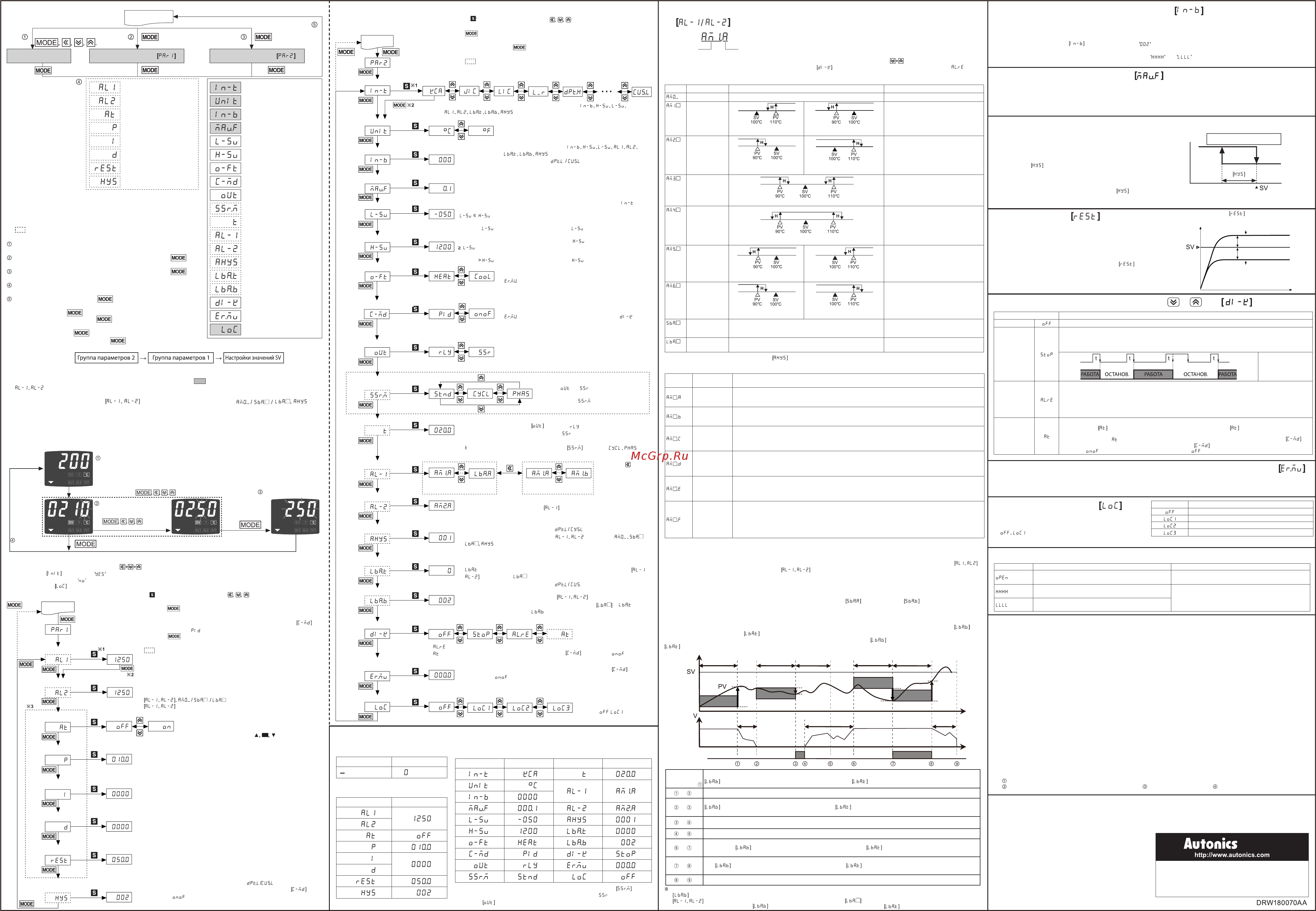

Блок-схема групп
настроек
Аварийная сигнализация Коррекция входного сигнала
Режим «РАБОТА»
Настройки значений
SV
Группа параметров 1 Группа параметров 2
Нажмите одну из кнопок
2 c 4 c
3 c3 c
AL1 температура вых.
сигнализации 1
AL2 температура вых.
сигнализации
Автонастройка
Пропорциональный
коэффициент
Время интегрирования
Время дифференцирования
Настройка ручного сброса
(корр. нормального отклонения)
Настройка гистерезиса
в режиме дискретного
управления (ВКЛ./ВЫКЛ.)
Тип входа
Единицы измерения
температуры
Коррекция входного сигнала
Входной цифровой фильтр
Нижнее ограничение
заданного значения SV
Верхнее ограничение
заданного значения SV
Режим работы выхода
управления
Режим управления
Управляющий выход
Выход на основе ТТР
Цикл управления
AL1 рабочий режим вых.
сигнализации 1
AL2 рабочий режим вых.
сигнализации 2
Гистерезис на выходе
аварийной сигнализации
Время регистрации обрыва
контура регулирования
Период обнаружения
обрыва контура
Кнопка дискретного входа
Измеряемое значение
выхода управления в случае
ошибки входного сигнал
Блокировка настроек
1: Не отображается для модели с электропитанием перем. / пост. ток
(TC4-2R).
Если в течение 30 секунд не нажата ни одна клавиша, температурный
контроллер переключится в режим работы автоматически, при этом
значение параметра не изменится.
Этот параметр может не отображаться в зависимости от настройки
других параметров или характеристик
В режиме работы один раз нажать любую клавишу. Будет выполнен
переход к группе настроек.
В режиме работы один раз нажать и удерживать клавишу в
течение 2 секунд. Будет выполнен переход к группе настроек 1.
В режиме работы один раз нажать и удерживать клавишу в
течение 4 секунд. Будет выполнен переход к группе настроек 2.
При переходе к группе настроек на дисплее отобразится первый
параметр группы.
Нажать и удерживать клавишу в течение 3 секунд. Будет
выполнен переход в режим работы.
Исключение: Нажат в режиме группы настроек уставки нажать
клавишу и удерживать клавишу Будет выполнен переход в режим
работы.
Снова нажать клавишу в течение 1 секунды после переключения
в режим работы с помощью клавиши . Будет выполнено
переключение к первому параметру предыдущей группы настроек
Настройка параметров
Настроить параметры в указанном выше порядке, учитывая набор параметров каждой группы настроек
После изменения настройки параметра группы 2 проверить корректность заданного значения.
Модель с индикатором (TC4-NN) отобразит затененный параметр ( ) из группы параметров 2.
параметры группы 2 определяют будет ли отображаться значение в соответствии с типом выхода аварийной
сигнализации.
Если рабочий режим сигнализации для группы параметров 2 установлен
параметр не будет отображаться.
Порядок настройки SV группы
Изменение установленного значения температуры с 210°C на 250°C.
Режим работы (отображается текущая температура)
Нажмите одну из кнопок .
Установите режим
изменений на Изменить
(Change) с помощью
клавиш .
Завершить настройку
Проверить задан-
ное значение SV
Сброс значений параметров
Сбрасывает настройки всех параметров на заводские значения
по умолчанию. Удерживайте клавиши на передней панели в течение 5 сек, чтобы сбросить значения
параметра . Выберите и все параметры будут сброшены к заводским значениям, заданным по
умолчанию. Выберите и будут восстановлены предыдущие настройки Если настраиваемый параметр
заблокирован или выполняется автонастройка, сброс параметров будет недоступен. (Исключение: TC4Y)
1: Нажмите любую клавишу из .
2: После проверки/изменения значения каждого параметра, нажмите
клавишу , установленное значение мигнет дважды и будет
произведен переход к следующему параметру автоматически.
3: Отображается при установке параметра типа управления
группа настроек 2 .
Нажмите м клавишу и удерживайте в течение 3 с, чтобы вернуться
в рабочий режим из настроек любого параметра.
Этот параметр может не отображаться в зависимости от
настройки других параметров
Диапазон настройки: Сигнализация отклонения (от -[полная шкала]
до [полная шкала]),
Сигнализация отклонения от абсолютного значения (температурный
диапазон)
Если в качестве настройки параметра режима сигнализации
из группы параметров 2 выбрано
, параметры на дисплей выводиться не будут.
Группа параметров 1
Группа параметров 2
Начинает работать в режиме автонастройки, если
он ВКЛ. и установлен, автоматически переходит в
состояние ВЫКЛ. по завершении операции.
Индикаторы отклонения ( ) мигают
(с периодом: 1 с) при автонастройке.
Диапазон настройки: от 0,1 до 999,9
o
C/°F
Диапазон настройки: от 0 до 9999 с
Интегральная составляющая будет выключена (OFF), если установлен «0».
Диапазон настройки: от 0 до 9999 с
Интегральная составляющая будет выключена (OFF), если установлен «0».
Диапазон настройки: от 0,0 до 100,0%
Отображается в режиме P/PD регулирования.
Диапазон настройки: от 1 до 100°C/°F (для : от 0.1 до 50.0
o
C/
o
F)
Отображается при установке параметра типа управления группа
настроек 2 .
3 с
2 с
Режим «РАБОТА»
AL1 температура вых. сигнализации
AL2 температура вых. сигнализации
Автонастройка
Пропорциональный
коэффициент
Время интегрирования
Время дифференцирования
Ручной сброс
Управление гистерезисом
(вкл/выкл)
1: Нажмите любую клавишу из .
2: После проверки/изменения значения каждого параметра, нажмите
клавишу, установленное значение мигнет дважды и будет
произведен переход к следующему параметру автоматически.
Нажмите клавишу и удерживайте в течение 3 с, чтобы вернуться в
рабочий режим из настроек любого параметра.
Этот параметр может не отображаться в зависимости от настройки
других параметров или характеристик
При изменении типа входа, меняются параметры SV, /
.
Во время настройки единиц измерения температуры
мигает индикатор единиц измерения температуры
лицевого дисплея
При изменении единиц измерения температуры,
меняются параметры SV,
.
Диапазон настройки: от -999 до 999 ( от -199.9 до 999.9)
Диапазон настройки: От 0,1 до 120,0 с
Устанавливает время входного цифрового фильтра для среднего
входного значения соотв. типа управления и отображает значение.
Диапазон настройки: В пределах рабочего диапа-
зона температур по входному датчику
[ ( цифр.)]
При изменении значения нижнего предела SV,
если SV < , SV будет присвоено значение .
Диапазон настройки: В пределах рабочего
диапазона температур по входному датчику [
( +1цифр.)]
При изменении значения верхнего предела SV,
если SV , SV будет присвоено значение .
В случае [ ] типа
входного датчика,
настройки нижнего/
верхнего предела
температур (SV) также
устанавливаются
как макс./мин.
температура рабочего
диапазона входного
датчика.
При изменении управляющего выхода, устанавливается
.
При изменении типа управления, устанавливается
(управляющий выход MV менее 100%) и
автоматически переходит в состояние ВЫКЛ.
Работает только выбранный выход: Реле или ТТР.
Отображается при выборе управляющего
выхода как . Для типа электро-
питания перем. / пост. тока (TC4-2R),
этот параметр не отображается.
Диапазон настройки от: 0,5 до, 120,0 с
Если управляющий выход задан как , заводское значение
по умолчанию 20.0 с, или задается как , заводское значение по
умолчанию 2.0 с
не будет отображаться если выход ТТР задан как .
Нажмите клави-
шу для смены рабо-
чего режима на
дополнительный
режим аварийной
сигнализации.
Доп. режим аварийной
сигнализации
Аналогично описанному выше .
При изменении режима сигнализации AL1, AL2, устанавливается
температура срабатывания сигнализации AL1, AL2.
Диапазон настройки: от 1 до 100°C/°F ( : от 0,1 до 50,0°C)
Если рабочий режим сигнализации установлен ,
параметр не отображается.
Диапазон настройки: от 0 до 9999 с (настраивается автоматически в режиме
автонастройки)
параметр отображается, если рабочий режим сигнализации
установлен - .
Диапазон настройки: от 0 до 999°C/°F ( от 0.0 до 999.9°C/°F)
(настраивается автоматически в режиме автонастройки)
При рабочем режиме сигнализации установленом на
обнаружение обрыва контура регулирования (LBA) , и
параметре отличном от 0, отображается параметр.
не отображается в случае моделей без выходов сигнализации.
не отображается если параметр типа управления установлен .
Диапазон настройки: от 0,0 до 100,0%
0.0/100.0% отображается если параметр типа управления
установлен .
При смене режима управления с PID на ВКЛ./ВЫКЛ., если MV менее
100.0%, параметр задается равным 0.0%.
Для модели с индикатором
(TC4-NN), доступны
только , .
Заводская настройка (значения по умолчанию)
Режим «РАБОТА»
3 с
4 с
Тип входа
Единицы измерения температуры
Коррекция входного сигнала
Входной цифровой фильтр
Нижнее ограничение заданного значения SV
Режим работы выхода управления
Режим управления
Управляющий выход
Цикл управления
AL1 рабочий режим сигнализации 1
AL2 рабочий режим вых. сигнализации 2
Рабочий режим аварийной
сигнализации
Гистерезис на выходе аварийной сигнализации
Диапазон обнаружения обрыва контура
Кнопка дискретного входа
Блокировка настроек
Время регистрации обрыва контура регулирования
Выход на основе ТТР
Верхнее ограничение заданного значения SV
Измеряемое значение выхода управления
в случае ошибки входного сигнал
Заданное значение SV Группа параметров 2
Группа параметров 1
Параметр
Параметр
Параметр Параметр
Заводское значение
Заводское значение
Заводское значение Заводское значение
Тип электропитания перем. / пост. тока не имеет выхода ТТР
поддерживает только режим ВКЛ./ВЫКЛ. при выборе управляющего
выхода .
Режим
сигнализации
Функция
сигнализации
Алгоритм аварийной сигнализации настраивается путем выбора
комбинации режима и функции сигнализации.
В моделях с двумя выходам аварийной сигнализации выходы
аварийной сигнализации работают независимо друг от друга.
Когда значение температуры выходит за пределы аварийной
сигнализации, сигнал тревоги автоматически сбрасывается.
Если значение функции сигнализации определено как блокировка или
блокировка с последовательностью готовности 1/2, нажмите клавишу
цифрового ввода (удерживайте 3 с , клавиша цифрового
ввода группы параметров 2 установливает значение ),
или отключите электропитание и включите снова, чтобы сбросить
аварийную сигнализацию.
1) Режимы работы сигнализации
Режим Наименование Режим сигнализации Описание
— — Нет индикатора
Сигнализация
отклонения
от верхнего
предела
Отклонение верхнего пред. знач.:
Установите знач. 10°C
Отклонение верхнего пред. знач.:
Установите знач. -10°C
Когда разность значений PV и
SV превышает установленное
значение разности температур
(верхний предел), включается, выход
аварийной сигнализации включается.
Сигнализация
отклонения
от нижнего
предела
Отклонение нижнего пред. знач.
Установите знач. 10°C
Отклонение нижнего пред. знач.
Установите знач. -10°C
Когда разность значений PV и
SV превышает установленное
значение разности температур
(нижний предел), выход аварийной
сигнализации включается.
Сигнализация
отклонения
от верх./нижн.
предела
Отклонение верхнего, нижнего пред. знач.: Установите знач. 10°C
Когда разность значений PV и SV
превышает установленное значение
разности температур (верхний/
нижний предел), выход аварийной
сигнализации включается.
Резервная
сигнализация
отклонения
от верх./нижн.
предела
Отклонение верхнего, нижнего пред. знач.: Установите знач. 10°C
Когда разность значений PV и SV
превышает установленное значение
разности температур (верхний/
нижний предел), выход аварийной
сигнализации выключается.
Сигнализация
отклонения от
абсолютного
значения верх-
него предела:
Абсолютное знач.
Установите знач. 90°C
Абсолютное знач.
Установите знач. 110°C
Когда значение PV превышает
абсолютное значение, выход
включается.
Сигнализация
отклонения от
абсолютного
значения ниж-
него предела:
Абсолютное знач.
Установите знач. 90°C
Абсолютное знач.
Установите знач. 110°C
Когда значение PV ниже абсолютного
значения, выход включается.
Сигнализация
обрыва цепи
датчика
— Выход включается при обнаружении
обрыва в цепи датчика.
Сигнализация
обрыва контура
— Выход включается при обнаружении
обрыва в цепи контура.
Гистерезис выходного сигнала тревоги
2) Режим сигнализации
Доп.
параметр
Наименование Описание
Стандартная
аварийная
сигнализация
При возникновении аварийного состояния выход аварийной сигнализации включается. Если
аварийного состояния нет, выход аварийной сигнализации отключен.
Триггер
аварийной
сигнализации
При возникновении аварийного состояния выход аварийной сигнализации включается и остается
включенным. (удержание аварийного выхода HOLD)
Последова-
тельность
готовности 1
Первое аварийное состояние игнорируется; при возникновении второго аварийного состояния
активируется стандартный аварийный сигнал. При наличии питания и возникновении аварийного
состояния первое аварийное состояние игнорируется, а при возникновении второй аварийной
ситуации активируется стандартный аварийный сигнал.
Фиксация тре-
воги и после-
довательность
готовности 1
При возникновении аварийного состояния аварийный сигнал включается и фиксируется, при
этом активируется последовательность готовности. При наличии питания и возникновении
аварийного состояния первое аварийное состояние игнорируется, а при возникновении второй
аварийной ситуации активируется фиксируемый аварийный сигнал.
Последова-
тельность
готовности 2
Первое аварийное состояние игнорируется; при возникновении второго аварийного состояния
активируется стандартный аварийный сигнал. При повторной активации последовательности
готовности и наличии аварийного состояния выход аварийной сигнализация не включается.
После сброса аварийного состояния активируется стандартный аварийный сигнал.
Фиксация тре-
воги и после-
довательность
готовности 2
Алгоритм аналогичен функции фиксации тревоги с последовательностью готовности 1.
Функция активируется не только при включении или выключении питания, но также при
установке значения функции аварийной сигнализации или при изменении функции аварийной
сигнализации. При повторной активации последовательности готовности и наличии аварийного
состояния выход аварийной сигнализация не включается. После сброса аварийного состояния
активируется фиксируемый аварийный сигнал.
Состояние повторной активации последовательности готовности для последовательности готовности 1, фиксации аварийного
сигнала с последовательностью готовности 1: Питание включено: Состояние повторной активации последовательности
готовности для последовательности готовности 2, фиксации аварийного сигнала с последовательностью готовности 2:
Электропитание ВКЛ., изменение установленной температуры, температуры срабатывания аварийной сигнализации
или режима работы аварийной сигнализации , переключение режима “СТОП” в режим “РАБОТА”.
3) Сигнализация обрыва цепи датчика
При активации данной функции выход аварийной сигнализации включается, когда датчик не подключен к устройству
или при обнаружении обрыва в цепи датчика во время управления температурой. Пользователь может контролировать
целостность цепи датчика с помощью звукового извещателя или другого устройства с выходным контактом аварийной
сигнализации. Доступны стандартный режим аварийной сигнализации или блокировка .
4) Сигнализация обрыва цепи контура (LBA)
Данная функция позволяет контролировать состояние контура и сигнализировать о наличии аварийного состояния при
изменении температуры объекта. Во время управления нагревом (охлаждением), когда выход управления MV равен 100%
(0% для управления охлаждением) и переменная PV не превышает значение LBA диапазона обнаружения обрыва в
течение времени мониторинга , либо когда выход управления MV равен 0% (100% для управления охлаждением) и
значение переменной PV не ниже значения LBA диапазона обнаружения обрыва в течение времени мониторинга
, аварийный выход сигнализации включается.
Температура
Управляющий
выход MV
Время мониторинга
состояния обрыва
Диапазон обнаруже-
ния обрыва контура
Диапазон обнаруже-
ния обрыва контура
Диапазон обнаруже-
ния обрыва контура
Диапазон обнаруже-
ния обрыва контура
Время мониторинга
состояния обрыва
Время мониторинга
состояния обрыва
Время мониторинга
состояния обрыва
Время мониторинга
состояния обрыва
Сигнализация
обрыва цепи
контура (LBA)
Время
LBA
недейств.
LBA
недейств.
LBA
недейств.
Функция
управления
до момента
Выход управления MV равен 100%, значение переменной PV превышает диапазон обнаружения обрыва LBA
в течение времени мониторинга состояния обрыва .
от до
Состояние изменения выхода управления MV (сброс времени мониторинга состояния обрыва LBA)
от до
Выход управления MV равен 0% и значение переменной PV не ниже диапазона обнаружения обрыва LBA
в течение времени мониторинга обрыва LBA , по истечении времени мониторинга состояния
обрыва активируется аварийный сигнал обрыва цепи контура (LBA).
от до
Выход управления MV равен 0%, аварийный сигнал обрыва цепи контура (LBA) включается и остается
активным.
от до
Состояние изменения выхода управления MV (сброс времени мониторинга состояния обрыва LBA)
от до
Выход управления MV равен 100% и значение переменной PV не превышает диапазона обнаружения
обрыва LBA в течение времени мониторинга обрыва LBA , по истечении времени мониторинга
состояния обрыва активируется аварийный сигнал обрыва цепи контура (LBA).
от до
Выход управления MV равен 100% и значение переменной PV превышает диапазона обнаружения обрыва
LBA в течение времени мониторинга обрыва LBA , по истечении времени мониторинга
состояния обрыва аварийная сигнализация обрыва цепи контура (LBA) отключается.
от до
Состояние изменения выхода управления MV (сброс времени мониторинга состояния обрыва LBA)
Во время выполнения функции автонастройки значения параметров диапазона обнаружения обрыва цепи контура
и времени мониторинга состояния обрыва устанавливаются автоматически. При рабочем режиме сигнализации
заданном как сигнализация обрыва цепи контура (LBA) , отображаются параметры: диапазон
обнаружения обрыва цепи LBA и время мониторинга состояния обрывы LBA .
Управляющий
выход
Сам модуль контроллера может работать без ошибок, однако ошибки могут возникать во внешних входных цепях датчика
температуры. Данная функция предназначена для коррекции таких ошибок.
Например, если фактическое значение температуры составляет 80°С, но на дисплее контроллера отображается значение
78°С, установите в параметре значение коррекции и на контроллере отобразится значение 80°С.
Если в результате коррекции входного сигнала текущее значение температуры (PV) превышает диапазон температур
подключенного датчика, на дисплее отобразится значение или .
Входной цифровой фильтр
Если текущее (отображаемое) значение температуры
(PV) нестабильно и быстро меняется с изменением
входного сигнала, это значение определяется регулирующей переменной MV, при этом стабильность регулирования обеспечить
невозможно. В этом случае можно применить цифровой фильтр входного сигнала, который позволяет стабилизировать текущее
значение температуры. Например, если установить значение цифрового фильтра 0,4 с, фильтрование входного сигнала и
отображение фильтрованного сигнала будут осуществляться в течение 0,4 с. В этом случае текущее (отображаемое) значение
температуры может отличаться от фактического значения температуры.
Гистерезис
Если значение гистерезиса слишком мало, в результате
влияния внешних помех могут возникать колебания
В ключевом режиме управления (ВКЛ./ВЫКЛ.), несмотря на
стабилизацию переменной PV, может возникать колебание.
Колебание может возникать при определенном значении
гистерезиса , определенных характеристиках или
положении датчика. Чтобы уменьшить амплитуду колебаний
до минимального уровня, при разработке системы измерения
на основе температурного контроллера следует учитывать
следующие параметры: значение гистерезиса , мощность
нагревателя, тепловые характеристики, время отклика датчика
и его местоположение.
ВКЛ
Операция нагрева
ВЫКЛ
Гистерезис
Температура
Ручной сброс
В режиме управления П / ПД, после стабилизации значения переменной
PV сохраняется ошибка управления, поскольку повышение и понижение
температуры нагревателя происходит в течение определенного времени,
которое определяется тепловыми характеристиками управляемого
объекта, такими как тепловая емкость, мощность нагревателя. Разность
температур называется смещением; для установки/корректировки
смещения используется функция ручного сброса .
Когда значения PV и SV равны, значение корректировки равно 50,0%.
После стабилизации контура управления, если значение PV меньше заданного
значения SV, корректирующее значение превышает 50,0%; если значение PV
превышает значение SV, корректирующее значение меньше 50,0%.
Ручной сброс в зависимости от качества
управления
Клавиша цифрового ввода ( + 3 с)
Установка ниже 50,0 как
корректирующее значение (сброс)
Смещение
Смещение
Установка выше 50,0 как
корректирующее значение (сброс)
Параметр Операция
ВЫКЛ Функция цифровых кнопок ввода не используется.
RUN/STOP
(пуск/стоп)
Выключение выхода управления. Дополнительный выход (кроме сигнализации обрыва
контура и сигнализации обрыва цепи датчика), при этом выходу управления работает согласно
установленной настройке. Чтобы снова включить выход управления, нажмите и удерживайте
цифровую кнопку ввода в течение 3 секунд.
Клавиша цифрового
ввода (t: более 3 с)
Сброс
аварийной
сигнализации
Принудительный сброс текущего состояния выхода аварийной сигнализации
(только в том случае, если для функции аварийной сигнализации выбран режим фиксации тревоги
либо режим фиксации тревоги и последовательность готовности 1/2). Эта функция применяется,
когда текущее значение выходит за пределы диапазона функции аварийной сигнализации и
при этом включен выход аварийной сигнализации. Непосредственно после сброса аварийной
сигнализации функция аварийной сигнализации начинает работать в нормальном режиме.
Автонастройка
Запуск/останов функции автоматической настройки. Эта функция аналогична функции
автонастройки группы параметров 1. (Функцию автонастройки группы параметров
1 можно запустить и остановить с помощью клавиши цифрового ввода).
Данный параметр отображается только при установленном режиме управления PID
для группы параметров 2. Если режим управления группой параметров 2 установлен
равным , данный параметр будет изменен на .
Управляющий выход MV если входная линия датчика нарушена
Функция служит для установки измеряемого значения (MV) выхода управления на случай ошибки входного сигнала. Задается
пользователем в параметре дискретного управления (ВКЛ./ВЫКЛ.) или измеряемого значения (MV). Позволяет реализовать
управл. выход на основе установленного значения независимо от ПИД- или ВКЛ./ВЫКЛ. управл. выхода.
Блокировка настроек
Функция служит для предотвращения изменения SV и
параметров групп настроек В режиме блокировки можно
просматривать установленные значения параметров.
доступны только для модели с индикатором
(TC4-NN).
Ошибка
Меры предосторожности во время эксплуатации
Основная продукция
Отображение Описание
Деблокировка
Блокировка группы параметров 2
Блокировка группы параметров 1 2
Блокировка группы параметров 1 2 SV настроек
Отображение Описание Устранение неисправностей
Мигает, когда датчик на входе неисправен или не
подключен.
Проверьте подключение датчика.
Мигает, если измеренное датчиками значение
превышает допустимый диапазон температуры.
Когда входной сигнал снова находится в пределах
номинального диапазона измерения температурного
датчика, это изображение пропадает.
Мигает, если измеренное датчиками значение
меньше допустимого диапазона температуры.
1. Следуйте указаниям, приведенным в разделе “Меры предосторожности во время эксплуатации”.
Несоблюдение данных правил может привести к возникновению непредвиденных аварий и несчастных случаев.
2. Перед подключением датчика температуры проверьте полярность на измерительном входе.
В случае использования датчика с термосопротивлением оно должно иметь трехпроводную схему подключения.
Для увеличения длины линии необходимо использовать провода того же сечения, что и у изначальных.
В случае использования датчика с термопарой, для увеличения длины провода применяется специальный
компенсирующий провод.
3. Во избежание влияния индуктивных помех для питания устройства следует использовать линию питания,
отделенную от линий высокого напряжения или силовых линий.
При близком расположении линии питания и линии входного сигнала к линии питания следует подключить сетевой
фильтр, а линию входного сигнала — экранировать.
Датчики должны располагаться на достаточном расстоянии от оборудования, генерирующего мощные магнитные поля
или высокочастотные помехи (приемо-передатчики и т. п.).
4. Устанавливайте силовой выключатель или выключатель цепи в легко доступном месте для подключения и отключения
питания
5. Не используйте прибор для других целей (как вольтметр, амперметр), а только в качестве температурного контроллера
6. При замене входного датчика, сначала отключите электропитание.
После замены входного датчика, измените значения соответствующих параметров.
7. В качестве источника питания следует использовать изолированный источник 24 В= 24-48В пост. тока с ограничением
напряжения/тока или источник питания класса 2 SELV (изолированный источник сверхнизкого напряжения).
8. Организуйте необходимое пространство вокруг устройства с учетом излучаемого тепла.
Для проведения точных измерений температуры, позвольте прибору прогреться в течение 20 минут после включения.
9. Убедитесь, что напряжение электропитания достигает рабочего напряжения в течение 2 с после подачи электропитания.
10. Не подключайте прибор к не используемым клеммам
11. Ниже приводятся допустимые условия эксплуатации данного устройства.
Внутри помещений (в условиях окружающей среды, указанных в разделе технических характеристик)
Максимальная высота над уровнем моря — 2000 м Степень загрязнения: 2 Категория установки: II
■ Фотоэлектрические датчики
■ Оптоволоконные датчики
■ Дверные датчики
■ Датчики дверных проемов
■ Барьерные датчики
■ Датчики приближения
■ Датчики давления
■ Энкодеры
■ Разъемы/гнезда
■ Импульсные источники питания
■ Кнопки, переключатели/ световая аппаратура/ зуммеры
■ Клеммные блоки ввода/вывода и кабели
■ Шаговые двигатели/ драйверы/ контроллеры движения
■ Графические/логические панели
■ Полевые сетевые устройства
■ Лазерные маркирующие системы (волокно, CO2, Nd: YAG)
■ Лазерные сварочные/ режущие системы
■ Температурные контроллеры
■ Измерительные преобразователи температуры/влажности
■ Твердотельные реле/Регуляторы мощности
■ Счетчики
■ Таймеры
■ Панельные измерительные
приборы
■ Тахометры/измерители числа
импульсов (частотомеры)
■ Модули индикации
■ Контроллеры датчиков
OOO“АвтониксРУС”
Адрес: Россия, 121351, Москва, ул. Коцюбинского, д. 4, офис 289
Тел./факс: +7 (495) 660-10-88, e-mail: russia@autonics.com
Бесплатный телефон службы поддержки: 8 800 700 27 41
Предложения по улучшению и развитию продукции направляйте по адресу:
russia@autonics.com

Содержание

Похожие устройства

Скачать
Случайные обсуждения

Ответы 0

Как настроить интервал работы
2 года назад

Ответы 0

как на приборе TC4Y установить корректировку нормального отклонения rEST
2 года назад
