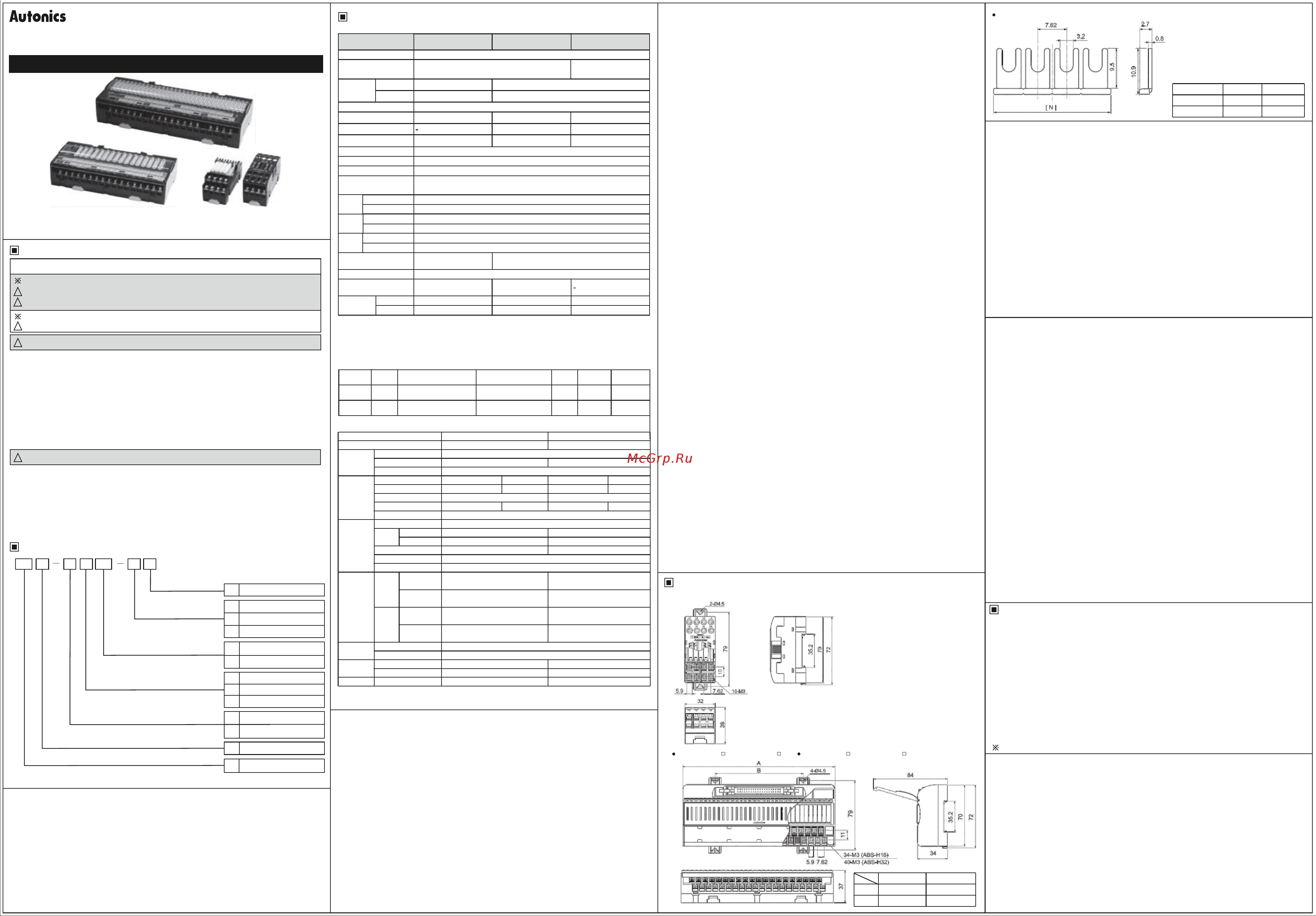

МОДУЛИ ВВОДА-ВЫВОДА С РЕЛЕ
Серия ABS
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим вас за то, что выбрали продукцию Autonics.
В целях безопасности рекомендуется прочитать данное
руководство, прежде чем приступить к работе с изделием.
Техника безопасности
Настоящее руководство необходимо сохранить и внимательно прочитать перед
началом эксплуатации изделия.
В целях безопасности рекомендуется прочитать приведенные ниже указания,прежде чем
приступить к работе с изделием.
!
!
!
!
Предупреждение
!
Предостережение Несоблюдение указаний может стать причиной несчастного случая.
Предупреждение Несоблюдение указаний может стать причиной травмы или повреждения оборудования.
Ниже приведены пояснения по условным обозначениям, используемым в руководстве по эксплуатации.
Предупреждение При определенных условиях существует опасность получения травмы.
Предостережение
1. В случае применения изделия в составе оборудования, требующего контроля безопас-
ности (системы управления в атомной энергетике, медицинское оборудование, системы
сгорания в автомобильном, железнодорожном и воздушном транспорте, развлекательные
аттракционы, системы обеспечения безопасности и т.п.) необходимо использовать
отказоустойчивые конфигурации или связаться с нами для получения консультации.
Несоблюдение этого указания может привести к травме, пожару или порче имущества.
2. Запрещено проводить ремонт или проверку изделия при включенном электропитании.
Несоблюдение этого указания может стать причиной поражения электрическим током.
3. Не допускается эксплуатация устройства при наличии в атмосфере горючих или
взрывоопасных газовых смесей, в условиях высокой влажности, попадания прямых
солнечных лучей, теплового излучения, вибрации и механических воздействий.
Несоблюдение этого указания может привести взрыву.
4. Запрещается самостоятельно вскрывать корпус изделия и вносить в его конструкцию
изменения. В случае необходимости следует обратиться к производителю.
Несоблюдение этого указания может стать причиной поражения электрическим током или пожара.
1. Запрещается использовать изделие вне помещения.
Несоблюдение этого указания может привести к сокращению срока службы изделия или
поражению электрическим током.
2 Убедиться в соответствии номинальных характеристик изделия.
Несоблюдение этого указания может привести к сокращению срока службы изделия или пожару.
3. Для чистки изделия запрещается применять воду или растворители.
Несоблюдение этого указания может стать причиной поражения электрическим током или
пожара.
4. Не следует допускать попадания пыли или обрезков проводов внутрь корпуса изделия.
Несоблюдение этого указания может стать причиной пожара или неправильной работы изделия.
Информация для заказа
AB S H
16
PA
N
N
N
C
N
P
TN
PA
16
04
32
S
H
S
AB
Не установлен
Не COM
NPN (COM+)
PNP (COM-)
TAKAMISAWA (Fujitsu) NYP
MATSUSHITA (Panasonic) PA
4 шт.
16 шт.
32 шт.
Винтовой
Разъем Hirose
Винтовой
Модуль ввода-вывода с реле
Варистор
Логический вход
Тип реле
Количество реле
Тип разъема
Тип клемм
Наименование
Технические характеристики
1. Серия ABS
Модель
ABS-S04TN-CN
ABS-S04PA-CN
ABS-H16PA-NN(PN)
ABS-H16TN-NN(PN)
ABS-H32PA-NN(PN)
ABS-H32TN-NN(PN)
Номинальное напряжение
Номинальные напряжение
и ток нагрузки
24 В= ±10%
1
250 В~, З А, 30 В=, З А*
1
250 В~, 2 А, 30 В=, 2 А*
(2 А/ 1 контакт, 8 А/1 COM)
Потребляемый
ток
Тип PA
Тип TN
2
Макс. 10,5 мА*
2
Макс. 8,5 мА*
2
Макс. 10,5 мА* или макс.
3
15,5 мА*
2
Макс. 8,5 мА* или макс.
3
3,5 мА*
Тип выхода
Выход контактного реле 1a
Количество выходов 4 шт. 16 шт. 32 шт. (8 шт./1 COM)
Количество выводов
20 выводов
40 выводов
Количество клемм 8 шт.
34 шт.
40 шт.
Шаг клемм
7,62 мм
Совместимость с проводами
Макс. 1,25 мм2
Сопротивление изоляции
Мин. 1000 МОм (при 500 В= по мегомметру)
Диэлектрическая
прочность
2000 В~, 50/60 Гц в течение 1 минуты (обмотка и контакты)
4
1000 В~ (реле Fujitsu: 750 В~), 50/60 Гц в течение 1 минуты (разомкнутые контакты)*
Вибрация
Виброустойчивость
Сбой при работе
Амплитуда 0,75 мм при частоте 10–55 Гц по каждой из осей X, Y, Z в течение 2 часов
Амплитуда 0,75 мм при частоте 10–55 Гц по каждой из осей X, Y, Z в течение 10 минут
Ударная
нагрузка
Ударопрочность
Сбой при работе
500 м/с2 (приблиз. 50G) по каждой из осей X, Y, Z 3 раза
147 м/с2 (приблиз. 15G) по каждой из осей X, Y, Z 3 раза
Условия
хранения и
эксплуатации
Температура
окружающей среды
Влажность
-15...+55°C; хранение: -25...+65°C
35–85% относительной влажности; хранение: 35–85% относительной влажности
Материал
КОРПУС И ОСНОВАНИЕ:
МОДИФИЦИРОВАННЫЙ ПОЛИФЕНИЛЕНОКСИД;
ШТЫРЬКОВЫЕ ВЫВОДЫ: ЛАТУНЬ
КОРПУС: МОДИФИЦИРОВАННЫЙ ПОЛИФЕНИЛЕНОКСИД;
ОСНОВАНИЕ: ПОЛИАМИД 66 (НАПОЛНЕНИЕ 25%);
ШТЫРЬКОВЫЕ ВЫВОДЫ: ЛАТУНЬ
Усилие затяжки Макс. 0,8 Н·м
5
Дополнительные комплектующие*
Перемычка: 2 шт.
(Модель №: JB-7.62-04)
Перемычка: 2 шт.
(Модель №: JB-7.62-08)
Масса
Тип PA
Тип TN
Приблиз. 68 г
Приблиз. 71 г
Приблиз. 224 г
Приблиз. 235 г
Приблиз. 345 г
Приблиз. 370 г
1
* Допустимый ток релейного контакта в случае резистивной нагрузки.
2
* Потребление тока одним реле, включая ток соответствующего светодиода.
3
* Общий потребляемый ток, включая ток соответствующего светодиода.
4
* В случае типа TN (реле Fujitsu) диэлектрическая прочность составляет 750 В перем. тока.
5
* В комплект поставки ABS-H32xx-NN(PN) не входит перемычка.
* Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
2. Реле
1) Характеристики обмотки
Модель
Номинальное
напряжение
Напряжение срабатывания Напряжение отпускания
Номинальный
ток
Сопротивление
обмотки
Потребляемая
мощность
PA1a-24V
NYP24W-K
24 В=
24 В=
макс. 70% от номинального напряжения
мин. 5% от номинального напряжения
7,5 мА
3200 Ом
180 мВт
16,1 В
2,4 В
5 мА
4800 Ом
120 мВт
* Все значения в приведенной таблице измерены при 20°C с допуском ±20%.
2) Характеристики контактов
Производитель
Модель
Контакты
MATSUSHITA (Panasonic)
TAKAMISAWA (Fujitsu
Схема расположения
PA1a-24V
NYP24W-K
1 form A (SPST1a)
Материал
Золоченый серебряно-никелевый сплав
Золоченый сплав серебра
Сопротивление (начальное)
Макс. 30 мОм (при 1А, 6 В=)
Характе-
ристики
Номинальные параметры
коммутации
5 А, 250 В~
5 А, 30 В=
3 А, 250 В~ З А, 30 В=
Макс. коммутируемая
мощность
1250 ВА
150 Вт
750 ВА
90 Вт
Мин. коммутационная
способность
100 мВ=, 100 мА
5 В=, 1 мА
Макс. коммутируемое
напряжение
250 В~
110 В=
270 В~ 150 В=
Макс. коммутируемый ток
5 А
Электри-
ческие
характерис-
тики
Сопротивление изоляции
Мин. 1000 МОм (при 500 В=)
Диэлектри-
ческая
прочность
Обмотка и контакты
Разомкнутые
контакты
2000 В~, 50/60 Гц в течение 1 минуты
1000 В~, 50/60 Гц в течение 1 минуты
3000 В~, 50/60 Гц в течение 1 минуты
750 В~, 50/60 Гц в течение 1 минуты
Импульсное перенапряжение
Время срабатывания
Время отпускания
4000 В 5080 В
Макс. 10 мс
Макс. 5 мс
Механи-
ческие
характерис-
тики
Вибрация
Ударная
нагрузка
Виброустой-
чивость
Сбой
при работе
Амплитуда 3,5 мм при частоте 10–55 Гц
по каждой из осей X, Y, Z в течение 1 часа
Амплитуда 5,0 мм при частоте 10–55 Гц
по каждой из осей X, Y, Z в течение 1 часа
Амплитуда 2,5 мм при частоте 10–55 Гц
по каждой из осей X, Y, Z в течение 10 минут
Амплитуда 1,5 мм при частоте 10–55 Гц
по каждой из осей X, Y, Z в течение 10 минут
Ударо-
прочность
Сбой
при работе
2
980 м/с (приблиз. 100G)
по каждой из осей X, Y, Z 3 раза
2
1000 м/с (приблиз. 100G)
по каждой из осей X, Y, Z 3 раза
2
147 м/с (приблиз. 15G)
по каждой из осей X, Y, Z 3 раза
2
100 м/с (приблиз. 10G)
по каждой из осей X, Y, Z 3 раза
Наработка
на отказ
Механическая часть
1
Электрическая часть*
Не менее 20 000 000 срабатываний (при частоте 180 раз/мин)
Не менее 100 000 срабатываний (250 В~, 3 А; 30 В= (резистивная нагрузка))
Условия
хранения и
эксплуатации
Температура окружающей среды
Влажность
-40...+70°C
5–85% относительной влажности
-40...+90°C
35–80% относительной влажности
Масса
Приблиз. 3 г Приблиз. 3,5 г
1
* Мин. 50 000 срабатываний 5 А, 250 В~; 30 В= (резистивная нагрузка) (при частоте 20 раз/мин)
* Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Размеры
Техника безопасности
Размеры указаны в мм
Тип ABS-H16
Тип ABS-H32
A
B
70
140
173
100
Перемычка
Размеры указаны в мм
JB-7.62-04
Количество выводов
Размер N
29.5
4 шт.
8 шт.
60.0
Модель JB-7.62-8
1. Использовать настоящее изделие только при указанных рабочей температуре и влажности.
2. Поддерживать колебания напряжения источника питания в установленных пределах.
3. Проверять правильность полярности и подключения.
4. Использовать провод сечения AWG 16 (1,25 мм2) и подходящие наконечники.
5. Перед выполнением соединений и отключением соединителей необходимо всегда
отключать изделие от источника питания.
6. Перед заменой реле необходимо всегда отключать изделие от источника питания.
7. Не использовать в следующих условиях:
(1) Сильная вибрация или ударная нагрузка.
(2) Щелочные или кислотные среды.
(3) Воздействие прямых солнечных лучей.
(4) Сильное магнитное поле или электрические помехи
8. Рекомендуемые условия эксплуатации:
(1) Эксплуатация в помещении. (2) Максимальная высота над уровнем моря — 2000 м.
(3) Степень загрязнения 2 (Pollution Degree 2)
(4) Категория установки II (Installation Category II).
Несоблюдение вышеприведенных указаний может привести к неисправности изделия.
AS - KE - 01 - T0004D
ABS-H16PA- N/ABS-H16TN- N ABS-H32PA- N/ABS-H32TN- N
