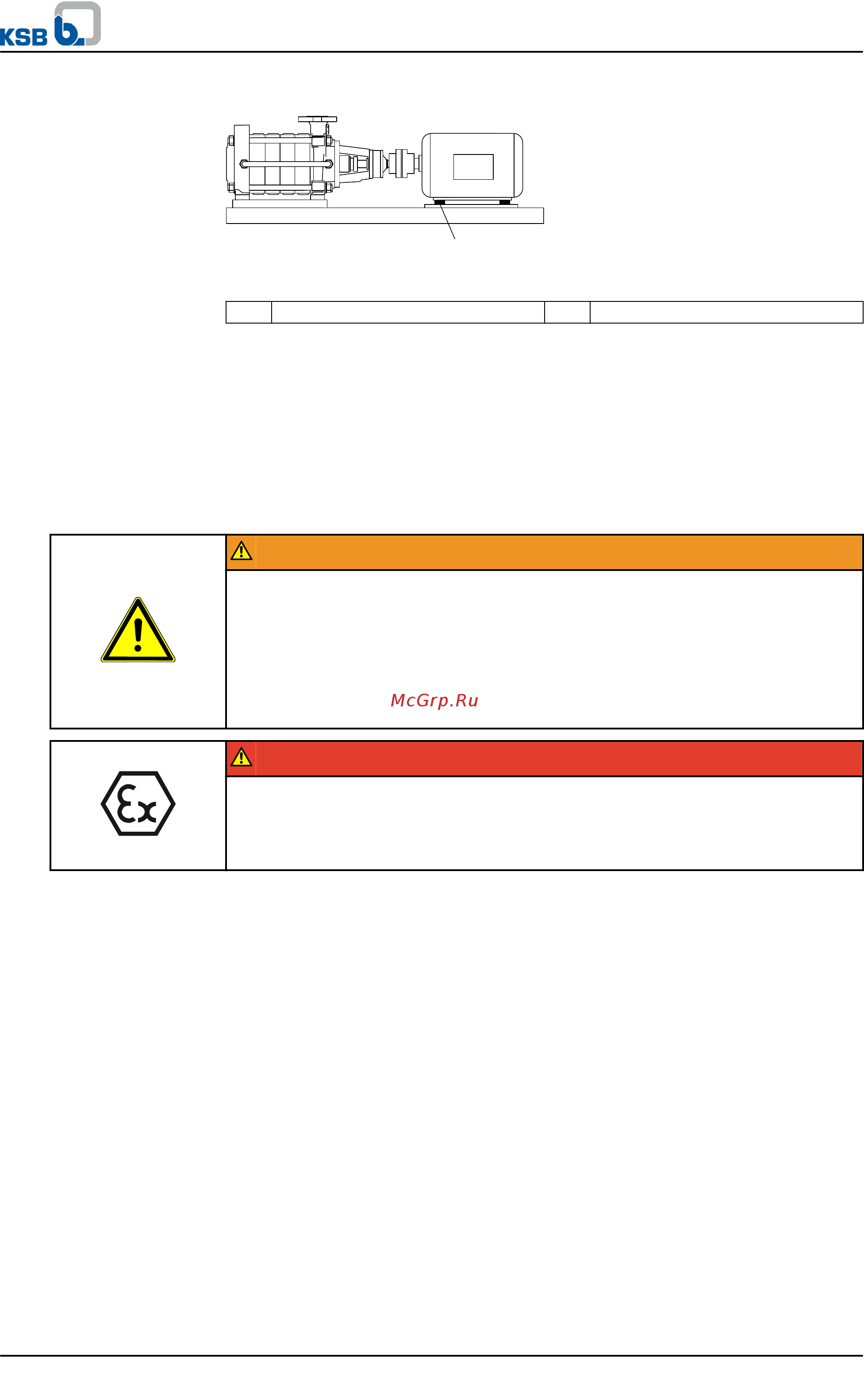

Рисунок 14: Насосный агрегат с подкладками
1 Подкладка
✓ Кожух муфты и при необх. защитный козырек демонтированы.
1.
Проверить центровку муфты.
2. Ослабить болты с шестигранной головкой на двигателе.
3. Укладывать подкладные пластины под лапы двигателя до тех пор, пока не будет
компенсирована разница высот осей.
4. Снова затянуть винты с шестигранной головкой.
5. Проверить работу муфты/вала.
Муфта/вал должны легко проворачиваться рукой.
ПРЕДУПРЕЖДЕНИЕ
Открытая вращающаяся муфта
Опасность получения травмы из-за вращающихся валов!
▷
Эксплуатировать насосный агрегат только при наличии кожуха муфты.
Если по настоятельному желанию заказчика KSB защитный кожух муфты
исключается из комплекта поставки, то пользователь должен самостоятельно
установить защиту.
▷ При выборе кожуха муфты следует соблюдать соответствующие директивы.
ОПАСНОСТЬ
Опасность возгорания от искр, образующихся при трении
Опасность взрыва
!
▷ Для кожухов муфт следует выбирать такие материалы, которые в случае
механического контакта не образуют искр (см. DIN EN 13463-1).
6. Установить на место кожух муфты и, при необходимости, защитный козырек.
7.
Проверить расстояние между муфтой и кожухом.
Запрещено касаться муфты и кожуха.
5.6.4 Центровка моноблочных и вертикальных насосов
Для выбора правильного взаимного расположения двигателя и насоса необходима
центровка фланцев двигателя и корпуса насоса. При проверке вал должен легко
проворачиваться.
При центровке моделей типоразмеров Multitec V 32 - Multitec V 65 следует
учитывать установочные размеры для центровки муфт.
