Sokkia FX-101 [4/4] Серия

Серия FX

Электронные безотражательные тахеометры

FX-101/FX-102/FX-105

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель FX-101 FX-102 FX-105

Зрительная труба

Увеличение / Разрешение 30x / 2.5"

Другие характеристики Длина: 171 мм, диаметр объектива: 48 мм, изображение: прямое, угол поля зрения: 1°30’, минимальное расстояние

фокусирования: 1.3м, подсветка сетки нитей: 5 уровней яркости

Измерения углов

Наименьшая цена деления отсчетов 0.5" / 1" 1" / 5"

Точность измерения углов (ISO 17123-3:2001) 1" 2" 5"

Система автоматической калибровки углов IACS Есть —

Двухосевой компенсатор / Поправка за коллимацию Жидкостной 2-осевой датчик наклона, диапазон компенсации: ±6’ / Поправка за коллимацию: вкл/

выкл

Измерение расстояний

Мощность лазера

Безотражательный режим: класс 3R; При измерении на призму/пленку: класс 1

Диапазон измерений

(при средних условиях

)

Без отражателя

0.3 ... 500 м

Отражающая пленка

RS90N-K: 1.3 to 500m (4.3 to 1,640ft.) , RS50N-K: 1.3 to 300m (4.3 to 980ft.), RS10N-K: 1.3 to 100m (4.3 to 320ft.)

Минипризмы CP01: 1.3 ... 2,500 м, OR1PA: 1.3 ... 500 м

Одна призма АР 1.3 ... 4,000 м / 5,000 м (при хороших условиях)

Три призмы АР до 5,000 м / до 6,000 м (при хороших условиях)

Наименьшая цена деления отсчетов Точное/быстрое измерение: 0.001м; слежение: 0.01м

Точность измерения

расстояний

(ISO 17123-4:2001)

D=измеряемое расстояние в мм

Без отражателя

(3 + 2 x D) мм

Отражающая пленка

(3 + 2 x D) мм

Призма AP/CP (2 + 2 x D) мм

Время измерений

Точный режим: 0.9 с (инициалилация - 1.9 с); Быстрый режим: 0.7 с (инициалилация - 1.4 с);

Режим слежения: 0.3 с (инициалилация - 1.4 с);

ОС, интерфейс и работа с данными

Операционная система / Программное обеспечение Microsoft Windows

CE 6.0 / MAGNET Field

Дисплей / клавиатура Графический цветной QVGA TFT дисплей 3,5”, со светодиодной подсветкой /сенсорный экран /

автоматическая подстройка яркости / 26 клавиш с подсветкой

Расположение панели управления

С двух сторон (на 2-й стороне только сенсорный экран без кнопок) С одной стороны

Кнопка «Пуск» С правой стороны на корпусе прибора

Хранение данных Внутренняя память 500Мб (включая память для программных файлов)

Внешние устройства

памяти

USB флэш-накопители (макс. 8Гб)

Порты Последовательный порт RS-232C, USB 2.0 (тип А ) / мини USB (тип В)

Модуль Bluetooth (опция)

*10

Bluetooth, класс 1, версия 2.1 +EDR, рабочая дальность: до 300м

*11

Общие характеристики

Лазерный целеуказатель

*12

Лазерный луч красного диапазона спектра, соосный с лучом дальномера

Указатель створа

*12

Светодиодный луч зеленого (524нм) и красного (626нм) диапазона, рабочая дальность: 1.3 – 150 м

Уровни Электронный 6’ (в пределах внутреннего круга)

Круглый 10’ / 2мм

Оптический отвес Увеличение: 3х, минимальное расстояние фокусирования: 0.3 м от основания трегера

Лазерный отвес (опция) Лазерный диод красного диапазона спектра (635нм ±10нм), точность центрировки: 1.0 мм и точнее при высоте

головки штатива 1.3 м, лазерный продукт 2 класса

Пыле- и влагозащита IP65 (согласно стандарту МЭК 60529:2001)

Рабочая температура -20 ... +50ºC

Размер с ручкой (Ш

х Д х В)

191 х 190 х 348 мм 191 х 174 х 348 мм

Вес с аккумуляторной батареей и трегером Около 5.7 кг

Источник питания

Съемная аккумуляторная батарея Литиево-ионный аккумулятор BDC70

Продолжительность работы

(при 20°С)

BDC70 Около 20 ч (при однократных измерениях каждые 30 секунд)

Внешняя батарея

*14

BDC60 (опция): около 24 ч, BDC61 (опция): около 49 ч (при однократных измерениях каждые 30 секунд)

*1 МЭК60825-1: ред.2.0:2007 / FDA CDRH 21 CFR Part 1040.10 и 11; *2 Средние условия: легкая дымка, видимость около 20 км, переменная облачность, слабое конвекционное движение воздуха;

*3 При использовании белой стороны Kodak Gray Card (отражающая способность 90%) и в условиях освещенности не более 30000 lx. При выполнении измерений в безотражательном режиме диа-

пазон работы и точность могут меняться в зависимости от измеряемого объекта, условий наблюдения и условий окружающей среды; *4 Если угол падения лазерного луча на отражающую пленку не

превышает 30° от нормали к ней; *5 –; *6 Хорошие условия: отсутствие дымки, видимость до 40 км, сплошная облачность, отсутствие конвекционного движения воздуха; *7 Диапазон измерений:

от 0,3м до 200м; *8 Как правило, при хороших условиях. Продолжительность измерений в безотражательном режиме может меняться в зависимости от измеряемого объекта, условий наблюдения и

условий окружающей среды; *9 Расположение рабочей панели может варьироваться в зависимости от модели и региона поставки; *10 Использование беспроводной технологии Bluetooth регулирует-

ся национальными законами конкретной страны. За разъяснением по этому вопросу обращайтесь к региональному дилеру; *11 При отсутствии препятствий, источников радиоволн / радиоизлучений

в непосредственной близости от инструмента, при отсутствии дождя; *12 Лазерный целеуказатель и указатель створа не работают одновременно; *13 Для моделей тахеометров FX-101, FX-102.

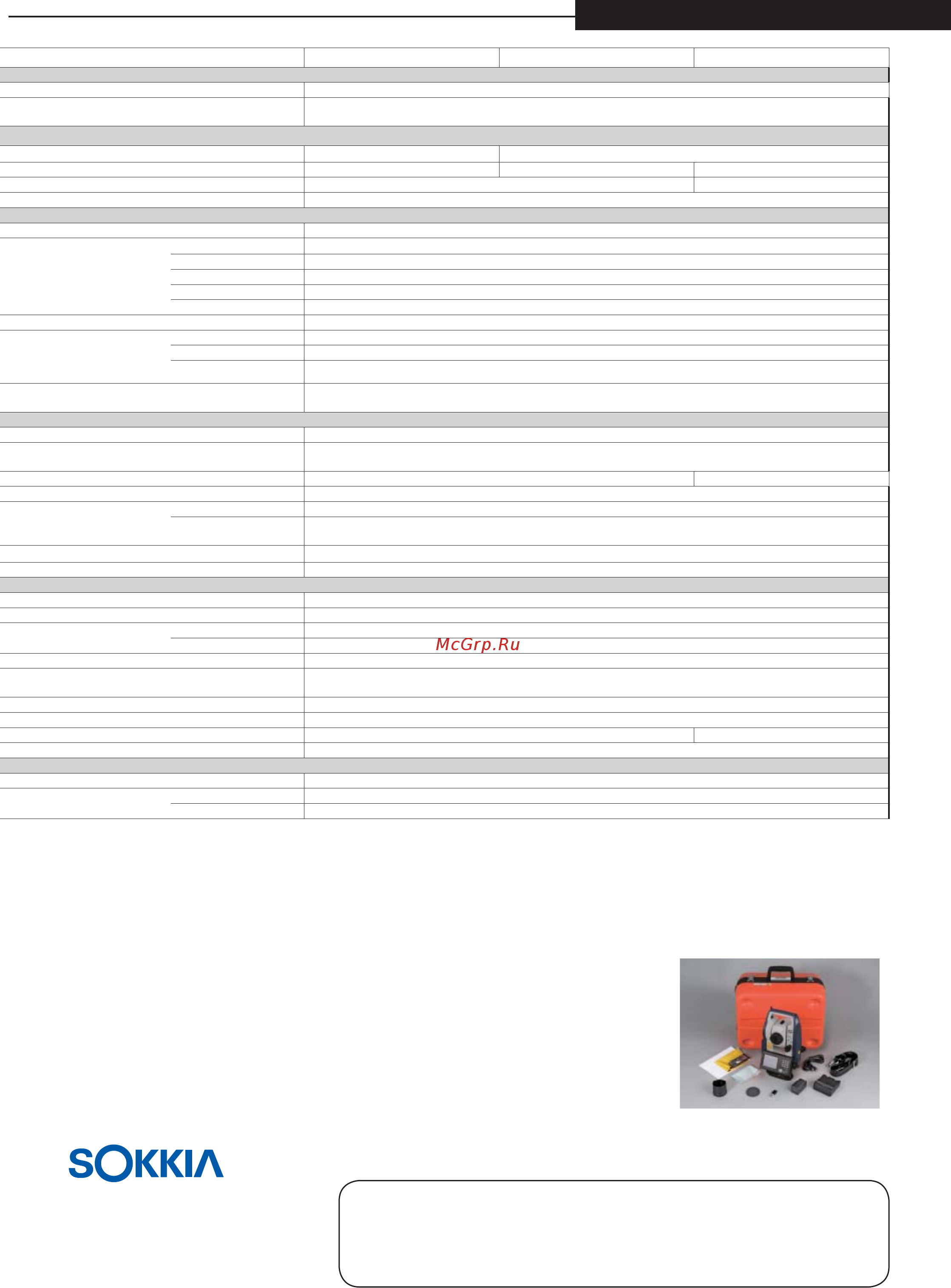

Стандартная комплектация

Тахеометр FX Аккумуляторная батарея BDC70 Зарядное устройство CDC68

Кабель питания Крышка на объектив Бленда Отвертка Кисточка для линз

Юстировочные шильки (2) Салфетка для протирки Руководство по эксплуатации

USB накопитель Плакат-предупреждение о лазерном излучении

Кейс для переноски инструмента Плечевой ремень

• Windows

– это товарный знак Microsoft Corporation, зарегистрированный в США и других странах.

• Словесный знак Bluetooth и логотип являются собственностью компании Bluetooth SIG, Inc. и любое их использование компанией Topcon

осуществляется по лицензии. Другие торговые знаки и торговые марки являются собственностью их владельцев.

• Технические характеристики и внешний вид прибора могут быть изменены без предварительного уведомления.

• Цвет оборудования в данной брошюре может отличаться от цвета реальных приборов вследствие особенностей процесса полиграфии.

WWW.SOKKIA.RU

Технические характеристики могут быть изменены

без предварительного уведомления
